里奇SR-20 盲探地下金属管线
SR-20 有三种截然不同的探测模式. 它们是:
一.无源探测模式：
1.电力电线探测模式，主要应用于交流电力输送系统的电线探测.内电线频率50Hz.
2.无线电探测模式，无线电波频率0-1000GHz，主要应用于能感应到无线电频率的金属管线探测。注：在无源模式下不会用到信号发射机
二.有源探测模式：
通过信号发生机，选定一个频率施加于一段较长的导体上，用于探测具有导电性能的管道、管线或电缆。
三.发射探头探测模式：
配合管道疏通机、管道内窥镜，用于探测非金属管道、沟渠或隧道内的发射探头或者不能被前两种模式探测到的地方
油田 & 化工 供水 电力 供气/燃气 市政/*
里奇管线定位仪用于在地面探测定位地下供水管道（金属）的准确位置、埋深、走向、路径和信号电流度。
技术性能
接收机技术参数
用途 探测地下管道和电缆的位置、深度、电流、路径等 定位模式 8天线*定位。 直观显示管线影像，获影像显示。
预设接收频率
信号发射器频率：16HZ，512HZ，640HZ，850HZ，8KHZ，16KHZ，33KHZ
有源探测频率：128HZ，1KHZ，8KHZ，33KHZ，93KHZ，262KHZ
电线探测频率：50HZ，60HZ，<4khz宽带
无线探测频率：4KHZ——15KHZ，15KHZ——36KHZ
增益范围 ：自动
定位精度 深度+-2.5%
测深精度 0-3米深度的+-2.5% ，3-5米深度+-4%，6-10米+-8%
方向测量精度：15°以内 弯点/三通点2米内
5°以内 弯点/三通点2米内
电流测量精度 实际电流+-2.5%
测深范围 0-10m
显示屏 3.52 英寸液晶彩屏
附件端口 1个USB端口，1个充电端口
外壳 度碳纤维，密度热塑
电源 充电电池和碱性电池双电源供电
工作时间 >=45小时
重量2.1kg

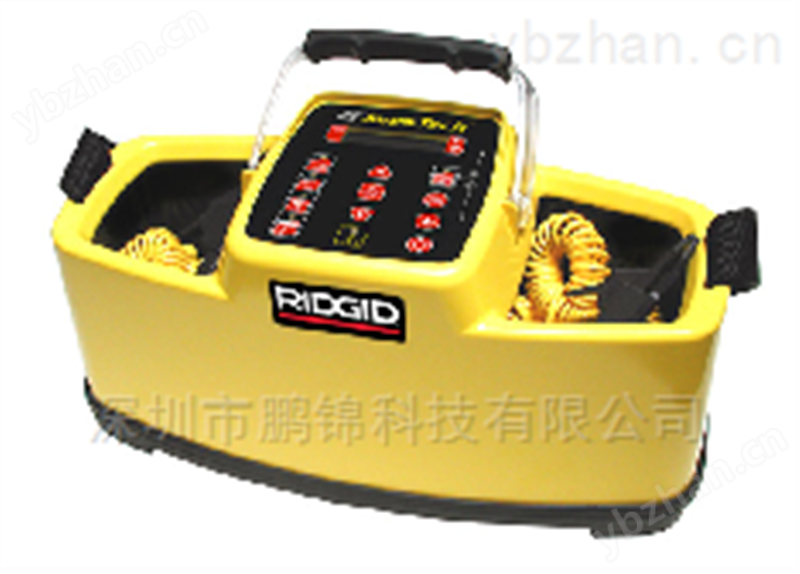

9.4.2.2发射机技术参数
功能 对管线施加特定频率的定位信号
输出模式 感应模式，直连模式，夹钳模式。
输出方式 自动阻抗匹配
输出频率 感应模式：33K，8K
直连模式：10KHZ——490KHZ任意频率
zui大输出功率 10W
zui大输出电流 1A RMS
电源 充电电池 工作时间 >=20小时
重量 4kg
工作环境 -20 度 -——50 度 ，IP54 ， NEMA 4
设备配置
10W大功率发射机 1台（包含接地针，连接线）
100mm以内标准夹钳 1个
LED屏显示发射电量，频率，电池状态。
技术参数:

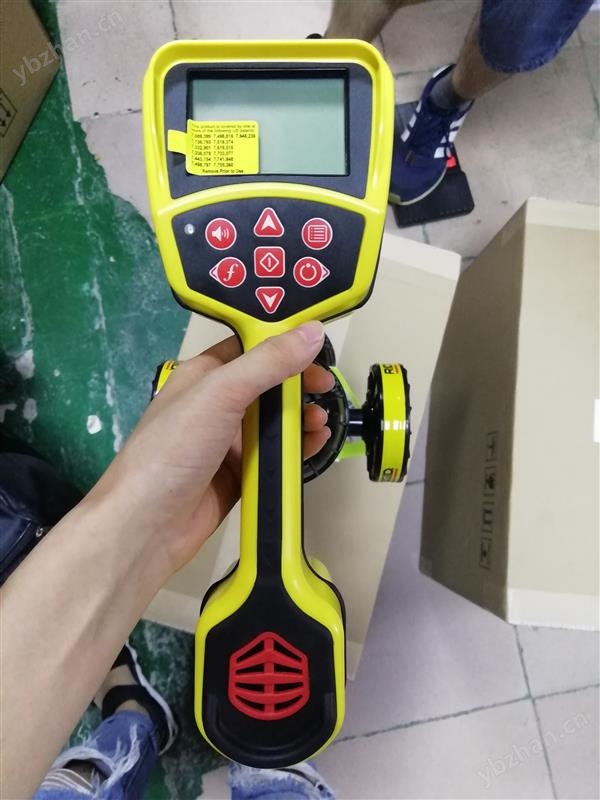

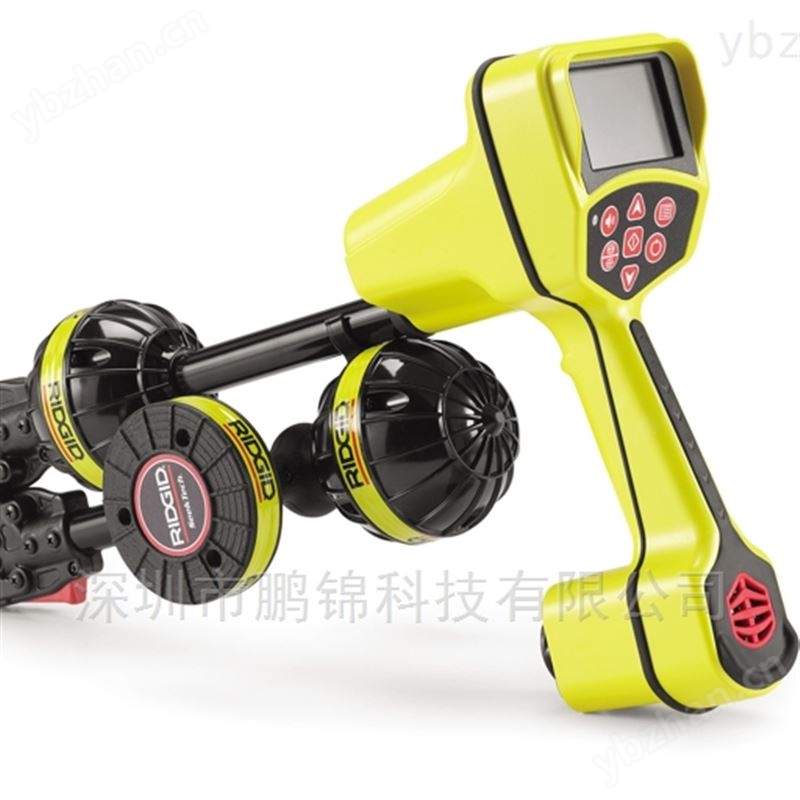

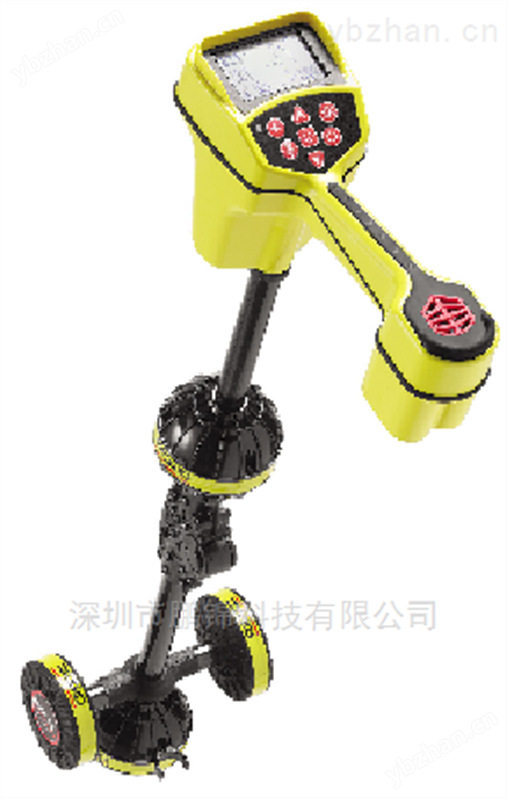

SR-20接收机
信号处理天线：8个立体全面天线。
有源探测频率：128HZ 1KHZ 8KHZ 33KHZ
无源探测频率：50HZ 60HZ 100HZ（CPS信号） 120HZ
<4KHZ 4KHZ—15KHZ 15KHZ—36KHZ
信号发生器频率：16HZ 512HZ 16Khz 8KHZ 33KHZ 等
定 位 精 度：深度值的±3% 无干扰情况下
测 深 精 度：0-3米 深度值的±4% 无干扰情况下
3-5米 深度值的±5% 无干扰情况下
5-9米 深度值的±8% 无干扰情况下
方向测量精度：15°以内 弯点/三通点2米内
5°以内 弯点/三通点2米内
重量：1.8公斤

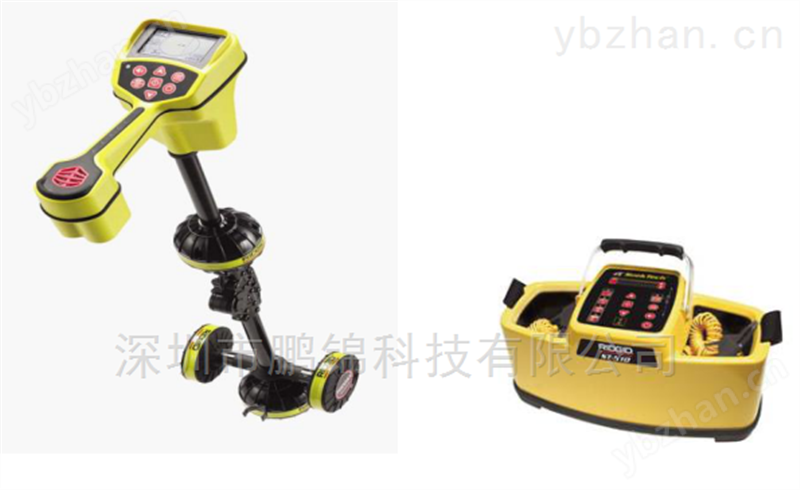

仪器配置：
ST-510发射机或ST-305发射机1台
SR-20接收机1台，
4＂感应式信号夹钳
直连导线1条，接地棒1根，仪器箱1个，说明书1套
