Thorlabs USB控制器集线器 森泉光电
这些U,S,B控制器集线器专为K-Cube和T-Cube的操作而设计。它们简化了电缆管理、电源选路和多台U,S,B设备间的 通 xun 问题。此外，它们使得可将电子驱动器安装到光学平台上，靠近搭建自动光机械应用所需的所有其它机械组件。
Thorlabs USB控制器集线器 森泉光电
● 可实现K-Cube™，T-Cube™和主机控制PC之间的通讯
● 支持最多三台(KCH301)或六台(KCH601K-Cube或T-Cube控制器
● 紧凑型U,S,B 2.0平台
● 水平或垂直安装到光学平台上
● 对于所有连接的K-Cube和T-Cube用单根U,S,B通信和单根电源线
● di二个US,B接口用于连接多个控制器集线器
● wan全符合RoHS标准
这些U,S,B控制器集线器专为K-Cube和T-Cube的操作而设计。它们简化了电缆管理、电源选路和多台U,S,B设备间的 通
xun 问题。此外，它们使得可将电子驱动器安装到光学平台上，靠近搭建自动光机械应用所需的所有其它机械组件。

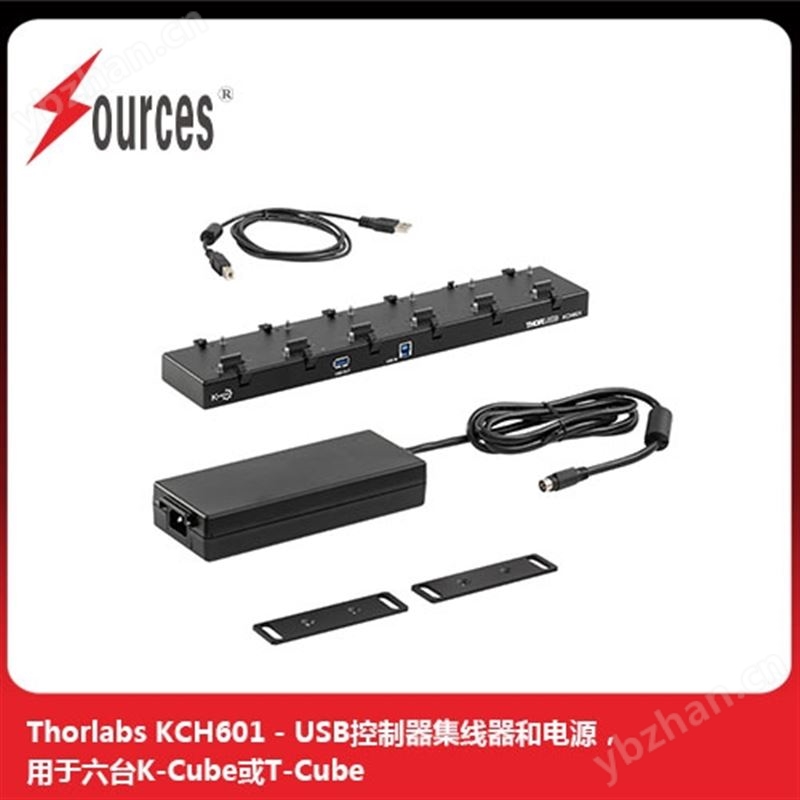

每个U,S,B控制器集线器包括薄底板型载体，电连接位于上表面。它包含 wan 全 标准的U,S,B 2.0集线器电路，而且能仅用单根电源线为 zui 多 三台(KCH301)或六台(KCH601)K-Cube和T-Cube供电，以及提供通讯。该集线器可汲取的 *大 电流为10 A；请确认您使用的立方体总电流不需要超过10 A。输出功率规格请看右表。这些集线器发货时附带电源和水平安装支架。
| Item # | KCH301 | KCH601 |
|---|---|---|
| K-/T-Cube Baysa | Three | Six |
| Housing Dimensions (without Mounting Brackets) | 193.5 mm x 70.0 mm x 24.0 mm (7.62" x 2.76" x 0.94") |
376.5 mm x 70.0 mm x 24.0 mm (14.82" x 2.76" x 0.94") |
| Weight | 0.3 kg | 0.5 kg |
| Input Power Requirements | 15 V, 10 A (Max) | |
| Output Power | +15 V, 6 A (Max) -15 V, 1 A (Max) +5 V, 5 A (Max) |
|
| USB Hub Circuit | Fully Compliant USB 2.0 Hub | |
| Finish | Black Anodized | |
a. 宽度双倍的K-Cube和T-Cube使用两个分隔间
在操作多台K-Cube或T-Cube时，这些集线器可大大减少所需的U,S,B电线和电源线的数量。此外，一个U,S,B输出接口可连接到另一集线器上的U,S,B输入接 口，使多个控制器集线器可连接到一起，同时仍然只使用一根U,S,B电线连接主机控制PC。该控制器集线器还有一个附加功能，它在与闭环工作的设备相结合时 (比如K-Cube压电控制器和

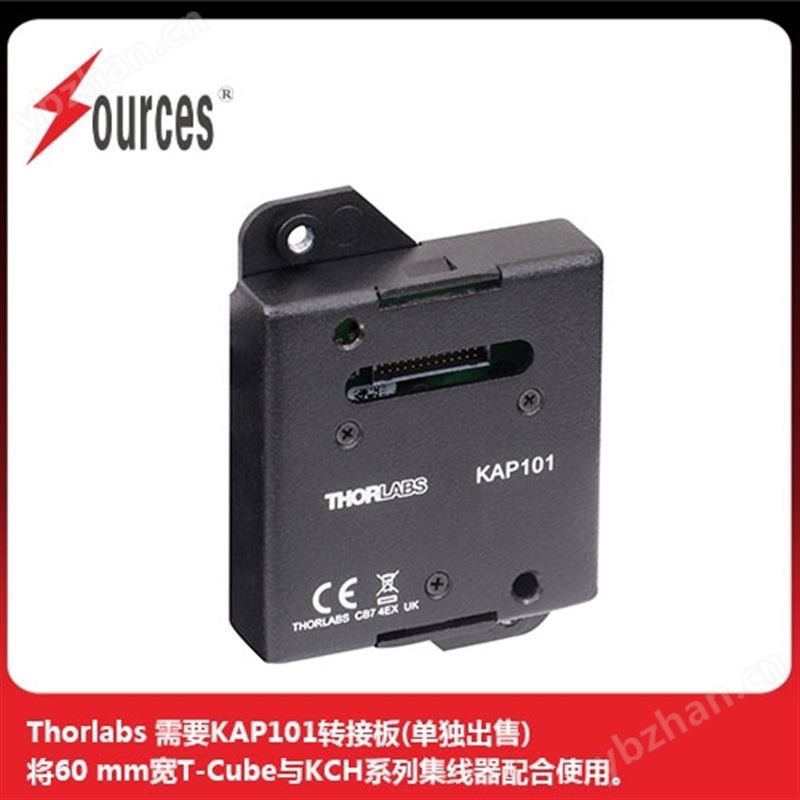

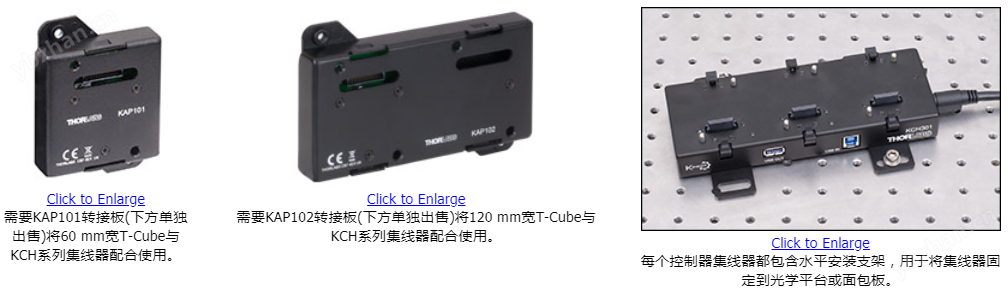

每个T-Cube使用控制器集线器时需要一个KAP101或KAP102转接板(单独出售)。KAP101设计用于将60 mm宽的T-Cube连接到集线器，而KAP102设计用于将120 mm宽的T-Cube连接到集线器。
| K-Cube™ Motion Control Modules |
|---|
| Brushed DC Servo Motor Controller |
| Brushless DC Servo Motor Controller |
| Fiber Alignment Controllers |
| Four-Channel Piezo Inertia Actuator Controller |
| PSD Auto Aligner |
| Single-Channel Piezo Controller and Strain Gauge Reader |
| Solenoid Controller |
| Stepper Motor Controller |
| Compact Light Source & Driver Modules |
| Laser Sources |
| Laser Diode Driver |
| LED Driver |
| Compact Temperature Control Module |
| Temperature Controller |
Thorlabs USB控制器集线器 森泉光电
安装选项

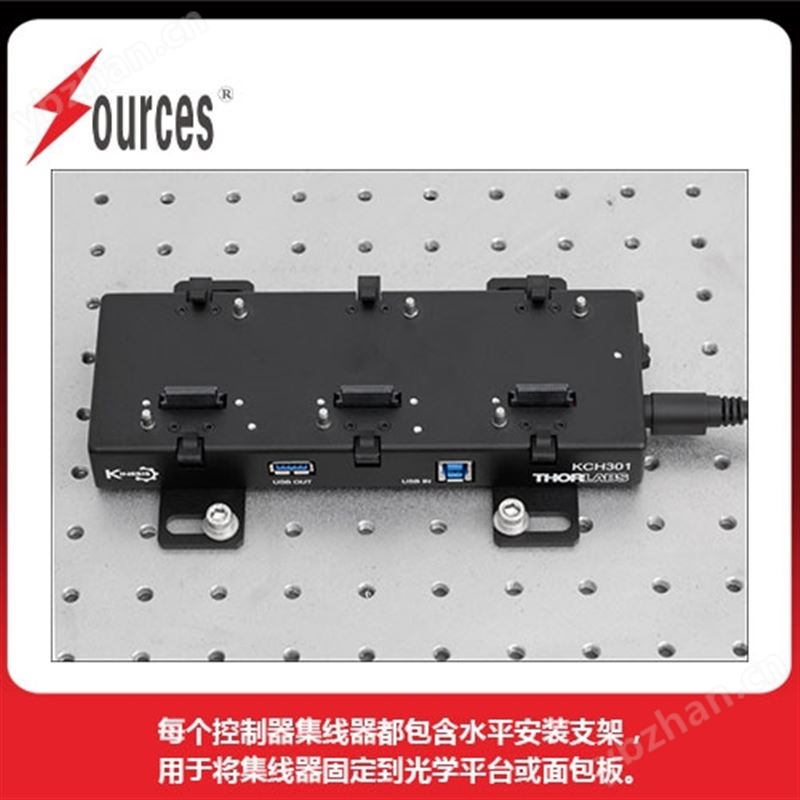

US,B控制器集线器底部的安装孔阵列使其可以多种配置安装到英制和公制光学平台上。集线器发货时附带安装支架，可实现水平安装；这些支架兼容英制和公制螺丝，使集线器可平坦安装在光学平台上，与各个立方体的安装板相似。

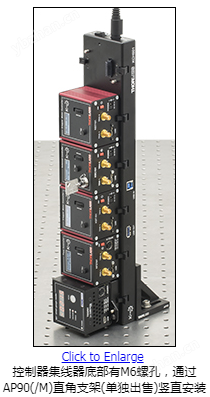

或者可使用AP90(/M)直角支架(单独出售)将集线器竖直安装，从而节省光学平台上的空间。需要两个M6带帽螺丝将直角支架安装到集线器。
这些集线器底部还具有两个(KCH301)或三个(KCH601)磁铁，用于临时将集线器固定在平台上。
