昌晖仪表是吹气式液位计生产厂家
吹气式液位计 产品详情

昌晖仪表是吹气式液位计生产厂家。吹气式液位计可以理解为非接触式液位测量仪表,可对敞口或密闭容器内的液体液体进行测量。除吹气管与被测介质接触外,吹气装置和单晶硅差压变送器测量元件均不与被测介质接触,从而保护了测量元件,减少了仪表的维护量,增加了测量的可靠性。因吹气装置可保证恒定流量气体输出,差压变送器测得的压力就能够自动跟随吹气管出口压力的变化,所以,差压变送器输出的信号就与介质液位高度成对应关系。

单路吹气式液位计用于密度不变的敞口容器液位测量;双路吹气式液位用于密闭容器或密度会改变的密闭容器或敞口容器的液位测量,这是一个基本应用原则,如果选错了,液位测量将出现较大误差。

吹气式液位计除了能测量洁净液体的液位外,特别适于有腐蚀性的酸碱盐液体、粘度较大的液体、易结晶液体、高温、含有固体颗粒液体的液位以及一些流化床料位的测量。

吹气式液位计主要特点
由吹气装置组成的液位测量系统没有可动部件,除吹气管外,其它测量元件不与被测介质接触
单表安装、面板安装,可选单路、双路或多路结构
结构紧凑、坚固,可将测量所需主要零部件集成在一块面板上,便于安装和维修
全机械结构,密封性好,故障率低,维护量较小

吹气式液位计工作原理
吹气式液位计主要由吹气装置、差压(压力)变送器和吹气管路三部分组成。单路吹气装置适用于常压或敞口容器液位的测量,双路吹气装置适用于带压容器液位的测量。吹气式液位计工作原理如图1所示。
吹气式液位计工作原理

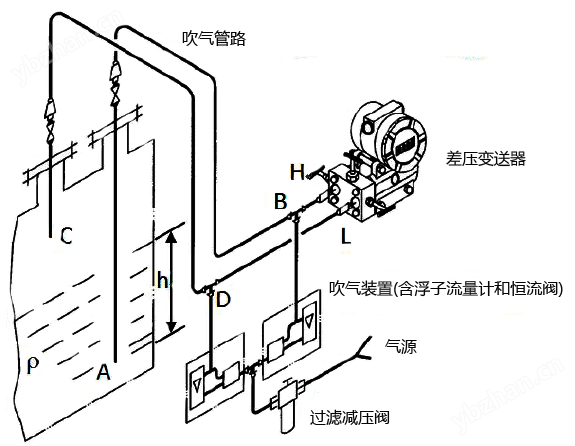

图1   吹气式液位计工作原理

气体经过滤减压后进入吹气装置,经吹气管路恒定地由插入被测介质中的吹气管末端鼓泡排出。由于从吹气管排出的气体流量非常小,A处气体压力PA与液体介质的压力相等,B处气体气体PB等于PA加上AB两处的压力差△PAB,吹气管D处气体压力PD等于C处气体压力PC加上CD两处的压力差△PCD。通过差压变送器测量BD两处的差压△PBD即可得到容器的液位高度h。PA-ρ×g×h=PC,PB=PA+△PAB,可得出:PB=PC+△PAB+ρ×g×h,PD=PC+△PCD,△PBD=ρ×g×h+△PAB-△PCD,以上公式中ρ为液体密度,g为当地重力加速度。AB、CD之间的压力差与AB两处的管线距离以及流量有关,在设计取压时尽量让AB的距离和CD的距离一致、流量一致,因此△PAB=△PCD,这样,△PBD=ρ×g×h,通过测量△PBD就可计算出容器内液位高度h。
吹气式液位计吹扫装置

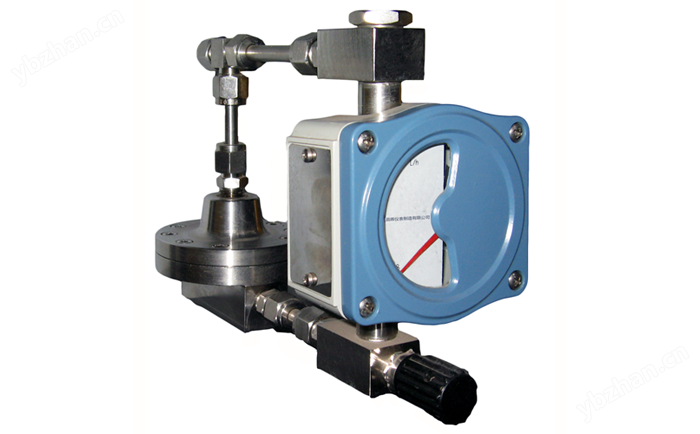

吹气式液位计吹扫装置是采用金属管浮子流量计与恒流阀配合,构成流量吹扫装置实现流量测量并确保流量恒定输出。

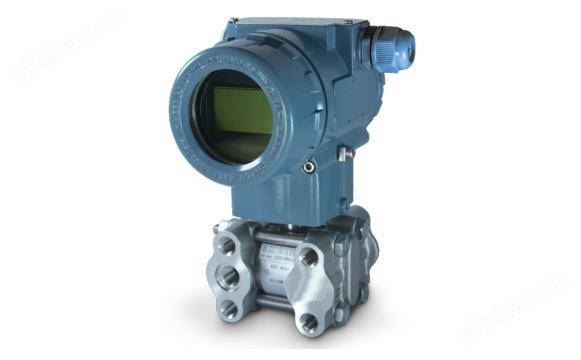

单晶硅差压变送器

吹气式液位计核心测量元件为0.075%高精、高稳定性、极低温度漂移 度差压变送器( /product/788.html )

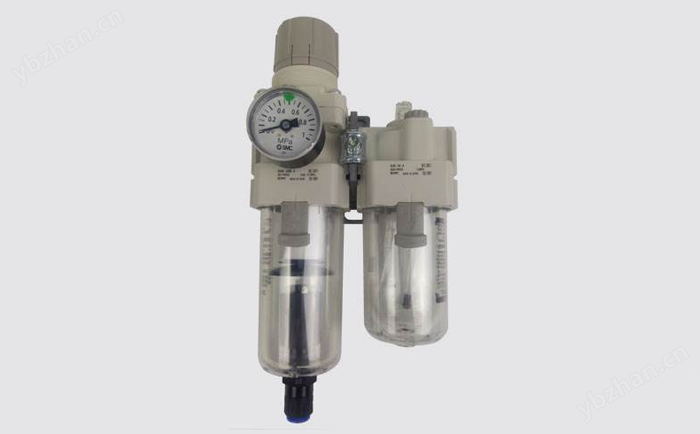

过滤减压阀
过滤减压阀昌晖仪表通常选用日本SMC带自动排水功能的产品,性能稳定,滤水滤油效果好,可有效减少人工维护成本和时间。

吹气式液位计主要技术参数

控制精度:±1.5%FS(配用金属管浮子流量计)或±4%FS(配用玻璃管浮子流量计)
测量范围:0-250kPa(对应于水的液位高度为25m)
响应时间:0.5s
吹气管长:25m
吹气管材质:304、316、316L、PVC
过程连接法兰标准:HG/T20592-2009,双路:DN80 PN40;单路:DN25 PN40。
结构型式:单表安装、面板安装单路、面板安装双路。
气源压力:0.8MPa
减压阀输出压力:0.2-0.4MPa
推荐吹气流量:20-40L/h(具体参考现场工况)

供电电源:24VDC
电信号输出:二线制4-20mA+HART通信协议
单晶硅差压变送器精度:±0.075%

吹气式液位计吹扫装置(配金属浮子流量计/双路)吹气式液位计吹扫装置(配玻璃浮子流量计/双路)

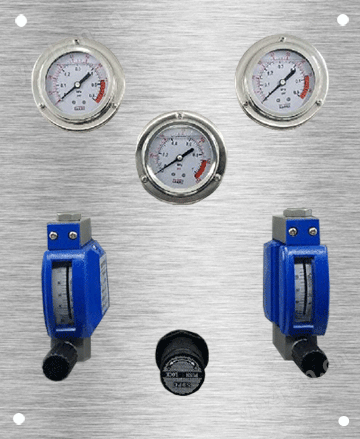

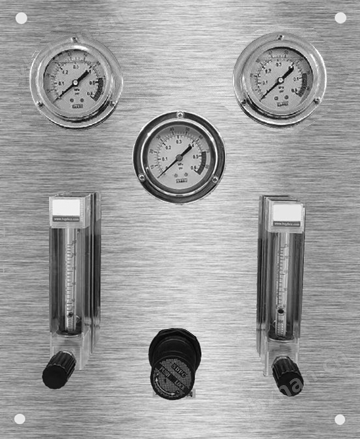

吹气式液位计吹扫装置(配金属浮子流量计/双路)    吹气式液位计 吹扫装置(配玻璃浮子流量计/双路)
吹气式液位计吹扫装置(双路)背面
吹气式液位计扫装置(双路)背面
吹气式液位计吹扫装置(双路)侧面
吹气式液位计吹扫装置(双路)侧面


吹气式液位计的维护
1、吹气式液位计调试完成后,正常工作时,用户不要随意调节吹气流量。
2、减压阀输出压力与被测介质液位高度和密度有关,调试结束、正常工作时,应将减压阀旋钮按下,防止误调吹气压力。
3、吹气式液位计在使用中可能出现的故障、原因及解决方法见技术文章

吹气式液位计调试
1、吹气装置、差压变送器和吹气管现场安装完成后,应确保整个吹气系统的气密性。
2、用户首先接通差压变送器电源,观察差压变送器示值是否为零,如不为零,调整差压变送器的零点。
3、打吹气式液位计开吹气装置面板上的气源入口和出口截止阀,在吹气管末端通大气情况下,调节减压阀输出压力为0.2-0.4MPa和吹气流量为30L/h,观察差压变送器的示值是否为零。
4、将 吹气式液位计的 吹气管插入被测介质,待吹气管末端连续、稳定地吹出气泡时,观察差压变送器的示值与液位高度的对应关系是否一致和输出是否稳定,吹气量是否合适,如差压变送器示值与液位高度变化的对应关系正常,即可投入运行。
