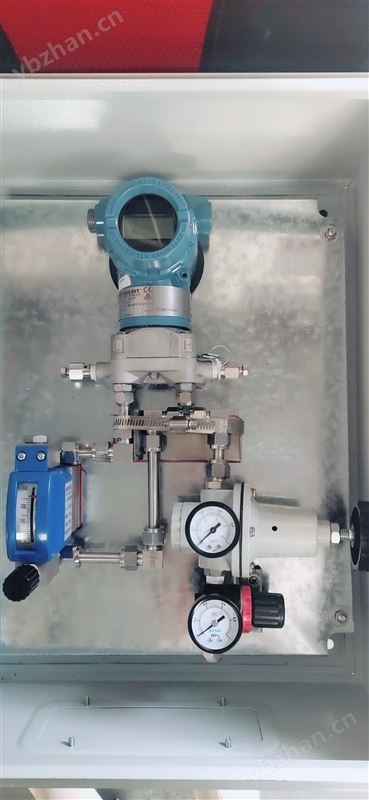

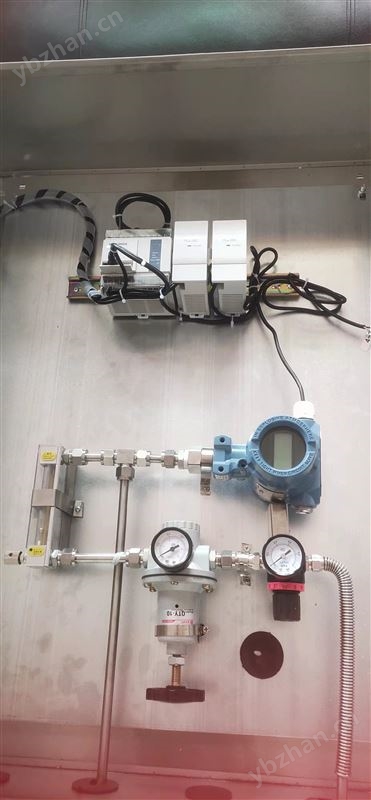

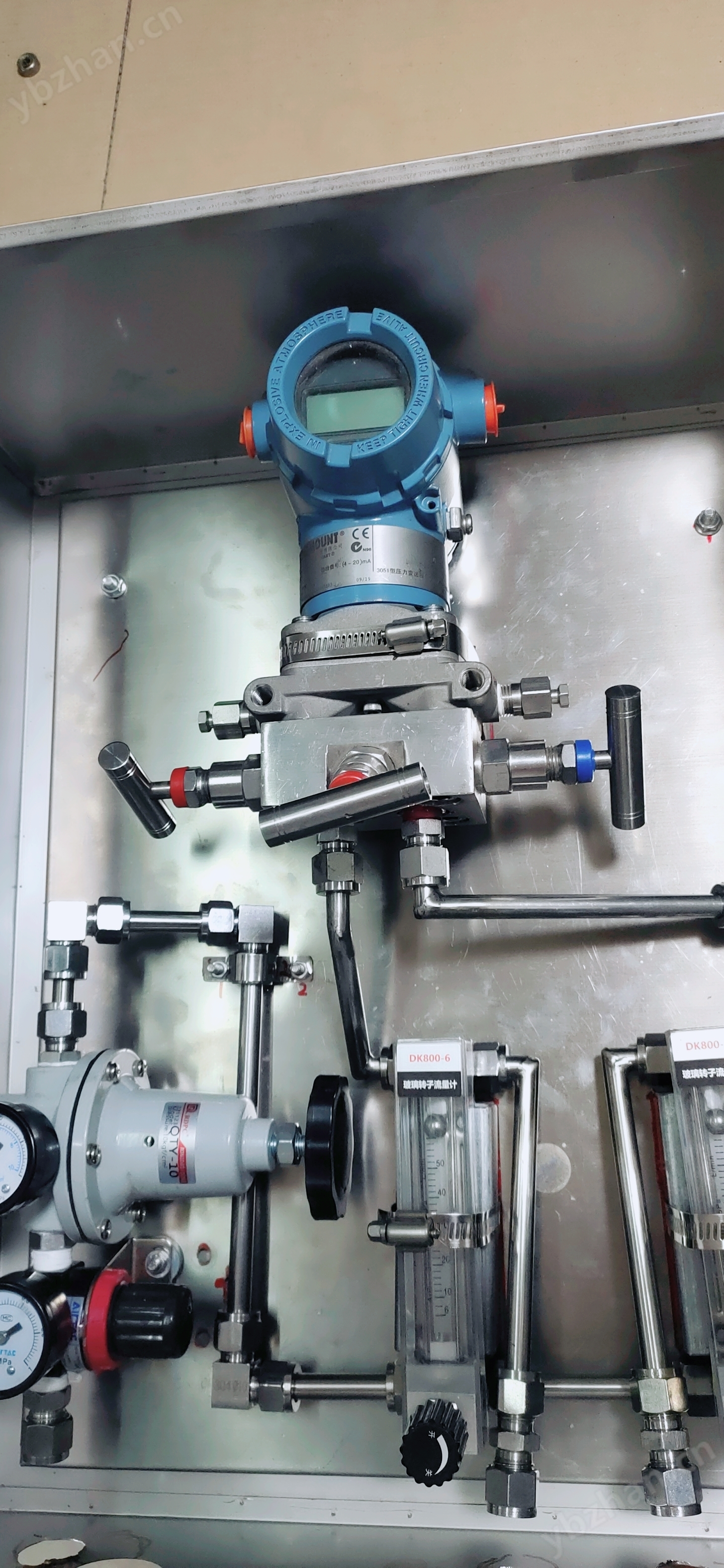

吹气式液位计主要由吹气装置、差压(压力)变送器和吹气管路三部分组成。单路吹气装置适用于常压或敞口容器液位的测量,双路吹气装置适用于带压容器液位的测量。
气体经过滤减压后进入吹气装置,经吹气管路恒定地由插入被测介质中的吹气管末端鼓泡排出。由于从吹气管排出的气体流量非常小,
A
处气体压力
P
A
与液体介质的压力相等,
B
处气体气体
P
B
等于
P
A
加上
AB
两处的压力差
D
P
AB
,吹气管
D
处气体压力
P
D
等于
C
处气体压力
P
C
加上
CD
两处的压力差
D
P
CD
。,通过差压变送器测量
BD
两处的差压
D
P
BD
即可得到容器的液位高度
h
。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
