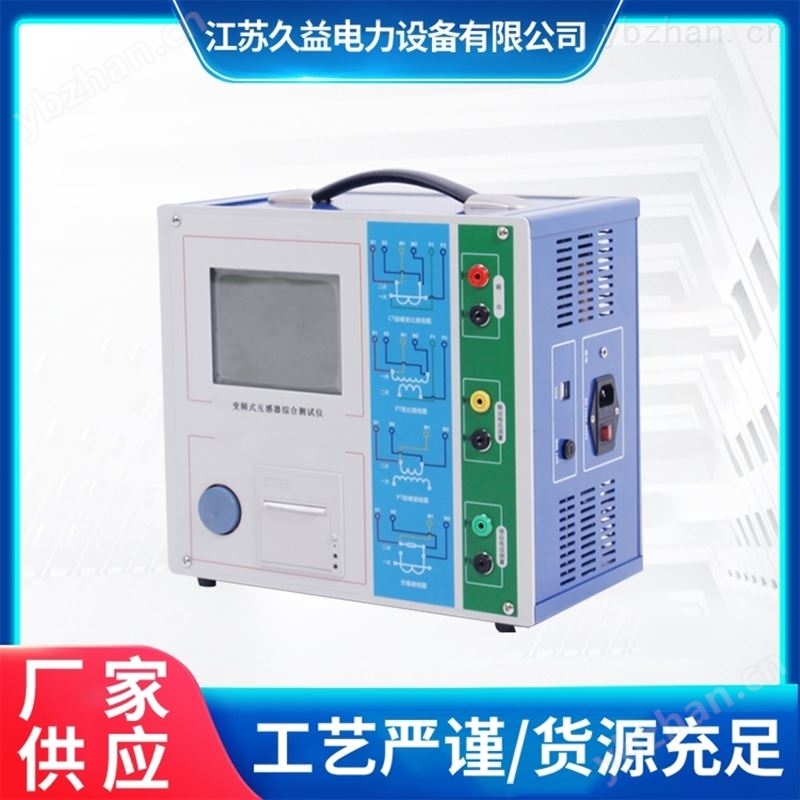

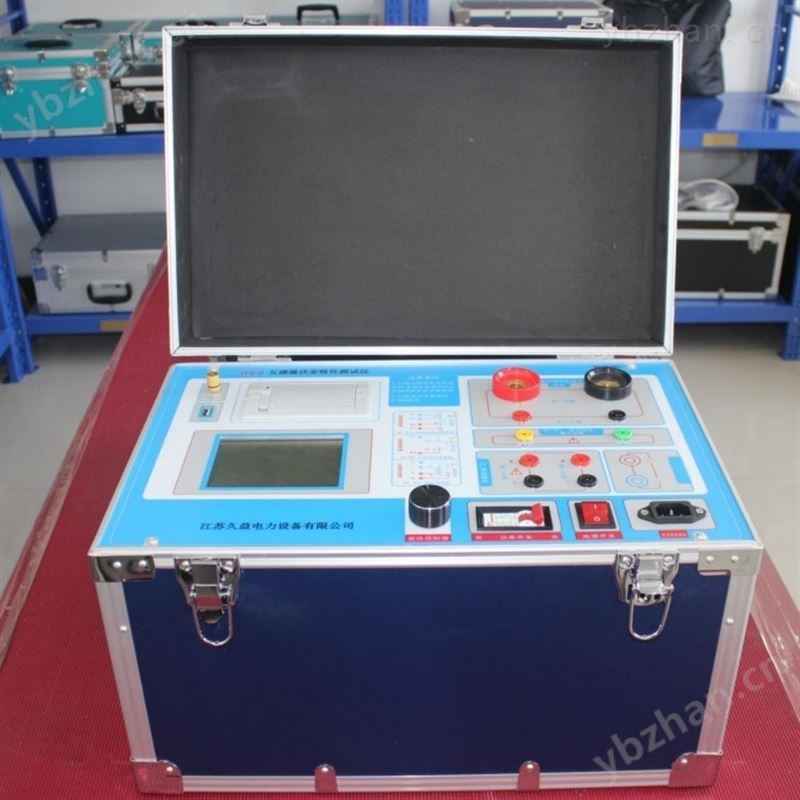

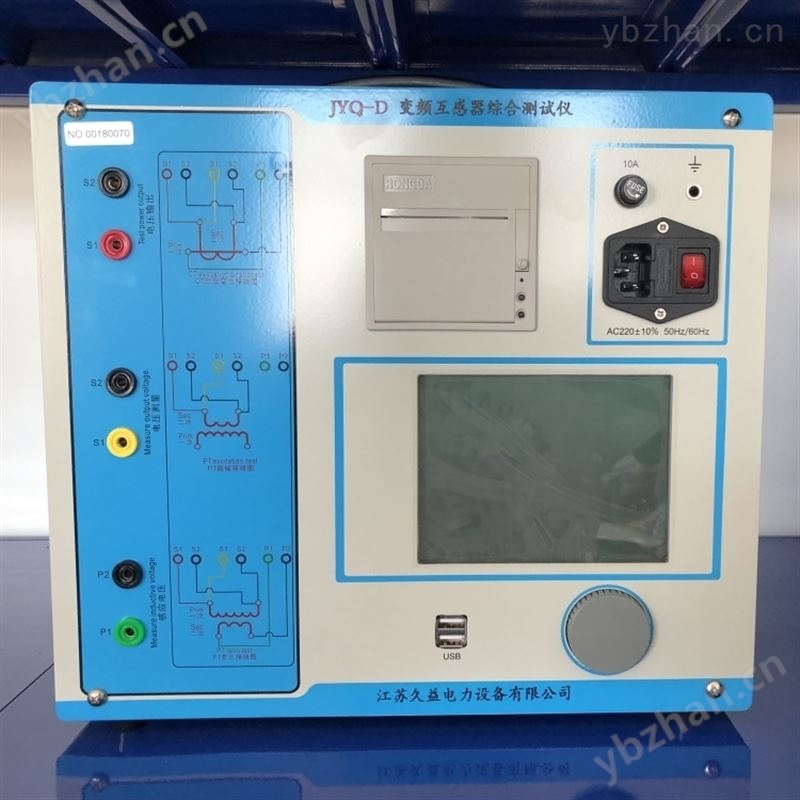

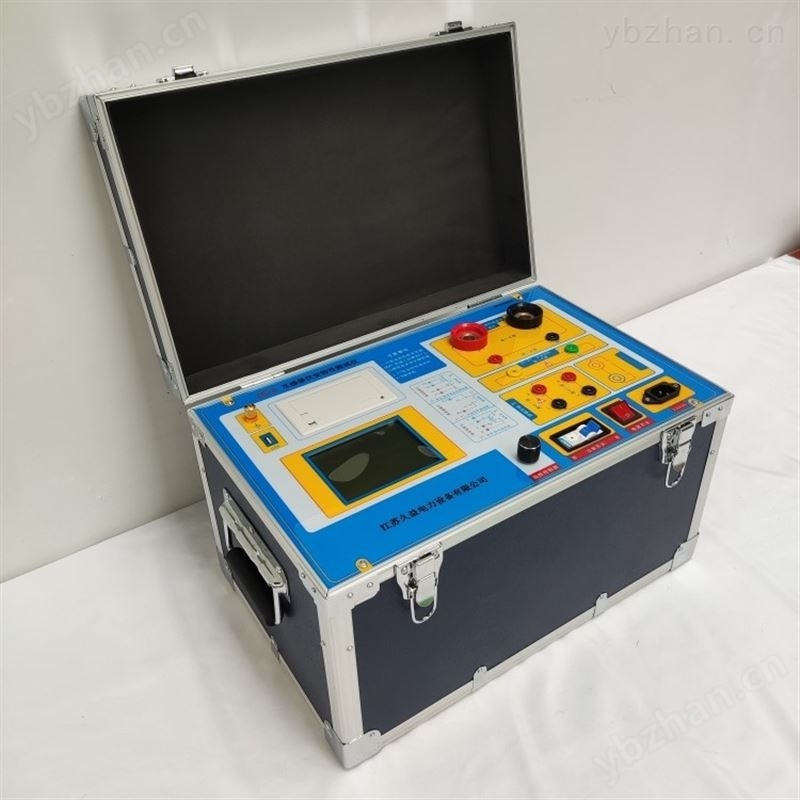

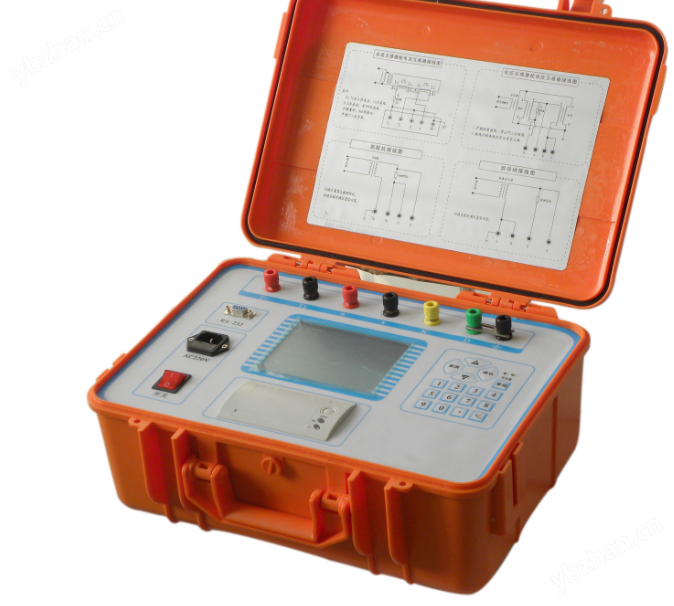

互感器变比极性测试仪
主要特征
1、采用电压测量法，体积小重量轻，便携式,满足现场工作轻便性
2、电压波形由单片机程序产生，干净纯正，免除了电网干扰
3、内部采用恒压源，读数稳定
4、适用于从几十安培至几万安培的所有电流互感器，所有电磁式电压互感器
5、能直接显示变比值
6、电子法测量互感器极性，简单直观
互感器变比极性测试仪
测试仪主要测试功能：（见表1）
|
CT |
PT |
|
• 伏安特性（励磁特性）曲线 |
• 伏安特性（励磁特性）曲线 |
|
• 自动给出拐点值 |
• 自动给出拐点值 |
|
• 自动给出5%和10%的误差曲线 |
• 变比测量 |
|
• 变比测量 |
• 极性判断 |
|
• 极性判断 |
• 交流耐压测试 |
|
• 一次通流测试 |
• 铁心退磁 |
|
• 交流耐压测试 |
|
|
• 铁心退磁 |
|
测试仪主要技术参数： （见表2）
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～1000V（20A峰值） 注：0～5A为真实值，大于5A～20A为计算值 |
|
|
大电流输出 |
0～600A |
|
|
励磁测量精度 |
≤1.0%（0.5%*读数+0.5%*量程） |
|
|
CT 变比测量 |
范围 |
≤3000A/1A(15000A/5A) |
|
精度 |
≤0.5% |
|
|
PT 变比测量 |
范围 |
≤500KV |
|
精度 |
≤0.5% |
|
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90% |
|
|
尺寸、重量 |
尺寸：410mm × 260mm × 340mm ， 重量：≤25Kg |
|
表2
1．工作条件要求
1、 输入电压 220Vac±10%、额定频率 50Hz；
2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；
3、参数对应的环境温度是23℃±5℃；
4、保证值在出厂校验后一年内有效。
