KT150B变压器铁芯接地电流测试仪
一.简介

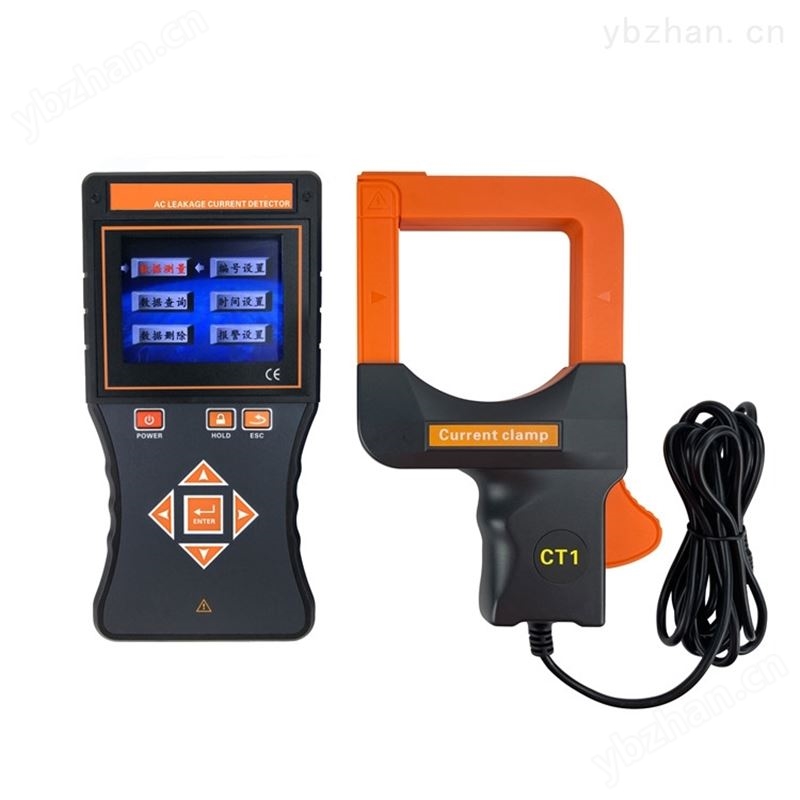

KT150B变压器铁芯接地电流测试仪 是专为现场在线测试电力系统中变压器铁芯接地电流、漏电流、频率、波形而精心设计制造的，由主机、电流钳、数据软件、通讯线等组成。电力变压器是电力系统中最重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，最大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。本仪表能尽快发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要工具。主要适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。也可用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、漏电流测试。
主机 采用高速微处理器，3.5寸彩色液晶屏，能实时显示被测电流的大小及波形；运用FFT变换、数字滤波等技术，使测试数据更准确；具有报警临界值设定及报警指示功能；具有日期时间设置功能；具有自动关机功能；具有设定试品编号功能；可以存储数据及波形200组。
电流钳 选用特殊合金，采用磁性屏蔽技术，外界磁场影响小，抗干扰能力强，确保了常年无间断测量的高精度、高稳定性、高可靠性。其钳口内径为 88 mm ×88mm，可钳 φ 88mm 以下的电缆或接地线，便携式钳形设计，不必断开被测线路，非接触测量，安全 快速 。
数据软件 具有历史数据查询功能，动态显示，波形指示；具有报警值设置及报警指示；具有历史数据读取、查阅、保存、打印等功能。
二.技术规格
1 ． 基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23 ℃±1℃ |
-10 ℃～40℃ |
/ |
|
环境湿渡 |
40% ～60% |
＜80% |
/ |
|
信号频率 |
50Hz ±1Hz |
10Hz ～1000Hz |
/ |
|
仪表工作电压 |
7.4V ±0.5V |
7.4V ±1V |
/ |
|
测波形电流幅值 |
/ |
10mA ～400A |
/ |
|
外电场、磁场 |
应避免 |
||
|
被测导线位置 |
被测导线处于钳口的近似几何中心位置 |
||
2. 一般规格
|
功 能 |
变压器铁芯接地电流测试；交流漏电流、电流、频率、波形在线分析测试 |
|
电 源 |
DC 7.4V 大容量可充锂电池，USB充电接口，充满电连续工作约8小时 |
|
额定电流 |
约180mA max |
|
显示模式 |
3.5 寸真彩液晶屏显示 |
|
仪表尺寸 |
主机：长宽厚207mm×101mm×45mm |
|
电流钳：长宽厚153mmX290mmX41mm |
|
|
钳口尺寸 |
88mm ×88mm |
|
量 程 |
电流：0.0mA～400.0A(50Hz/60Hz) |
|
频率：10Hz～1000Hz |
|
|
分 辨 率 |
AC 0.1mA |
|
精 度 |
0.0mA~100.0mA ±2%±3dgt 100mA ~2000 mA ±1%±3dgt 2.00A~20.00A ±1%±3dgt 20.0A~400.0A ±1%±3dgt |
|
检测速率 |
约2秒/次 |
|
数据保持 |
测试中按HOLD键保持数据，“HD”符号显示 |
|
数据存储 |
200 组 |
|
液晶亮度 |
按上下箭头键可以调节LCD背光亮度 |
|
报警设置 |
报警临界值设定范围：10mA～30.00A |
|
报警指示 |
当测试值超出报警临界值时，液晶闪烁、蜂鸣器响 |
|
电池电压 |
当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电 |
|
自动关机 |
开机约30分钟后，仪表自动关机，以降低电池消耗 |
|
仪表质量 |
主机：370g(带电池) |
|
电流钳：720g |
|
|
充电接口 |
USB 接口 |
|
电流钳线长 |
约2.7m |
|
工作温湿度 |
-10 ℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10 ℃～60℃；70%Rh以下 |
|
电场干扰 |
外电场100A靠近10mm时约20mA |
|
耐 压 |
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
|
绝 缘 |
仪表线路与护套外壳之间≥100MΩ |
|
结 构 |
双重绝缘，带绝缘防振护套 |
|
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
