KT320A+全智能无线高低压核相仪
一. 简介

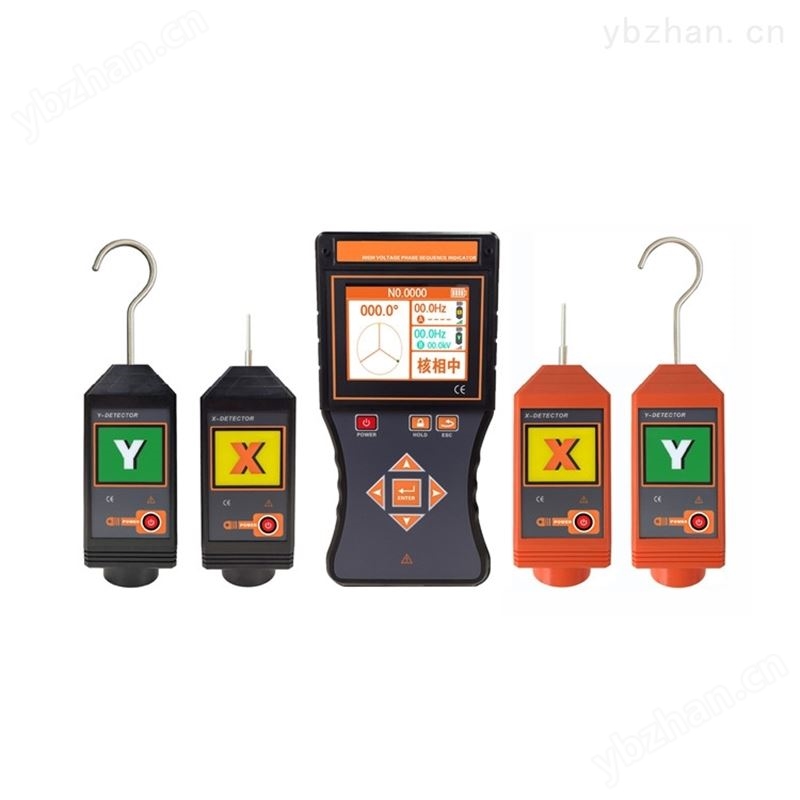

KT320A+全智能无线高低压核相仪 又名全智能无线高压语音核相仪、无线高压核相器，简称核相仪或核相器，由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏，同屏显示核相结果、相位、电压、频率、向量图指示，有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面核相距离可达160m远，能对1V ～ 550kV 的电压线路全智能核相，其中35kV及以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
二. 技术规格
|
高低压无线语音核相、频率、相位、相序、验电测试 |
|
接收器： DC 7.4V 1500mAH可充锂电池 探测器： DC 3.7V 1000mAH 可充锂电池 USB 充电接口，连续工作约10小时 |
|
315MHz 、433MHz无线传输 |
|
最大约160m |
|
3.5 寸真彩液晶屏显示 |
|
核相电压等级：AC 1V ～ 550kV |
|
相位：0.0° ～ 360.0 ° |
|
电压：1kV～35kV |
|
频率：45Hz ～ 75Hz |
|
0.1 °；0.1Hz;1V |
|
相位：≤±10° |
|
电压：±15% ±5dgt （1kV～35kV，高压架空线路 ，其它应用误差±25%±5dgt ） |
|
频率：≤±2Hz |
|
同相:－30° ～ 30 °；异相: 90° ～ 150 °和210° ～ 270 ° |
|
同相、异相、X信号正常、Y信号正常等语音功能 |
|
拉伸后长约3.2m；收缩后长约0.6m |
|
9999 组 |
|
接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的 导线直接接触 核相。(带绝缘杆操作) |
|
非接触核相：35kV以上裸导线，或110kV以上 线路采用非接触 核相，逐渐靠近该导线。(带绝缘杆操作) |
|
辅助接地线测量：低于100V时，如果测量结果不稳定，则需要使用辅助接地线与接地点相连接,增强信号 |
|
探测器 “嘟--嘟--嘟”蜂鸣声 |
|
自动换档 |
|
2 次/秒 |
|
探测器：长宽厚145mm×60mm×48mm |
|
接收器：长宽厚250mm×100mm×40mm |
|
按 上下箭头 键调整背光亮度 |
|
根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
|
测试模式下按 HOLD 键保持数据，再按 HOLD 键取消保持 |
|
按 ESC 键退出当前功能界面，返回上级目录 |
|
按ENTER 进入数据查阅模式后，按 箭头 键翻阅所存数据 |
|
当接收器没有收到发射信号时动态显示“----”符号 |
|
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
当电池电量不足时： 探测器：电源指示灯慢闪，提醒充电； 接收端：电池电压低符号显示，提醒充电 |
|
探测器：20mA max；接收器：200mA max |
|
探测器：205g(含电池) |
|
接收器：395g(含电池) |
|
绝缘杆：0.5 kg(1根) |
|
总质量：5kg(含仪表箱) |
|
-10 ℃ ～ 40 ℃；80%Rh以下 |
|
-10 ℃ ～ 60 ℃；70%Rh以下 |
|
无特强电磁场；无433MHz 、315MHz同频干扰 |
|
绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间) |
|
探测器：2000V/rms(外壳两端之间) |
|
接收器：2000V/rms(外壳两端之间) |
|
防滴漏Ⅱ型 、IP63 |
|
GB13398 －92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV ～ 35kV 便携式核相器通用技术条件DL/T971-2005》要求 |
|
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 |
