农田灌溉巴歇尔槽

巴歇尔槽是一种常用于测量流体流速和流量的计量槽，巴歇尔量水槽由三部分组成，进口段、喉道和出口段，有量水槽、行近渠道、下游渠道和静水井用混凝土或砖石砌筑，外粉水泥砂浆并压光；也可以用耐腐蚀、耐水流冲刷、不变形的材料预制而成。行近渠道为顺直平坦的矩形明渠，其长度应不小于槽宽的10倍。 静水井设在巴歇尔量水槽槽壁的外侧，与槽壁的距离尽量缩短。

计算原理

明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位---流量关系，反求出流量。

农田灌溉巴歇尔槽

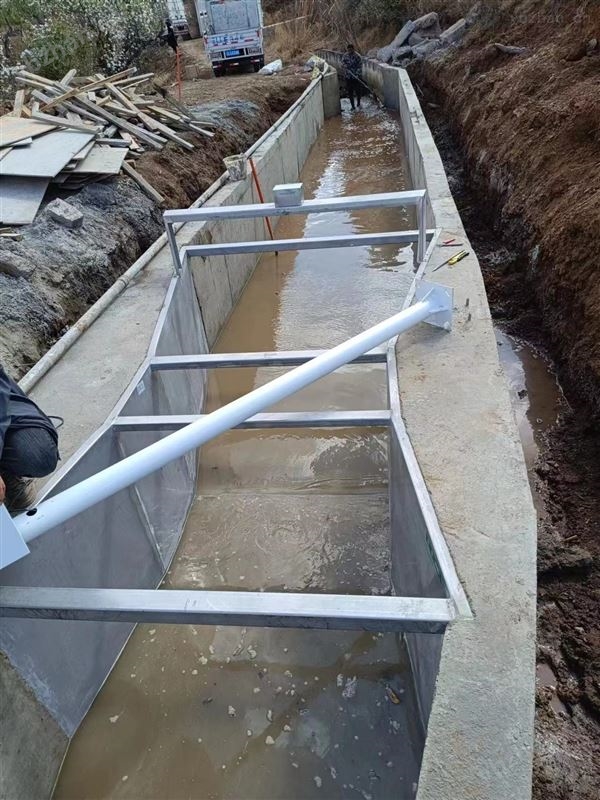

　　巴歇尔流量槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经计量部位，计量部位是槽内喉道段。

常用型号规格明渠流量计安装尺寸：（单位：mm）
