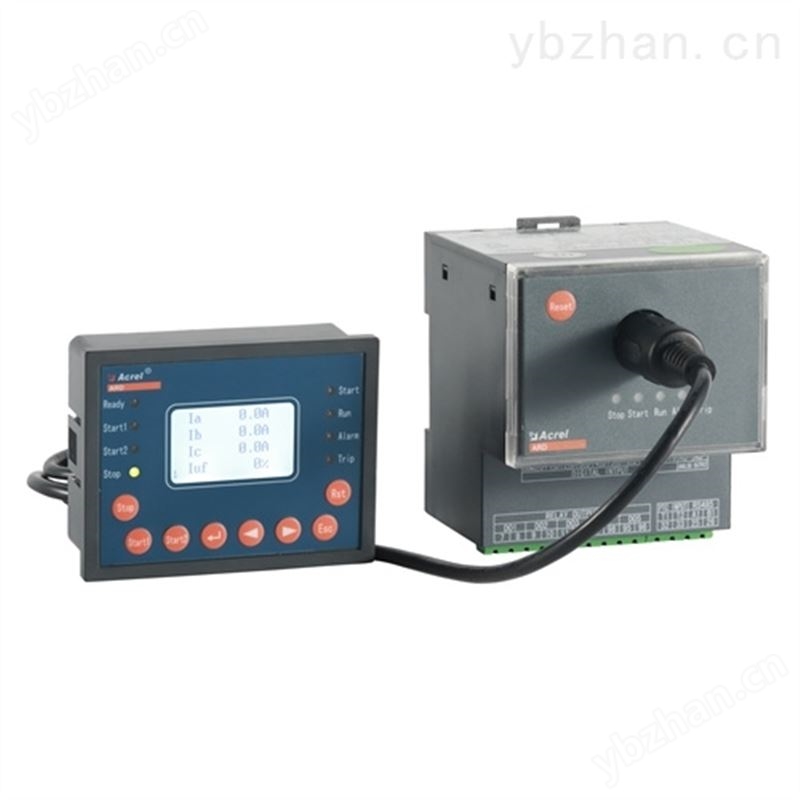

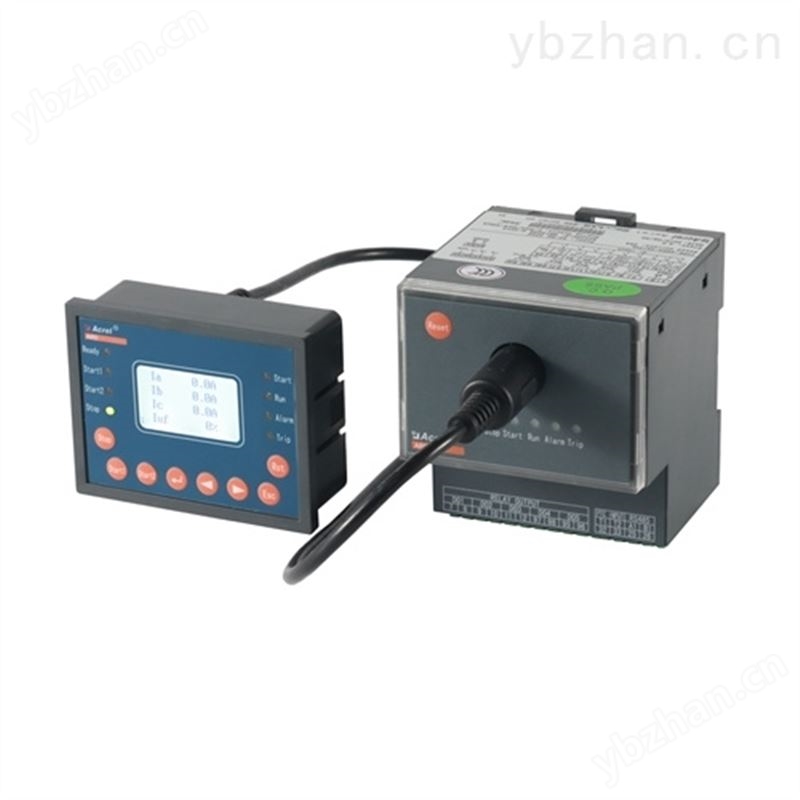

ARD系列低压电机智能保护器 水泥厂用
该系列低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。
随着现代化水泥工业生产规模增大，生产设备也越来越大型化，因此所需用的拖动电动机的功率也越来越大。水泥厂生产工艺流程较复杂，可以总结水泥生产过程为生料制备（一磨）、熟料煅烧（一烧）、水泥粉磨（二磨）。因此，低压电动机作为水泥生产过程中常用的机组，数量多、种类复杂，随着科学技术的不断进步和工艺控制过程的不断完善，尤其是适应自动化生产要求，迫切需要开发和完善电动机的控制和保护设备，实现对整个自动化生产过程和大型机械设备的遥控、遥测、遥调、故障诊断以及集中控制等功能。
水泥生产是一项较庞大的工程，生产环境比较恶劣，粉尘污染严重，受生产工艺的限制使得其工作场所的通风条件差且环境温度较高，而且需要设定大量的工作站点，包括原料控制站、破碎站、原料粉磨站、熟料库控制站、水泥磨控制站、水泥包装控制站等，然而在这些站点中使用了大量低压电动机来控制其他设备的运行，运用简单的电压表、电流表、电能表和频率表等由于受到通信功能不够灵活、仪表功能单一等多种条件的约束，已经无法满足电厂设备自动化生产的要求。水泥行业生产过程的特点为长周期运行，一旦开机，在没有特殊情况发生的前提下，一般不会停机。现代化大型水泥企业年运转率很高，这样就必须有高质量的、高可靠性的电气设备保证其生产过程的连续不间断性，一旦故障停机就会造成巨大的经济损失。智能型电动机保护器可实现重载起动，实现对电动机的温度保护，还提供多种测控功能和控制模式，能够满足水泥生产过程对电机设备的全面保护及其控制要求，不仅能提高电机设备的运行能力、延长电机设备的使用寿命，同时也能提高企业生产效率、节约能源。本文以ARD2F智能型电动机保护器在水泥生产中的实际应用进行具体介绍。
ARD系列低压电机智能保护器 水泥厂用功能：
该系列低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。
应用范围：
可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。电动机保护器 是发电、供电、用电系统的重要器件，渗透制冷、电梯、包装、食品、建材、机器人、汽车、化工、纺织、医药设备、电镀、塑料造粒、航空、船舶、养殖、天车、起重机、电气电力、木工机床、密封与酒精、环保与水处理等行业的用电领域。
电机烧坏的烦恼：
烦恼一：电机经常缺相、过载，怎么办？
烦恼二：水泵老是空载、欠载，怎么办？
烦恼三：电机总是相序、过欠压，咋办？
烦恼四：设备经常三相不平衡，怎么办？电动机保护器在电机出现电流的（过流、欠流）、电压的（过压、欠压）及断相、堵转、短路、漏电、三相不平衡、过热、接地、轴承磨损、定转子偏心时、绕组老化予以报警或保护控制。
保护器的意义：
1、据统计，每年仅因电机烧毁所消耗的电量就达数千万度，电机 缺相，过载而引起烧坏的数量达300多万台。
2、因电机烧毁，引起重大安全事故达5000多起。
3、因故障停工、停产造成的损失达1800万元。
我们有哪些认证？
1、3C强制性认证。
2、与增安电机配合曲线认证。
保护器是否配电流互感器？
ARD2、ARD2F、ARD3配电流互感器，但1A/5A规格，不配一次互感器。
哪个电动机保护器型号能做双通讯？
ARD3T能做双通讯
电厂项目的电动机保护器应该怎么选型号呢？
电厂项目一般需要电压、电流全电量参数测量，带有通讯，保护器需要有自诊断输出、断电输出、故障记录，部分项目需要SU（抗晃电功能）、双通信功能。推荐型号：非双通讯ARD3-XX/ CSU – 90L / ARD3T-UAXX/ SU 60L；双通讯推荐ARD3T-UAXX/ C SU 60L；说明：选SU功能，默认带有U和SR功能
纸业项目的电动机保护器应该怎么选型号呢 ？
纸业项目一般需要电流测量，部分需要通讯、电压、漏电功能。推荐型号：ARD3-XX/ U C L – 90L /ARD3T-UAXX/ L2 60L
成功案例
电厂项目：重庆白涛化工园热电联产 淄博热电厂 济南北郊 塔吉克斯坦燃煤电厂 佰能
石化项目：上海石化 淄博电业局集采荣源化工 山东宏信化工 盘锦石化 南宁化工
纸业项目：福建联盛纸业 威海龙港纸业 新阳纸业 广州越威纸业 湛江晨鸣纸业
水泥项目：白川水泥 泰山石膏 蒙西水泥 蒙古国水泥厂 祁连山成县水泥

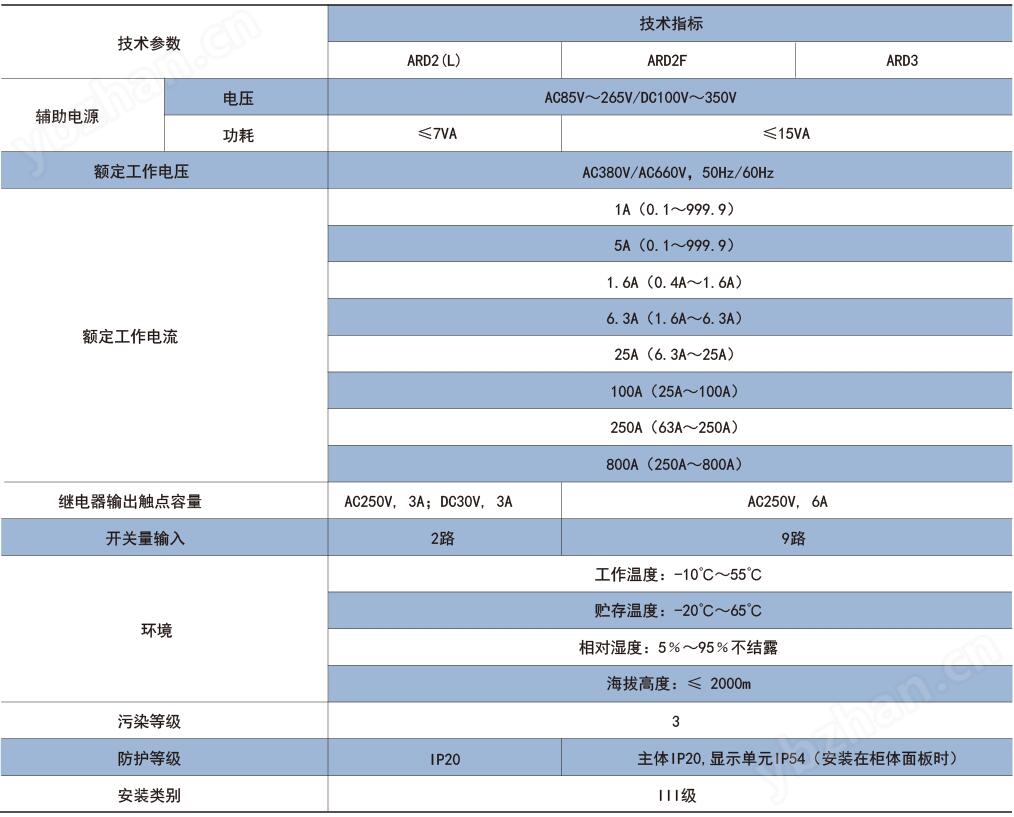

ARD系列低压电机智能保护器 水泥厂用 技术参数 ：

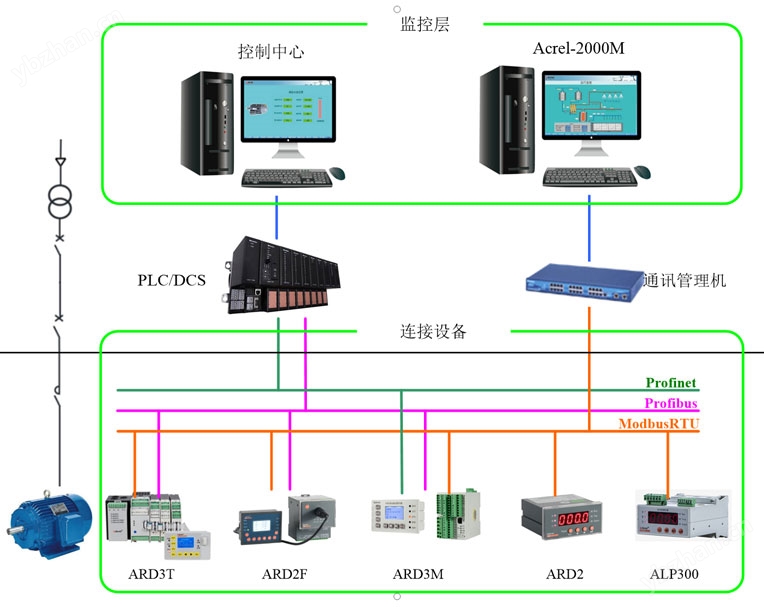

应用组网图：
外形尺寸：

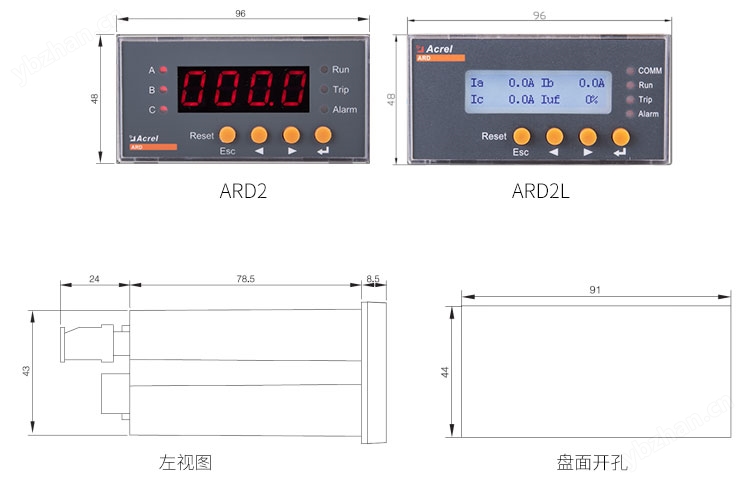

● ARD2(L)电动机保护器(单位：mm)
● ARD2F、ARD3电动机保护器

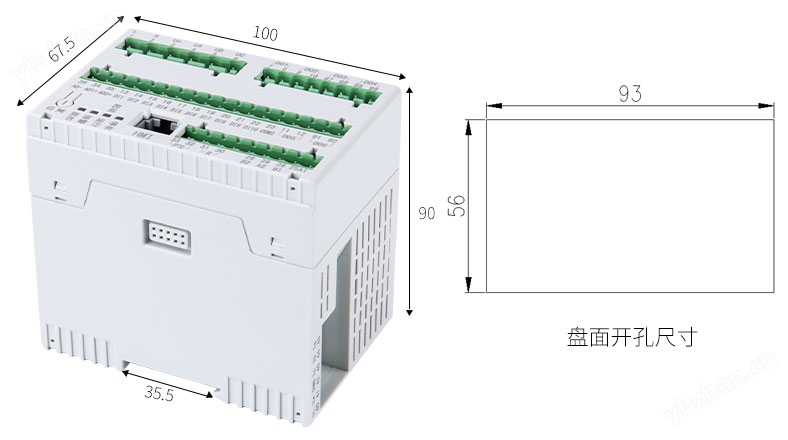

● ARD3M主体

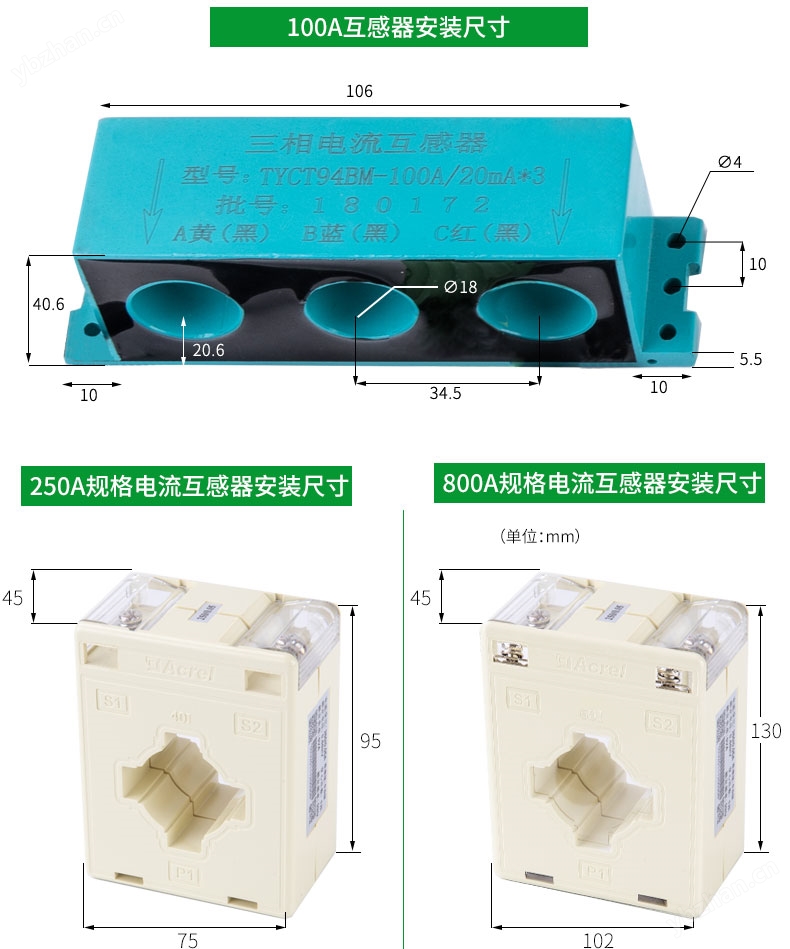

● 配件：互感器
接线方式：
控制电压为AC220V接线图

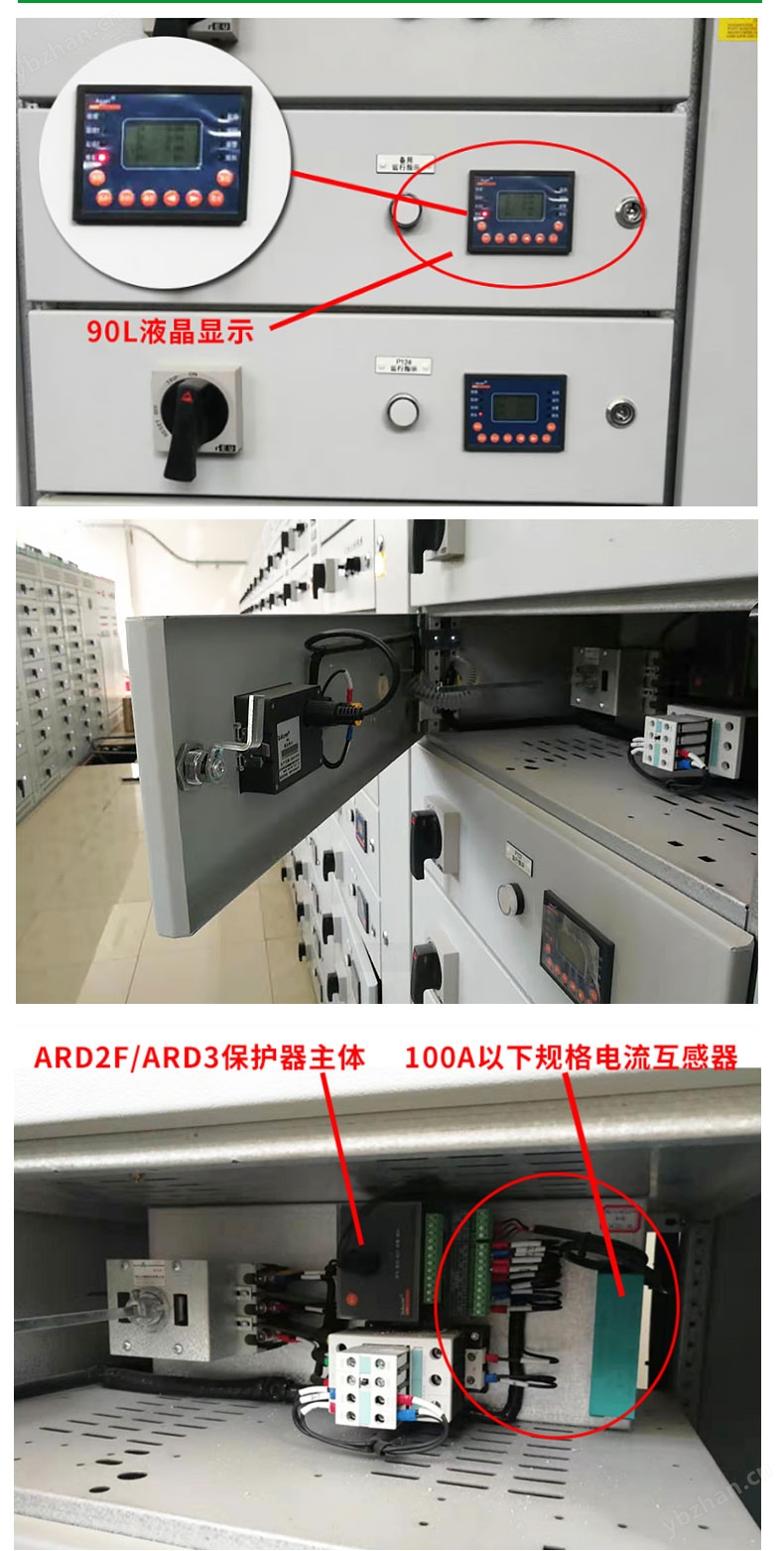

现场安装图 ：
安科瑞电动机保护器在水泥厂应用案例
水泥生产工艺流程较多，所以将保护器有效的应用于电动机保护设备控制回路的同时要能够满足水泥厂的大型控制系统的要求。某水泥厂控制系统通过Profibus DP通讯接口与PC机、接触器、电动机以及其他设备构成控制系统，工程师通过监控计算机以及生产管理软件完成对整个系统设备的数据采集、处理、显示和监视功能，并在满足权限和逻辑时，通过远程控制软件实现对现场相应的电机设备等的控制。
水泥厂采用保护器用于电机保护控制回路，取代热继电器等作为电动机的过载保护和控制元件，而且利用先进的通讯技术，实现了水泥生产中电机设备控制的自动化。通过将90L显示模块嵌入安装在开关抽屉的活动面板内，来简化水泥厂控制柜内接线，使得配电室内设备运行情况及故障状态清晰可见，方便工程师随时调整系统、设定参数和显示、监控以及检修维护。将ARD2F保护器应用于某水泥厂生产线电机设备的控制回路，实现水泥厂对电机保护的要求。如图2是ARD2F智能型电动机保护器应用于某水泥厂电动机设备控制回路工作原理图：
由于现代水泥工厂采用的大型电机设备较多，大于110KW及以上的电机，均采用在主回路装设电流互感器。考虑到水泥生产工艺的不同和企业投入的资金，电动机需要不同的起动方式，ARD2F智能型电动机保护器提供灵活的联锁功能，实现直接启动、双向启动、星/三角启动、自耦变压器启动等，使水泥厂大型设备的电机得到了有效保护和控制.
