DM-F890通讯转换

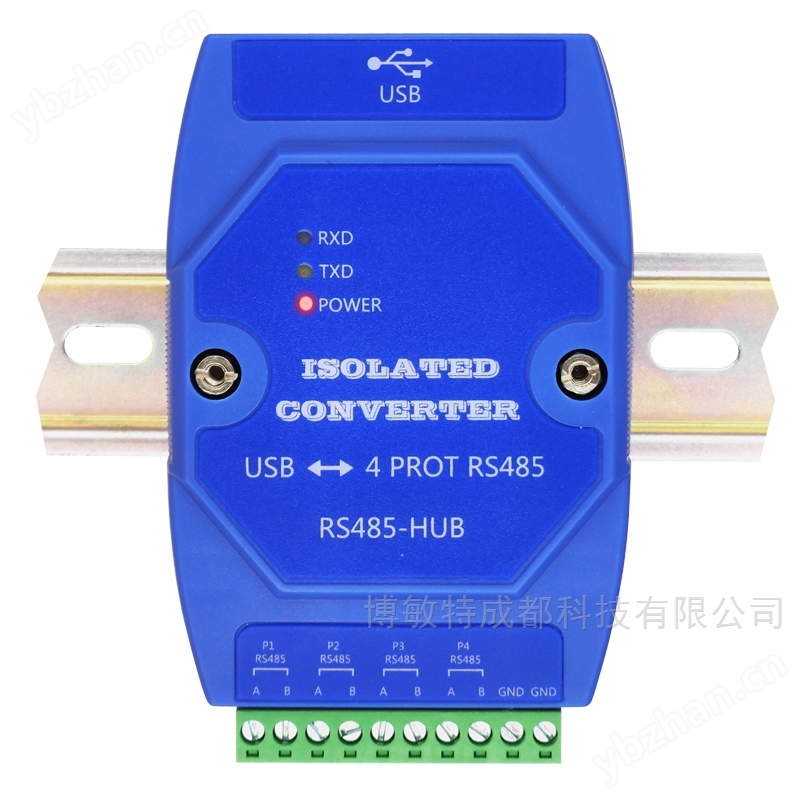

一、 USB转4路RS485集线器 产品概述
DM-F890通讯转换器是USB接口转4路RS485集线器，解决计算机没有串口，现场多RS485接口设备的连接问题。解决RS485总线星型结构组网，解决复杂电磁场环境下，RS485大系统要求而设计的RS485总线分割集线器(HUB)，600W防雷浪涌保护电路，提供2500V的隔离电压，可以有效地抑制闪电和ESD保护，从而保障了通讯的安全可靠工作。
二、功能特点
USB接口供电，采用英国原装FT232R转换芯片。
大容量缓存，128byte接收缓存 256byte发送缓存。
芯片自带 R OM 记忆掉电插拔 C OM 端口号不变，同一计算机系统不同 U SB 接口 C OM 端口号也不变。
RS485的扩展，有效扩展RS485设备的数量，有效解决RS485星型结构问题。
具备4个独立从站，将主口和从口进行电源隔离，更有效增强信号抗干扰，有效延长RS485的通讯距离。
ADUM1411磁耦合技术，支持300bps～230400bps。
DCDC隔离电源模块，USB接口和RS485接口2500V隔离保护。
内置过压过流过载保护，确保了USB接口的安全。
4组RS485接口，+/-15KVESD保护及TVS过压过流保护。
内置光电隔离器和600W浪涌保护电，可以有效地抑制闪电和ESD，同时可以有效的防止雷击和共地干扰。
内置处理器自动感知通道数据流方向自动判断通道状态，自动切换使能控制电路,解决串口数据收发转换延时问题。
LED电源指示、数据发送指示和接收指示。
支持XP/WIN7/8/10/Linux,MAC,Android,wince等大部分操作系统。
全新ABS阻燃壳体，阻燃等级ABS：UL94HB UL94。
三、 USB转4路RS485集线器 主要技术指标
|
名称 |
通讯转换器 |
|
型号 |
D M-F890 |
|
功能 |
U SB 转 4 路 RS485 ， 4 路 R S485 互相隔离 |
|
USB |
USB芯片：FT232RL-REEL USB过流保护：0.5A USB 电气接口： USB2.0 B 型插座 |
|
USB与RS485 之间通讯隔离 |
信号隔离：磁耦隔离 信号隔离电压： 25 00V ， USB 端与 RS 485 电源隔离：DCDC隔离电源模块 |
|
4 组 RS485 通讯输出 |
波特率： 3 00bps~ 230400 bps. 接口保护：输出接口采用过压过流双保护 RS485 电气接口： 10 位插拔式端子 终端电阻：内置120欧姆终端电阻，通过外接引线先选择 节点数量：每个RS485接口最多64个终端 最长传输距离：1200米@9600bps |
|

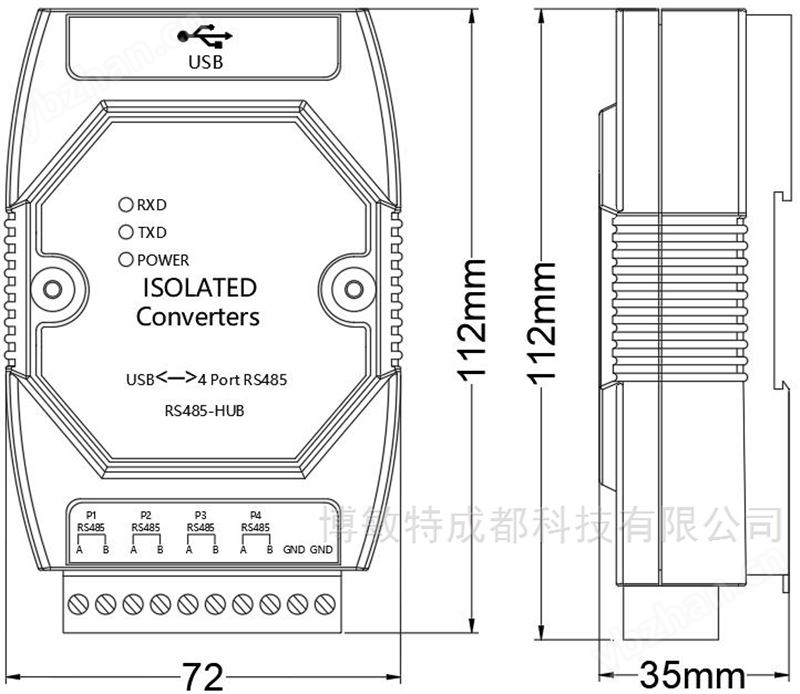

模块尺寸 |
L 1 11 ×W 7 0 ×H 35 mm |
|
安装方式 |
标准DIN导轨安装(35mm导轨或高低导轨) |
|
工作环境 |
温度： - 2 0 ~ 60 ℃ 湿度： 10 ~85% （不结露） |
|
工作电源 |
USB供电电压：5V供电，带0.5A过流保护，功耗：小于1W |

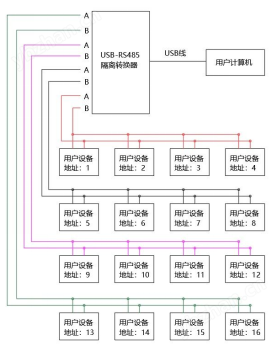

四、典型应用接线图
