AC1839开关电源安规综合分析测试仪
产品简介：
对于变压器、开关电源、灯具驱动电源以及适配器等具备初次级输入输出端的产品，通常需要测试初级 A 对外壳 G 的绝缘、耐压和接地，次级 B 对外壳 G 的绝缘耐压和接地，以及初级 A 对次级 B 的绝缘和耐压。相比传统方式的用多台仪器多次接线、测量和记录，操作繁琐效率低。本产品一次接线，即可自动切换完成所有测试项目。运用合适的测试治具，可以大幅提升测试效率。分析仪采用触控屏设计，操作简便，显示直观；功能电路高度集成，实现模块化和故障自我诊断功能，售后便捷；该产品功能完备，精度高，更符合标准和法规要求。通过 WiFi 通讯和上位机软件，一台电脑可以对接多台仪器，实现对测试数据的上传、储存和分析；本机能数据缓存，具备断网续传和界面监测等功能。
( 可定制双工位机型，轮流接线和测试，提升效率 )
产品优势：
1. 满足开关电源类的复杂测试需求，具体如下：
a) 初级 A 对外壳 G 测试耐压、绝缘电阻和接地电阻；
b) 次级 B 对外壳 G 测试耐压、绝缘电阻和接地电阻；
c) 初级 A 对次级 B 测试耐压、绝缘电阻。
2. 体积小巧：
a) 便携设计：整机尺寸 132 × 284 × 470 （ mm ）， 3U 高度， 18Kg 重量；
b) 7 寸彩色触控屏，大字体显示实测值。
3. 功能齐全：
a) 接地电阻、绝缘电阻、交 / 直流耐压和电弧侦测多种测试项目；
b) 初级 A 、次级 B 以及外壳 G 间任意设定测试组合。
4. 高精度：
安规项目测试精度 1% ，功率类测试精度 0.2% ；
5. 速度快：
a) 采用先进器件，切换速度小于 0.1S ，寿命长，可靠性高；
b) 一次接线，自动切换完成所有测试项目。
6. 宽量程：
a) 绝缘电阻测试电压 100-3000V ，测试范围达 100G Ω ；
b) 极小的耐压击穿电流可准确测量；
7. 更合规：
a) 耐压容量 500VA （ 5KV/100mA ，短时间 200mA 峰值）；
b) 具备直流耐压和电弧侦测功能；
8. 更安全
a) 具备地线检测、漏电、过流等全面的保护功能；
b) 残余电力快速释放功能，确保测试人员安全。
9. 易操作使用

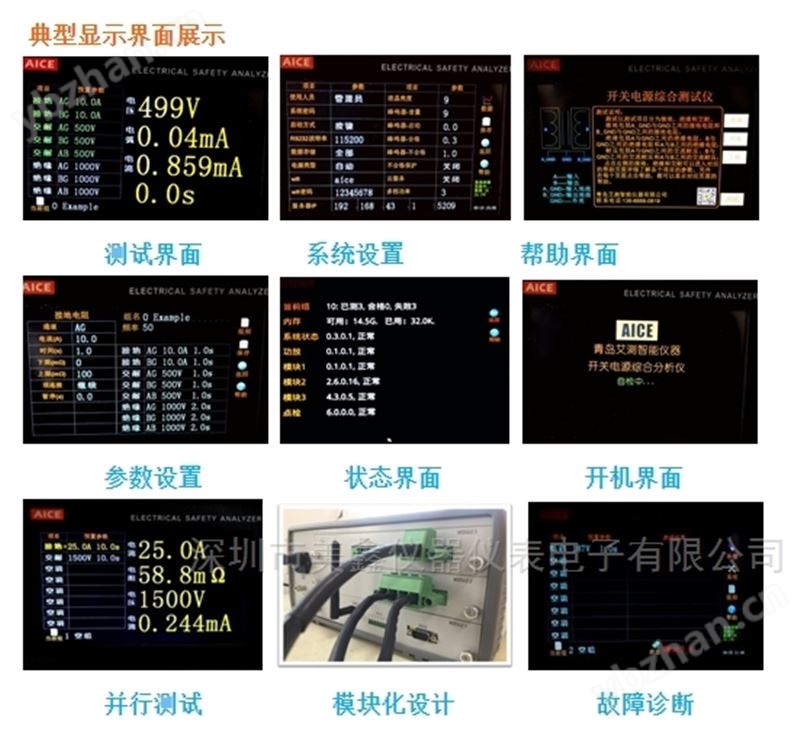

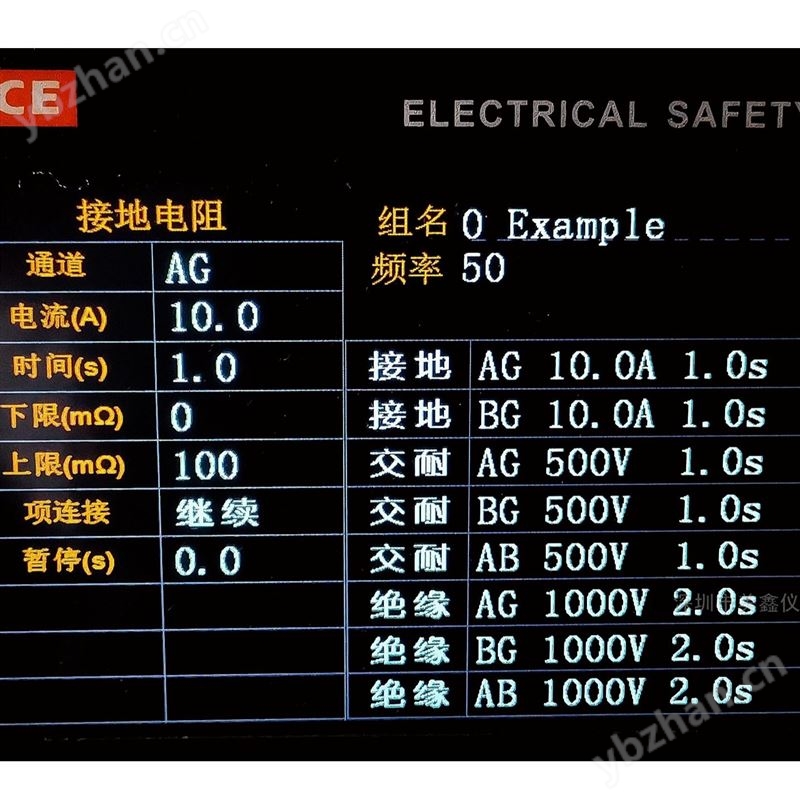

a) 7 寸彩色触控屏，索引式设置界面，使用便捷，显示直观；
b) 内置丰富的帮助信息，方便操作员培训上岗；
c) 具备管理员和测试员两种模式，管理员预置参数权限，测试员仅使用权限，不能更改；
d) 仪表附件采用纠错式接插件，免去复杂的安装调试环节。
10. 易维护
a) 功能电路模块化设计，排故简单快捷，解决售后难题；
b) 故障自诊断功能，自动诊断报告故障模块。
AC1839开关电源安规综合分析测试仪
AC1839开关电源安规综合分析测试仪
技术参数表
|
产品名称 |
开关电源安规综合分析仪 |
|||
|
产品型号 |
AC1839 |
|||
|
随机附件 |
名称 |
单位 |
数量 |
备注 |
|
产品说明书 |
本 |
1 |
|
|
|
脚踏开关 |
套 |
1 |
|
|
|
报警灯 |
套 |
1 |
选配 |
|
|
电源线 |
根 |
1 |
|
|
|
测试治具 |
套 |
1 |
选配 |
|
|
合格证 |
本 |
1 |
|
|
|
交流耐压测试 |
||||
|
|
范围 |
分辨率 |
精度 |
|
|
输出电压 |
300 ～ 5000VAC |
1V |
± (1% 示数 +5V) |
|
|
输出频率 |
50/60Hz |
|
|
|
|
击穿电流 |
0 ～ 100.00mA 短时间 200mA 峰值 |
0.001mA/0.01mA |
± (1% + 0.002mA) |
|
|
缓升时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
缓降时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
测试时间 |
0.5 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
电流补偿 |
0 ～ 99.999 mA |
0.001mA/0.01mA |
|
|
|
电弧侦测 |
0 ～ 100.00mA |
0.01mA |
± 5% |
|
|
测试方式 |
AB 、 AG 、 BG |
|||
|
直流耐压测试 |
||||
|
|
范围 |
分辨率 |
精度 |
|
|
输出电压 |
300 ～ 6000VDC |
1V |
± (1% 示数 +5V) |
|
|
击穿电流 |
0 ～ 9.999mA |
0.001mA |
± (1% + 0.002mA) |
|
|
缓升时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
缓降时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
测试时间 |
0.5 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
测试方式 |
AB 、 AG 、 BG |
|
|
|
|
绝缘电阻测试 |
||||
|
|
范围 |
分辨率 |
精度 |
|
|
输出电压 |
300 ～ 3000V |
1V |
± (1% 示数 +5V) |
|
|
绝缘电阻 |
0.5M ～ 100G Ω |
0.01M/0.1M/1M/10M/100M/1G |
0.60M~9.99M: ± (1% 示数 +0.03M) 10.0M Ω ~99.9M Ω : ± (3% 示数 +0.3M) 100M Ω ~9999M Ω : ± (5% 示数 +3M) 10.0G Ω ~100G Ω : ± (15% 示数 + 0.8G) |
|
|
缓升时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
缓降时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
测试时间 |
0.5 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
延迟时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
测试方式 |
AB 、 AG 、 BG |
|||
|
接地电阻测试 |
||||
|
|
范围 |
分辨率 |
精度 |
|
|
输出电流 |
1.0 ～ 32.0A （选配 42A ） |
0.1A |
± (1% 示数 +0.2A) |
|
|
输出频率 |
50/60Hz |
|
|
|
|
接地电阻 |
10 ～ 600.0mΩ （电压不超 12V ） |
0.1 mΩ |
± (1% 示数 +2.0mΩ) |
|
|
电阻补偿 |
0 ～ 600.0mΩ |
0.1 mΩ |
± (1% 示数 +2.0mΩ) |
|
|
测试时间 |
0.5 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
测试方式 |
AG 、 BG |
|||
|
并行测试 |
||||
|
标配 |
接地 + 耐压 |
|||
|
选配 |
接地+功率，耐压+功率，接地+耐压+功率 |
|||
|
电源 |
||||
|
内置电源 |
无 |
|||
|
外置电源 |
选配 |
|||
|
控制与接口 |
||||
|
PLC 开关量 |
合格、不合格、测试中 |
|||
|
RS232 |
标配 |
|||
|
WiFi 功能 |
标配 |
|||
|
USB |
选配 |
|||
|
LAN 网口 |
选配 |
|||
