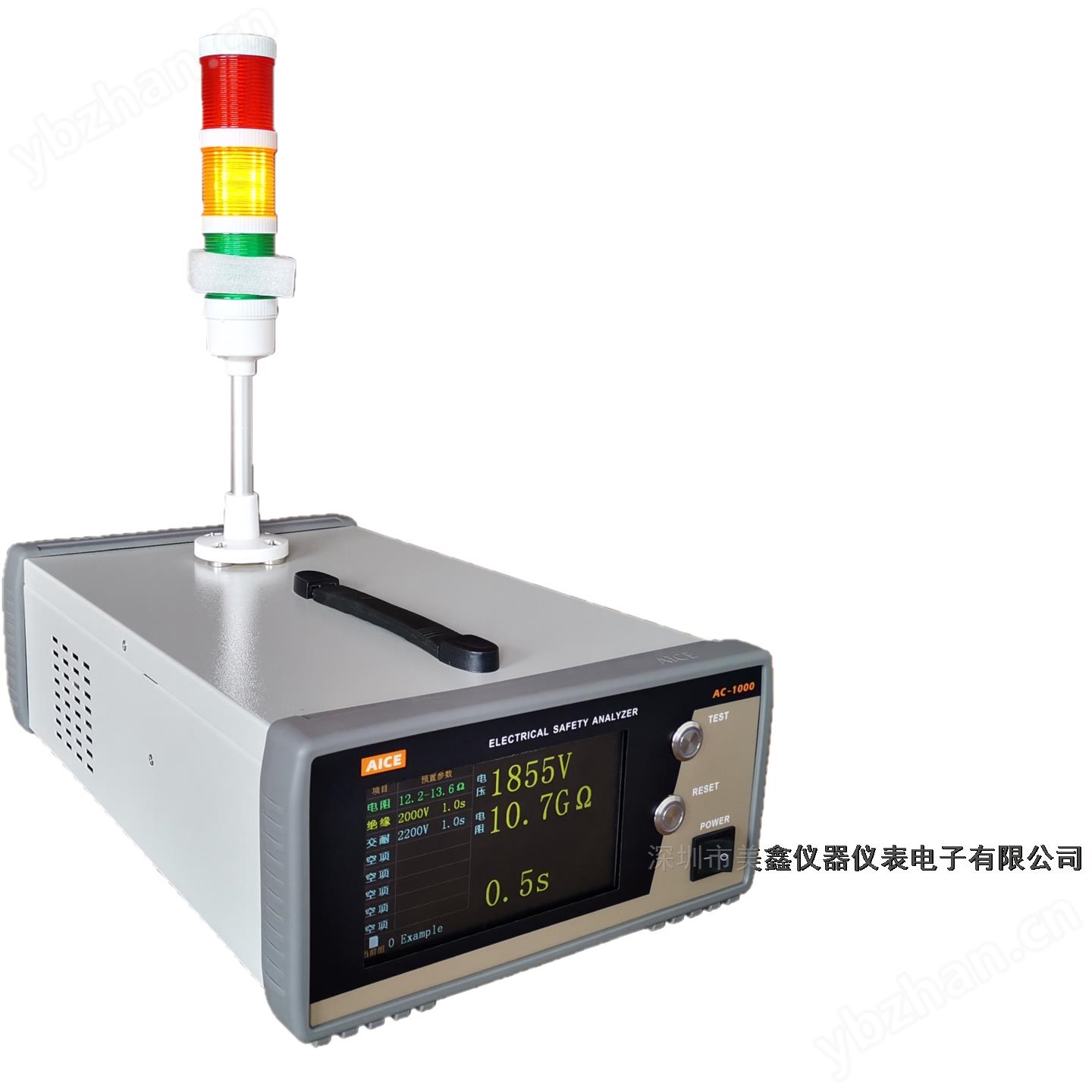

AC1240加热元件综合测试仪 加热器安规测试
具备交 / 直流耐压、绝缘电阻和直流低电阻等测试功能，可以一次性快速完成加热元件所有常规出厂检测项目。标配电阻引导启动模式，接触即自动开始测试，大幅提升生产效率。仪器采 用7寸全彩触摸屏设计，操作便捷，显示直观；整机尺寸132×284×470（mm）， 小巧便携；功能电路高度集成，采用模块化设计思路，具备故障自诊断功能，提升售后服务效率； 具有WiFi/RS232等通讯方式，联网后可以远程升级。配合上位机和软件，一台电脑可以对接多台仪器，实现测试数据的上传、储存和分析。测试数据本机缓存，具有断网续传和界面监测等功能。
产品优势：
1. 功能齐全、体积小巧：
a) 四合一综合测试：绝缘电阻、交流耐压、直流耐压和直流低电阻，包括了加热元件的所有常规测试项目；
b) 便携式：体积小132×284×470，重量轻10Kg。
2. 高精度：
安规项目测试 精度1%，电阻测试精度0.3%。
3. 更合规：
a) 耐压容量500VA（5KV/100mA，短时间200mA峰值）；
b) 具备直流耐压和电弧侦测功能。
c) 绝缘电阻测 试电压100-3000V，测试范围达100GΩ；
d) 极小的击穿 电流（μA）准确测量。
4. 速度快：
a) 采用先进器件，切换速 度小于0.1S，寿命长，可靠性高；
b) 安规单项测试时间 可设0.5S；
c) 具备“电阻引导”启动模式，侦测到电阻自动启动，提升效率。
5. 更安全
a) 具备地线检测、漏电、过流等全面的保护功能；
b) 残余电力快速释放，确保测试人员安全。
6. 信息化：
a) 具 有WiFi、RS232等通讯接口，支 持一台电脑对接多台仪器，进行测试数据的上传、储存和分析；
b) 本机数据缓存，支持断网续传；
c) 联网后具有远程升级和远程诊断功能；
d) 本机可直接连接条码扫描仪。
7. 易操作使用
a) 7寸彩色触控 屏，索引式界面，操作便捷，显示直观；
b) 内置帮助信息，方便操作员培训上岗；
c) 管理员和测试员两种模式，管理员有预置参数权限，测试员只有使用权限；
d) 仪表附件采用纠错式接插件，安装调试简单。
8. 易维护
a) 功能电路模块化设计，排故简单快捷，解决售后难题；

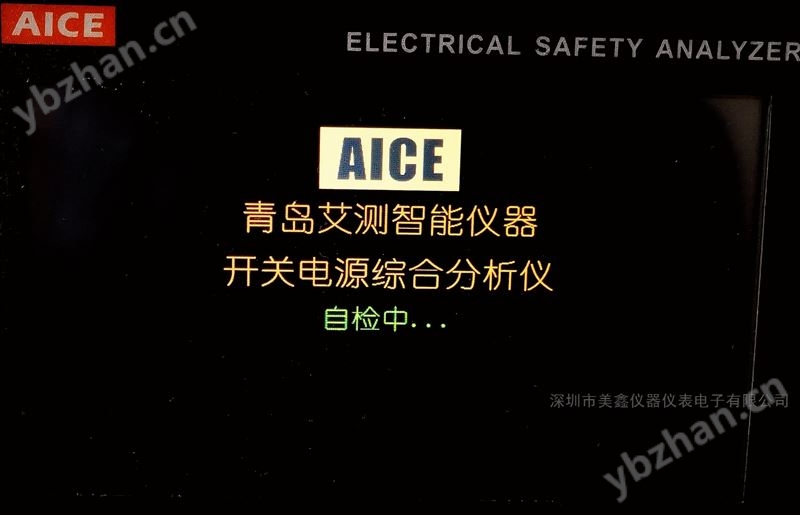

b) 故障自诊断功能，自动诊断报告故障模块。
AC1240加热元件综合测试仪 加热器安规测试
技术参数表
|
产品名称 |
加热元件综合测试仪 |
|||
|
产品型号 |
AC1240 |
|||
|
随机附件 |
名称 |
单位 |
数量 |
备注 |
|
产品说明书 |
本 |
1 |
|
|
|
脚踏开关 |
套 |
1 |
选配 |
|
|
报警灯 |
套 |
1 |
选配 |
|
|
电源线 |
根 |
1 |
|
|
|
测试治具 |
套 |
1 |
|
|
|
合格证 |
本 |
1 |
|
|
|
交流耐压测试 |
||||
|
|
范围 |
分辨率 |
精度 |
|
|
输出电压 |
300 ～ 5000VAC |
1V |
± (1% 示数 +5V) |
|
|
输出频率 |
50/60Hz |
|
|
|
|
击穿电流 |
0 ～ 100.00mA 短时间 200mA 峰值 |
0.001mA/0.01mA |
± (1% + 0.002mA) |
|
|
缓升时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
缓降时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
测试时间 |
0.5 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
电流补偿 |
0 ～ 99.999 mA |
0.001mA/0.01mA |
|
|
|
电弧侦测 |
0 ～ 100.00mA |
0.01mA |
± 5% |
|
|
直流耐压测试 |
||||
|
|
范围 |
分辨率 |
精度 |
|
|
输出电压 |
300~6000VDC |
1V |
± (1% 示数 +5V) |
|
|
击穿电流 |
0 ～ 9.999mA |
0.001mA |
± (1% + 0.002mA) |
|
|
缓升时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
缓降时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
测试时间 |
0.5 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
绝缘电阻测试 |
||||
|
|
范围 |
分辨率 |
精度 |
|
|
输出电压 |
100 ～ 3000V |
1V |
± (1% 示数 +5V) |
|
|
绝缘电阻 |
0.5M ～ 100G Ω |
0.01M/0.1M/1M/10M/100M/1G |
0.60M~9.99M: ± (1% 示数 +0.03M) 10.0M Ω ~99.9M Ω : ± (3% 示数 +0.3M) 100M Ω ~9999M Ω : ± (5% 示数 +3M) 10.0G Ω ~100G Ω : ± (15% 示数 + 0.8G) |
|
|
缓升时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
缓降时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
测试时间 |
0.5 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
延迟时间 |
0 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
直流低阻测试 |
||||
|
|
范围 |
分辨率 |
精度 |
|
|
测试电流 |
100/10/1mA |
|
|
|
|
电阻范围 |
0.001~19.999~199.99~1999.9 |
1/10/100 mΩ |
± (0.3% 示数 +0.01/0.1/1Ω) |
|
|
电阻补偿 |
0 ～ 60.000Ω |
|
|
|
|
测试时间 |
0.1 ～ 999.9s |
0.1s |
± (1% + 0.1s) |
|
|
控制与接口 |
||||
|
PLC 开关量 |
合格、不合格、测试中 |
|||
|
RS232 |
标配 |
|||
|
WiFi 功能 |
标配 |
|||
