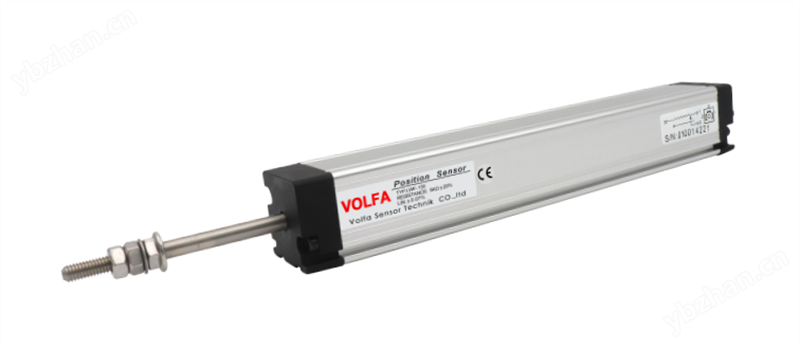

LWF系列直线 位移传 感器 产品概述：
VOLFA位移传感器（电子尺），内藏耐用的导电塑料电阻轨，适合位置测量及自动化控制等应用。利用坚固的 不锈钢轴承承托，提供顺滑紧密的操作及极GAO的寿命。德国VOLFA位移传感器的测量长度为50-1000mm，利用导电塑料轨与稀土金属多指接触片，提供了稳定的讯号，低噪音及高寿命的运作。
产品名称： 位移传感器
产品型号： LWF-100-A1直线 位移传感器
产品特点：
• 分辨率优于0.01mm
• 线性优异，最高可达0.05% F.S.
• 最大工作量程可达 1420mm
• 温度稳定性强,转换模块可内置
• 输出信号可:电位计、0-10/5VDC、4-20mA、RS485/232
• 输出信号刷新时间通常为50 ms
LWF系列直线 位移传 感器 技术参数：
|
LWF-A1/V1/V2 |
0 |
50 |
75 |
100 |
130 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
350 |
375 |
400 |
|||||||||||
|
有效电行程 |
mm |
51 |
76 |
101 |
131 |
151 |
176 |
202 |
227 |
252 |
277 |
302 |
352 |
378 |
404 |
|||||||||||
|
机械行程 |
mm |
55 |
79 |
104 |
135 |
155 |
179 |
204 |
231 |
256 |
281 |
307 |
357 |
384 |
410 |
|||||||||||
|
工作电压 |
|
12-24V DC |
||||||||||||||||||||||||
|
输出 |
|
0-10 V(V1) ，0-5 V(V2)，4-20 mA(A1) |
||||||||||||||||||||||||
|
线性度 |
% |
0.2 |
||||||||||||||||||||||||
|
分辨率 |
|
Infinite |
||||||||||||||||||||||||
|
工作温度 |
°C |
-10 to +80 |
||||||||||||||||||||||||
|
防护等级 |
IP |
IP54( 标准),IP65(选购) |
||||||||||||||||||||||||
|
起动力 |
N |
1.2N(IP54),5N （IP65） |
||||||||||||||||||||||||
|
功率 |
W |
2W - 10W |
||||||||||||||||||||||||
|
最大电压 |
V |
30V DC |
||||||||||||||||||||||||
|
寿命 |
|
一亿次 |
||||||||||||||||||||||||
|
震动 |
G |
IEC 68-2-6 ：1982 10G |
||||||||||||||||||||||||
|
冲击 |
G |
IEC 68-2-29 ：1968 40G |
||||||||||||||||||||||||
|
尺寸 A |
mm |
155 |
180 |
206 |
236 |
256 |
281 |
306 |
332 |
360 |
383 |
408 |
459 |
485 |
510 |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
LWF-A1/V1/V2 |
0 |
425 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
900 |
1000 |
1100 |
1220 |
1420 |
|
有效电行程 |
mm |
428 |
455 |
505 |
555 |
607 |
657 |
707 |
759 |
809 |
912 |
1012 |
1112 |
1232 |
1432 |
|
机械行程 |
mm |
432 |
460 |
506 |
558 |
612 |
662 |
712 |
765 |
815 |
917 |
1017 |
1117 |
1237 |
1437 |
|
工作电压 |
|
12-24V DC |
|||||||||||||
|
输出 |
|
0-10 V(V1) ，0-5 V(V2)，4-20 mA(A1) |
|||||||||||||
|
线性度 |
% |
0.2 |
|||||||||||||
|
分辨率 |
|
Infinite |
|||||||||||||
|
工作温度 |
°C |
-10 to +80 |
|||||||||||||
|
防护等级 |
IP |
IP54( 标准),IP65(选购) |
|||||||||||||
|
起动力 |
N |
1.2N(IP54),5N （IP65） |
|||||||||||||
|
功率 |
W |
2W - 10W |
|||||||||||||
|
最大电压 |
V |
30V DC |
|||||||||||||
|
寿命 |
|
一亿次 |
|||||||||||||
|
震动 |
G |
IEC 68-2-6 ：1982 10G |
|||||||||||||
|
冲击 |
G |
IEC 68-2-29 ：1968 40G |
|||||||||||||
|
尺寸 A |
mm |
535 |
561 |
612 |
662 |
714 |
764 |
816 |
866 |
916 |
1018 |
1118 |
1226 |
1331 |
1534 |

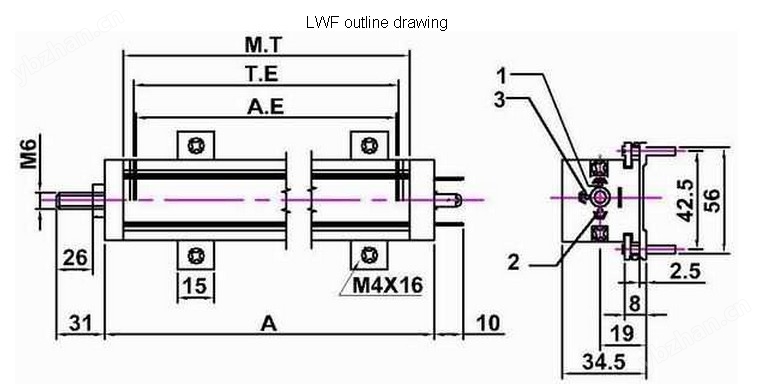

德国VOLFA LWF-100-A1 拉杆 式位移传感器结构尺寸：
德国Volfa LWF-A1系列电子尺所有型号如下：
德国Volfa位移传感器 LWF-0050-A1，LWF-0050-V1，LWF-0050-V2，LWF-0050-R2，LWF-0050-R5
德国Volfa位移传感器 LWF-0075-A1，LWF-0075-V1，LWF-0075-V2，LWF-0075-R2，LWF-0075-R5
德国Volfa位移传感器 LWF-0100-A1，LWF-0100-V1，LWF-0100-V2，LWF-0100-R2，LWF-0100-R5
德国Volfa位移传感器 LWF-0130-A1，LWF-0130-V1，LWF-0130-V2，LWF-0130-R2，LWF-0130-R5
德国Volfa位移传感器 LWF-0150-A1，LWF-0150-V1，LWF-0150-V2，LWF-0150-R2，LWF-0150-R5
德国Volfa位移传感器 LWF-0175-A1，LWF-0175-V1，LWF-0175-V2，LWF-0175-R2，LWF-0175-R5
德国Volfa位移传感器 LWF-0300-A1，LWF-0300-V1，LWF-0300-V2，LWF-0300-R2，LWF-0300-R5
德国Volfa位移传感器 LWF-0375-A1，LWF-0375-V1，LWF-0375-V2，LWF-0375-R2，LWF-0375-R5
德国Volfa位移传感器 LWF-0400-A1，LWF-0400-V1，LWF-0400-V2，LWF-0400-R2，LWF-0400-R5
德国Volfa位移传感器 LWF-0425-A1，LWF-0425-V1，LWF-0425-V2，LWF-0425-R2，LWF-0425-R5
德国Volfa位移传感器 LWF-0450-A1，LWF-0450-V1，LWF-0450-V2，LWF-0450-R2，LWF-0450-R5
德国Volfa位移传感器 LWF-0500-A1，LWF-0500-V1，LWF-0500-V2，LWF-0500-R2，LWF-0500-R5
德国Volfa位移传感器 LWF-0550-A1，LWF-0550-V1，LWF-0550-V2，LWF-0550-R2，LWF-0550-R5
德国Volfa位移传感器 LWF-0600-A1，LWF-0600-V1，LWF-0600-V2，LWF-0600-R2，LWF-0600-R5
德国Volfa位移传感器 LWF-0650-A1，LWF-0650-V1，LWF-0650-V2，LWF-0650-R2，LWF-0650-R5
德国Volfa位移传感器 LWF-0700-A1，LWF-0700-V1，LWF-0700-V2，LWF-0700-R2，LWF-0700-R5
德国Volfa位移传感器 LWF-0750-A1，LWF-0750-V1，LWF-0750-V2，LWF-0750-R2，LWF-0750-R5
德国Volfa位移传感器 LWF-0800-A1，LWF-0800-V1，LWF-0800-V2，LWF-0800-R2，LWF-0800-R5
德国Volfa位移传感器 LWF-0900-A1，LWF-0900-V1，LWF-0900-V2，LWF-0900-R2，LWF-0900-R5
德国Volfa位移传感器 LWF-1000-A1，LWF-1000-V1，LWF-1000-V2，LWF-1000-R2，LWF-1000-R5
德国Volfa位移传感器 LWF-1100-A1，LWF-1100-V1，LWF-1100-V2，LWF-1100-R2，LWF-1100-R5
德国Volfa位移传感器 LWF-1250-A1，LWF-1250-V1，LWF-1250-V2，LWF-1250-R2，LWF-1250-R5

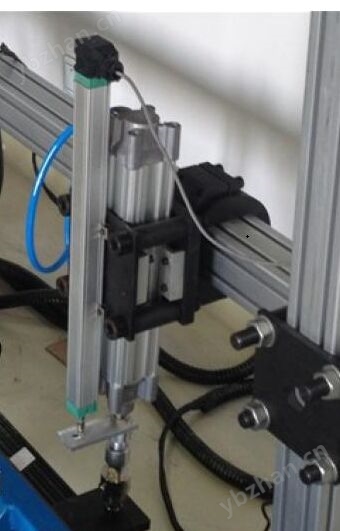

应 用：
• 注塑机、取出机
• 实验设备，执行机构，油缸配套
• 水闸控制、木工机械、液压机械等
LWF 位移传感器不 同线制(电 压输出）：
LWF-V2 输出（0-5V DC） 或者LWF-V1 （0-10V DC）
三线制（端子1：电源+，端子2：输出+，端子3：公用端）
四线制（ 端子1：电源+，端子2：输出+，端子3：输出-，端子4：电源-）
客户订 制选项 LWF- A1 ( 电流输出4-20mA）：
二线制（端子1：输出+，端子2：输入+）
三线制（端子1：电源+，端子2：输出+，端子3：公用端）
四线制（端 子1：电源+，端子2：输出+，端子3：输出-，端子4：电源-）
