产品简介

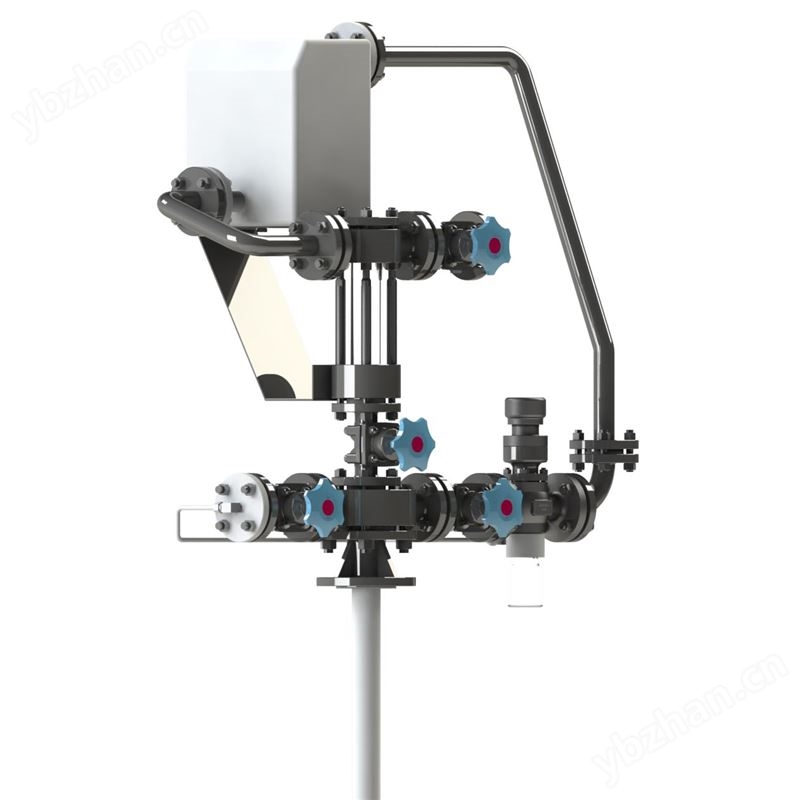

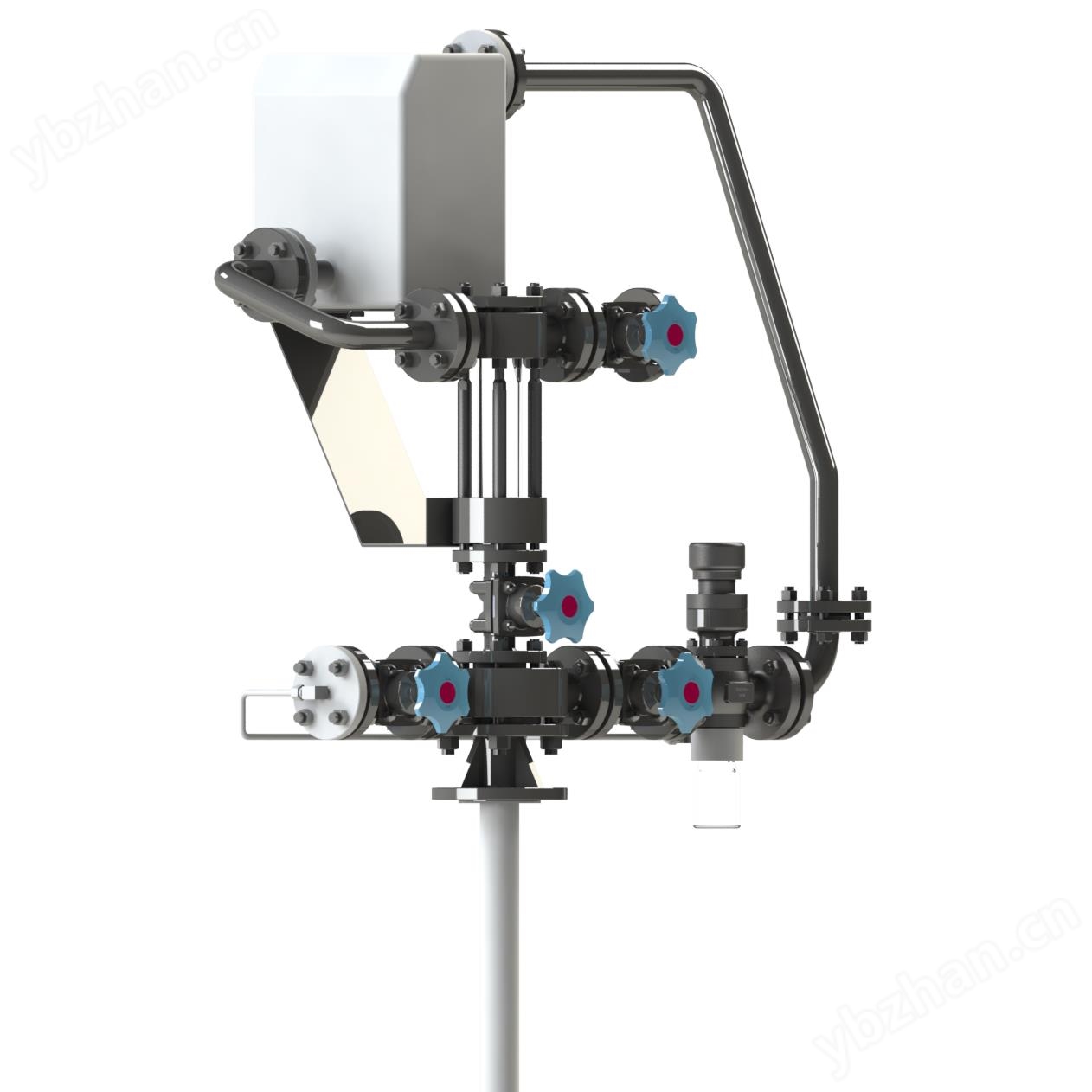

自循环取样装置采用防腐衬里，自吸隔膜泵循环采样设计用于从反应容器或储罐中取出介质，四氟吸料管配套插入管（衬氟/搪玻璃材质）浸于釜内料液以下，增加其过程的稳定性。隔膜泵以洁净压缩空气为动力，物料在取样系统中形成闭环循环回路，对其进行安全的、准确的封闭式采样。全过程快速准确、安全可靠无污染，并且无需终止反应。
技术参数
1、底座法兰尺寸:DN50 DN100
2、视镜:高硼硅玻璃
3、取样瓶容积:50/100/200ml
4、取样瓶材质：硼硅玻璃/PTFE/PFA
5、泵材质：PP/PVDF
6、主体/阀材质: SS316不锈钢/ 304不锈钢内衬四氟/PFA
7、罐内压力:常压~2bar
8、罐内温度:-19℃~130℃
9、氮气反吹压力：2-3bar
取样时反应釜内严禁超压、超温在线取样！
操作简介
自循环取样装置 取样时，开启主泵进出管路阀门，打开主泵使釜内介质循环流动，循环过程中打开取样阀进行取样，取样结束后关闭主泵，打开顶部氮气吹扫阀进行氮气吹扫管路。
操作使用步骤：
A.使用前先确认、检查各连接部位是否正确安装：
1：所有阀门处于关闭状态。
2：取样系统内、外无残余物，视镜无破损。
3：隔膜泵用0.2~0.3 MPa洁净压缩空气。
4：反吹用0.2~0.3 MPa氮气。
5：备用硼硅玻璃取样瓶1支。
B.循环回路：
1：打开（阀门1）——打开（阀门2）。
2：打开（隔膜泵）泵工作运转。
3：观察（视镜）窗口内充满物料，同时形成取样循环回路状态。
C.取样：
1：旋转取样阀手轮（顺关、逆开）。 观察取样瓶量剂，适时关闭取样阀。
2：关闭（隔膜泵）。
3：取样瓶内排气过程。
3a：当罐内常压时：打开（隔膜阀3）——关闭（隔膜阀3）。
4：取下（取样瓶）密封瓶口——装入（备用取样瓶）。
5：打开（隔膜阀4）——打开（氮气）将系统内残余物料反吹釜内——关闭（隔膜阀4）。
6：关闭（隔膜阀2）——关闭（隔膜阀1）。
7：取样结束。
清洗过程说明：
在进行整个反应釜的清洗过程中，可以按照以上取样步骤描述进行取样装置内部清洗、吹扫。
