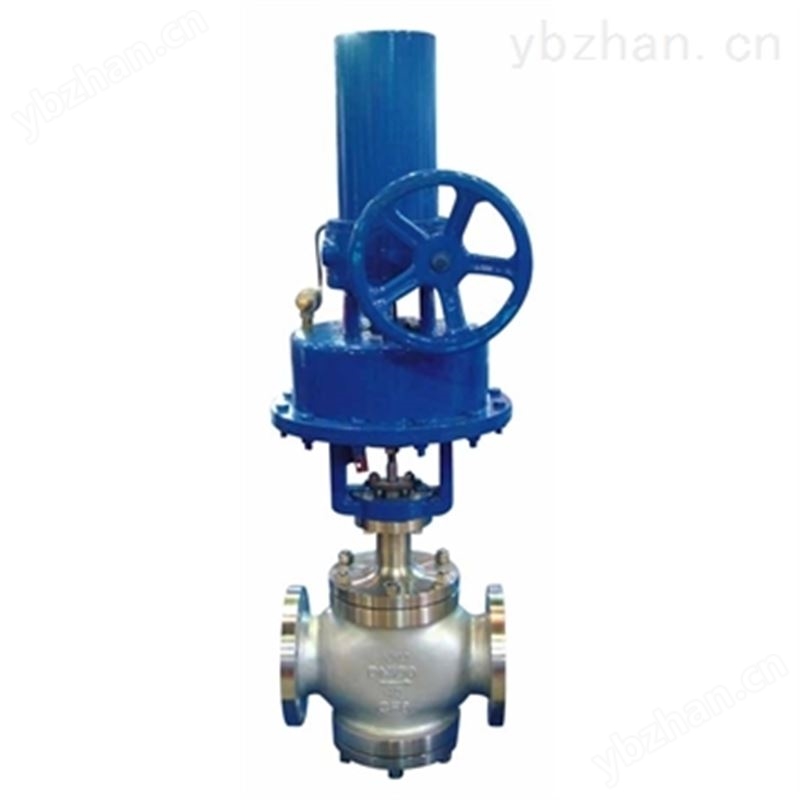

气动活塞式快速切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座型式，DN20阀芯为单导向，DN25~200阀芯为双导向，具有 结构简单，操作方便，使用可靠，快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体（氧气）介质，要求快速严密关闭，快速放空的自动控制系统中。
气动活塞式快速切断阀产品优点：
1、阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开；
2、采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30%，重量可减轻约30%；
3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%；
4、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良；
5、平衡型阀内件，提高了切断阀的许用压差；
6、波纹管密封型对移动的阀杆形成*的密封，堵绝了介质外漏的可能性；
7、活塞式执行机构，操作力大，使用压差大。
产品主要零件材料：
| 零件名称 | 材料 |
|---|---|
| 阀体、阀盖 | ZG270-500、ZG1Cr18Ni9Ti |
| 阀杆、阀芯 | 1Cr18Ni9 |
| 密封填料 | V型聚四氟乙烯 |
| 密封垫 | 1Cr18Ni9夹石棉板 |
| 蜗杆 | 45 |
| O型密封圈 | 耐油橡胶 |
| 压缩弹簧 | 60Si2Mn |
| 支架 | HT270 |
| 蜗轮箱、蜗轮、气缸、轴承盖、活塞 | HT200 |
| 推杆 | 2Cr13 |
型号规格：
| 类别 | 软密封 | 硬密封 | ||
|---|---|---|---|---|
| 常温型 | 中温型 | 高温型 | 低温型 | |
| 型号 | ZSPQ-40 | ZSPQ-40G | ZSPQ-40G | ZSPQ-40D |
| 规格 | DN20～200 | |||
性能指标：
| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
泄漏量 滴/min |
软密封 | 0 | ||||||||||
| 硬密封 | 1 | 3 | 5 | 7 | 9 | |||||||
| 切断时间 S | 1～2 | 2～4 | ||||||||||
|
额定行程偏差% |
+10 | |||||||||||
注：泄漏量试验介质为水
允许压差 MPa:
| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允许压差 | 气开 | 4.0 | 4.0 | 4.0 | 2.8 | 3.5 | 2.4 | |||||
| 气关 | 4.0 | 2.5 | 1.7 | 1.0 | 1.1 | 0.8 | 0.6 | |||||
