双层玻璃反应釜
中试级反应釜、高低温循环器、真空泵 常用组合
|
目的 /对象 |
物料的合成、蒸馏、浓缩、中试生产 |
|
设备 |
玻璃反应釜、高低温循环器与温度控制装置、真空获取与控制 |
|
过程 |
物料搅拌混合反应 |
|
结果 |
完成提取、结晶、合成反应 |
组合
|
高低温全封闭循环器 |
玻璃反应釜 |
真空泵 |
|
KEER-1035A-J-SL -EX |
EXSF-5X-F4TD |
SHB-B95 |
|
EXSF-10X-F4TD |
||
|
KEER-3035A-J-SL -EX |
EXSF-20X-F4TD |
|
|
EXSF-30X-F4TD |
||
|
KEER-5035A-J-SL |
EXSF-50X-F4TD |
|
|
KEER-10035A-J-SL -EX |
EXSF-100X-F4TD |
一、玻璃反应釜
产品介绍
双层玻璃反应釜内层容器放置反应物料，同时可抽真空和调速搅拌，夹层可导入高低温导热油，对物料进行升温和冷却。用于化学、精细化工、生物制药新材料合成等实验、中试及生产。产品可与高低温全封闭循环器、循环水式多用真空泵、隔膜真空泵、 低温冷却液循环泵配套组成系统装置 ，主要用于物料合成、蒸馏、浓缩等试验。
三层玻璃反应釜釜体有两层加套，内层加套通入一定温度的循环液体调节釜内物料温度，外层加套用真空泵抽至真空状态，实现真空保温功能。
●高硼硅玻璃材质，有优良物理、化学性能。
●可在高温 (200℃)至低温(- 12 0℃)的大温区使用。
●可在常压及真空条件下工作，静止状态下真空度可达 0.095MPa以下。
●数字显示搅拌速度，变频、恒速搅拌系统，工作平稳。
● PTFE搅拌桨(搅拌叶)。
●无死腔设计的防腐放料阀门。
●特氟龙密封，耐磨防腐蚀，保证高真空度。
●物料温度数字显示。

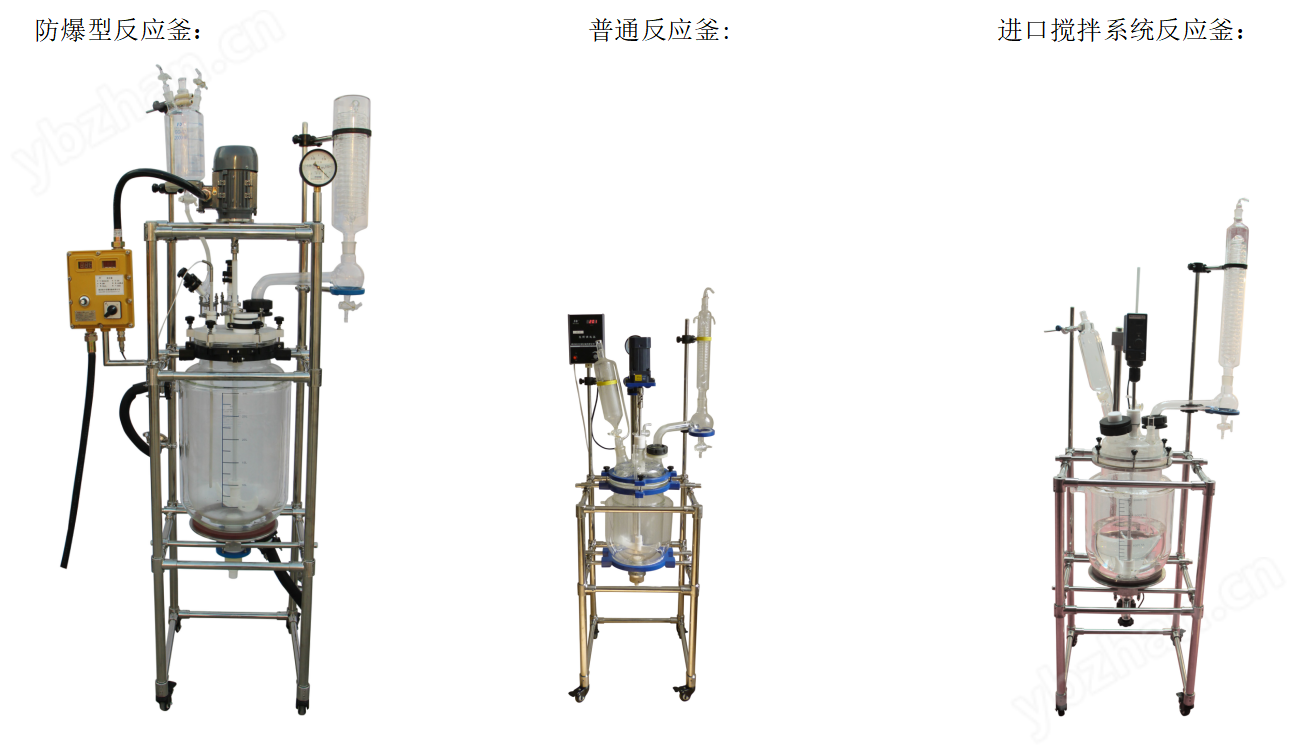

使用反应釜的 10 大理由：
1、的PTFE釜盖，2、软管快速连接器，3、缓冲软管，4、搅拌棒对准简单， 5、 搅拌密封， 6、底阀设计，7、标准釜体 ， 8、国标防爆电机，9、国标防爆变频器，10、的釜口法兰夹

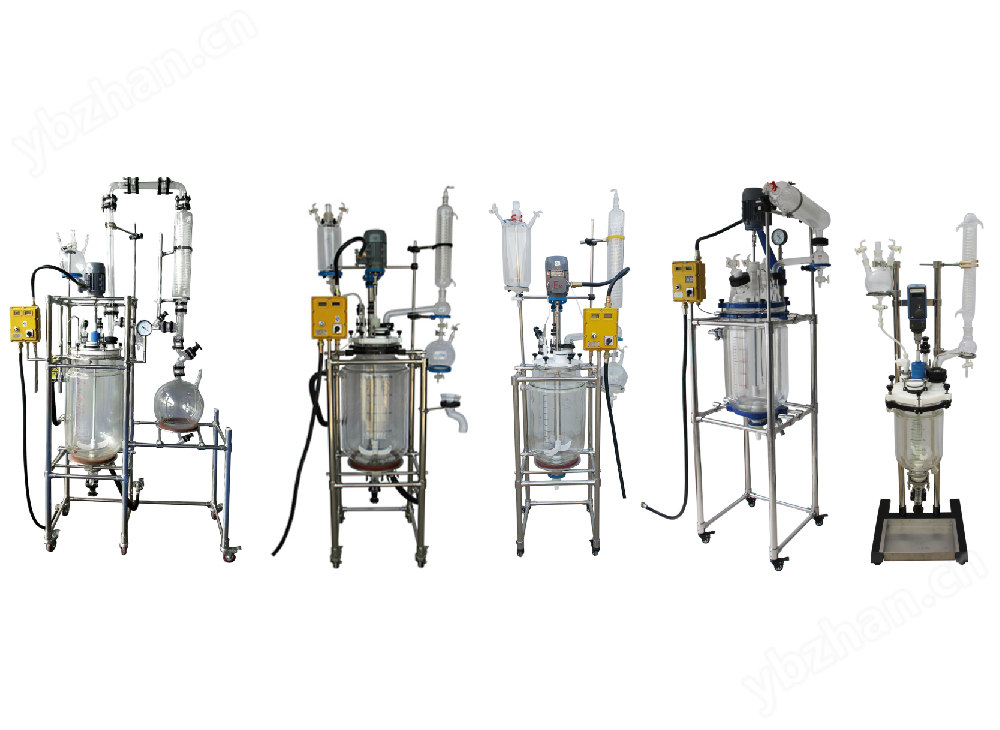

蒸馏、回流、精馏反应釜：
反应釜使用注意事项：
操作温度为 200℃，操作温度为-120℃，允许反应釜内外温度偏差为80℃。
当对反应釜进行加热或制冷时，应对反应釜内外温度进行连续监控，逐步进行升降温，避免事故出现。

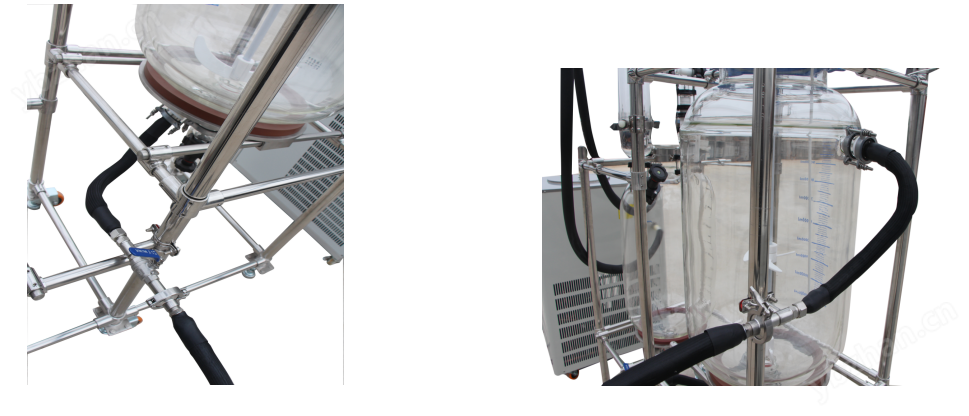

软管岐管有两个重要功能 :
支撑连接在釜体上的软管，因此减少了玻璃循环接头的压力 ，快速循环接头拆装方便 。
在更换釜体时提供方便，干净有效地将导热油从夹套中排出 ，打开下面进口处的阀门将导热油排放到其它容器。

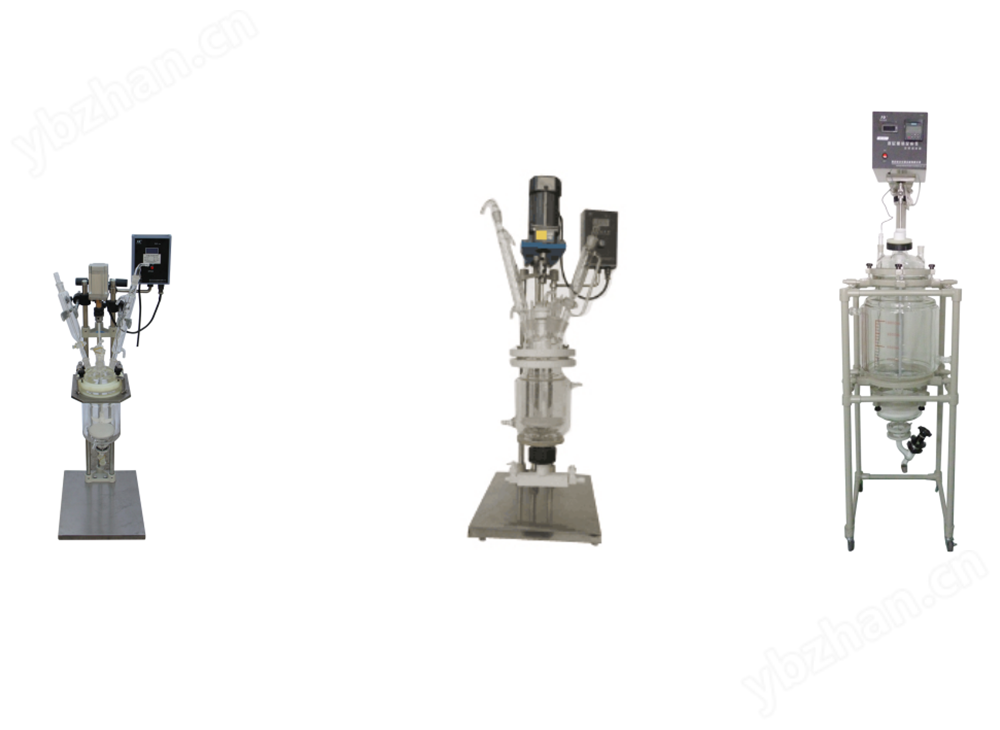

台式小型玻璃反应釜：
●釜体容积：1L、2L、3L、5L
技术参数
|
型号 |
SF-1 |
SF-2、3 |
EXSF-5X-F4TD |
EXSF-10X-F4TD |
EXSF-20X、30X-F4TD |
EXSF-50X-F4TD |
EXSF-80X-F4TD |
EXSF-100X-F4TD |
|
|
釜体容积（ L） |
1 |
2、3 |
5 |
10 |
20、30 |
50 |
80 |
100 |
|
|
釜盖口数（个） |
5 |
6 |
|||||||
|
功率（变速电机， W） |
- |
- |
- |
90 |
90 |
120 |
250 |
250 |
|
|
功率（常规电机， W） |
40 |
40 |
90 |
- |
- |
- |
- |
- |
|
|
功率（变频电机 ,W） |
- |
- |
- |
120 |
180 |
250 |
370 |
370、550 |
|
|
功率（防爆电机 ,W） |
60 |
90 |
120 |
180 |
250 |
370 |
370、550 |
||
|
电源 |
220V 50Hz |
||||||||
|
转速（ rpm） |
20-1000 |
20-650 |
|||||||
|
调速方式 |
数显变频调速、电子数显调速 |
||||||||
|
密封方式 |
PTFE组合密封 |
||||||||
|
放料阀 |
PTFE上推式/PTFE和玻璃组合下旋式 |
||||||||
|
反应物料温度显示 |
数字显示 /玻璃温度计 |
||||||||
|
传感器 |
PTFE |
||||||||
|
操作压力 |
常压或负压 |
||||||||
|
真空表 |
指针式 |
||||||||
|
外形尺寸（ mm） |
280×330×1000 |
360×330×1300 |
420×370×1500 |
580×580×1800 |
580×580×2000 |
600×600×2300 |
700×700×2500 |
800×980×2660 |
|
玻璃反应釜型号说明：
EX SF - 50 X（L） - F4 T D J
EX—防爆型
SF —产品代号
50 —容量
X—新型放料阀（玻璃阀体，四氟阀芯）
L— 老型放料阀（全四氟）
F4— 四氟釜盖
T—特氟隆陶瓷密封(全四氟搅拌棒、PTFE传感器)
D—滴加瓶
J—接收瓶

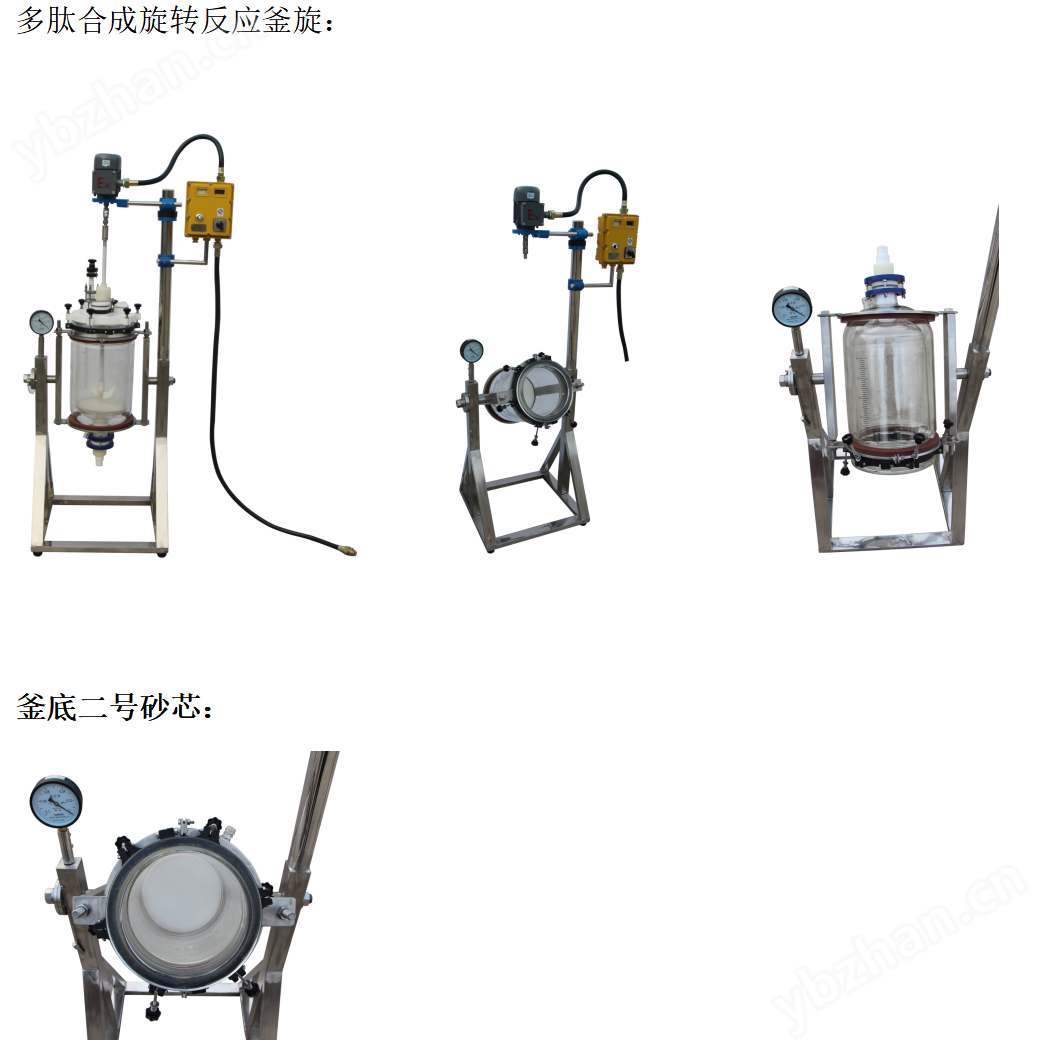

二、 多肽合成反应釜：
产品介绍：
● 该设备主要用于固相合成操作，适用于多肽等多种有机合成反应。
● 玻璃部件全部采用 3.3高硼硅玻璃。
●双层反应 釜体 。
● 釜底过滤筛板的特殊设计， 沙芯过滤， 避免釜底出现死体。
● 下放料为四氟三通放料，可对釜体内进行氮气保护。
● 304不锈钢支架 。
●釜体和釜盖分离，亦可旋转180°，便于出固体料和清洗。
●釜体装配二号砂芯。
技术参数
|
型号 |
DTSF-1 |
DTSF-2、3 |
DTSF-5 |
DTSF-10 |
DTSF-20、30 |
DTSF-50 |
DTSF-80 |
DTSF-100 |
|
釜体容积（ L） |
1 |
2、3 |
5 |
10 |
20、30 |
50 |
80 |
100 |
|
釜盖口数（个） |
5 |
6 |
||||||
|
电机功率（ W） |
40 |
40 |
90 |
90 |
90 |
120 |
250 |
250 |
|
功率（防爆电机 ,W） |
90 |
120 |
180 |
250 |
370 |
370、550 |
||
|
电源 |
220V 50Hz |
|||||||
|
转速（ rpm） |
20-1000 |
20-650 |
||||||
|
调速方式 |
电子数显调速 |
数显变频调速 |
||||||
|
密封方式 |
PTFE组合密封 |
|||||||
|
放料阀 |
PTFE（可接氮气保护） |
|||||||
|
过滤砂芯 |
标配 2号（另有1、2、3号可选） |
|||||||
|
反应物料温度显示 |
数字显示 |
|||||||
|
真空表 |
指针式 |
|||||||
|
外形尺寸（ mm） |
280×330×1000 |
360×330×1300 |
420×370×1500 |
580×580×1800 |
580×580×2000 |
600×600×2300 |
700×700×2500 |
800×980×2660 |
三、超声波化学反应釜
产品介绍：
超声化学主要是利用超声波加速化学反应，提高化学产率的一门学科。利用超声能够加速和控制化学反应，提高反应产率，改变反应历程和改善反应条件以及引发新的化学反应等。

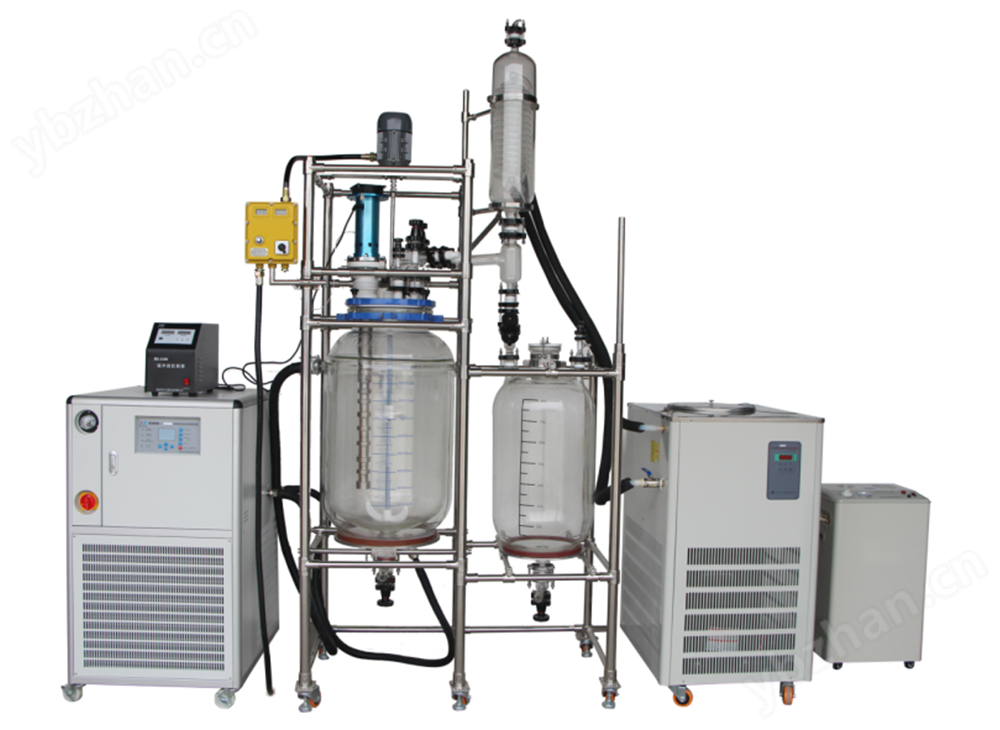

中试级超声波成套反应釜组合装置：
超声波化学技术
超声化学 ( Sonochemistry )是声学与化学相互交叉渗透而发展起来的一门新兴边缘学科，是声学与化学的前沿学科之一。超声化学主要是利用超声波加速化学反应，提高化学产率的一门学科。利用超声能够加速和控制化学反应，提高反应产率，改变反应历程和改善反应条件以及引发新的化学反应等。
1. 超声化学的作用机理
超声化学是利用超声能量加速和控制化学反应，提高反应产率和引发新的化学反应的一门边缘学科。超声化学主要源于声空化 —液体中空腔的形成，振荡，生长收缩及崩溃，以及引发的物理和化学变化。液体声空化过程是集中声场能量并迅速释放的过程。空化泡崩溃时，在极短时间和空化泡的极小空间内，产生5000K以上的高温和大约5.0 5 ×10 8 Pa的高压，速度变化率高达10 10 Ks，并伴生强烈的冲击波和时速高达400Km 的微射流，这就为在一般条件下难以实现或不能实现的化学反应，提供了一种新的非常特殊的物理环境，开启了新的化学反应通道。其现象包括两个方面，即强超声在液体中产生气泡和气泡在强超声作用下的特殊运动。在液体内施加超声场，当超声强度足够大时，会使液体中产生成群的气泡，成为“声空化泡”。这些气泡同时受到强超声的作用，在经历声的稀疏相和压缩相时，气泡生长，收缩，再生长，再收缩，经多次周期性振荡，最终以高速度崩裂。在其周期性振荡或崩裂过程中，会产生短暂的局部高温，高压，加热和冷却的速度率大于10 10 Ks，并产生强电场，从而引发许多力学，热学，化学，生物等效应。反应体系的环境条件会极大地影响空化的强度，而空化强度则直接影响到反应的速率和产率。这些环境条件包括反应温度，液体的静压力，超声辐射频率，声功率和超声强度。另外，溶解气体的种类和数量，溶剂的选择，样品的制备以及缓冲剂的选择对空化强度也有很大影响。 超声波可改变液体，固体发生化学反应的途径，它所产生的高温，高压可使声化学通过一条不同寻常的途径来促进声能量和物质的相互作用。实验室常用的超声反应器有，超声清洗器，超声细胞粉碎器等。
2. 超声在电化学中的应用
超声在电化学中的应用主要有超声电分析化学，超声电化学发光分析，超声电化学合成，超声电镀等。超声与电化学的结合具有许多潜在的优点，这些优点包括电极表面的清洗和除气，电极表面的去钝化，电极表面的侵蚀；加速液相质量传递；加快反应速率；增强电化学发光；改变电合成反应的产率等。
3. 超声化学在催化化学中的应用
超声作为一种特殊的能量作用形式，与热能，光能和离子辐射能有显著的区别。声空化作用时间短，释放出高能量。例如，在高温条件下，有利于反应物种的裂解和自由基的形成，从而形成了更为活泼的反应物种，有利于二次反应的进行，提高了化学反应的速率。同时，气泡崩溃时产生的高压，一方面，有利于高压气相中的反应，另一方面，由于高压存在导致的冲击波和微射流现象，在固液体系中起到很好的冲击作用，特别是导致分子间强烈的相互碰撞和聚集，对固体表面形态，表面组成都有极为重要的作用。总之，超声对于化学反应的影响，并不是直接作用于分子，而是间接地影响化学反应，这种作用对于催化反应体系尤为明显。
4. 超声在水处理过程的应用
超声技术应用于难降解有毒有机污染物时，主要是当超声波照射水体环境时，其高能量的输出将产生涡漩气泡，而气泡内部的高温高压状态，可将水分子分解生成强氧化性的氢氧自由基，这些自由基对于各种有机物都有很高的反应速率，可将其氧化分解成其它较简单的分子，最终生成 CO 2 和 H 2 O。大量的事实表明，声化学处理方法在治理废水中难生物降解有毒有机污染物方面卓有成效。对于有机相水相的多相反应体系，利用超声波照射时，被乳化的液体通过交错时间的接触面积，快速进行反应，甚至在没有催化剂的条件下也能发生反应。有机物经超声处理后的分解产物与高温焚烧处理类似。
5. 超声在纳米材料制备中的应用
近年来，声化学方法已成为制备具有特殊性能新材料的一种有用的技术。声空化所引发的特殊的物理，化学环境已为科学家们制备纳米材料提供了重要的途径。用声化学分解高沸点溶剂中的挥发性有机金属前体时，可以得到具有高催化性能的各种形式的纳米结构材料。在制备方法上主要有，超声雾化分解法，金属有机物超声分解法，化学沉淀法和声电化学法等。
双层玻璃反应釜（防爆型） 喷四氟
双层玻璃反应釜（防爆型）
产品介绍：
● 可作为反应釜、结晶釜、分液器用。
l 双层玻璃反应釜配有防爆电机，变频调速，转速恒定，无电刷、无火花，安全稳定，可连续工作。
l .双层玻璃反应釜玻璃夹层内可通入不同的冷热循环液体。接上我公司给反应釜配套的高低温循环机，加热、制冷循环工作只用一种介质，从高温 1 00℃降到负 8 0℃全称不用换介质，可在不同温区下做反应。
l 下放料口具法兰口和聚四氟阀门，容器内，可拆卸便于固体物料出料。
l 具有标准口插口可选择组装回流，蒸馏合成等装置
l PTFE搅拌棒
EXSF-50X技术参数:
|
名称 |
备注 |
|
型号 |
EXSF-50X |
|
产品标准 |
Q/SHJFO2-2009符合GB3836.2-2000(爆炸性气体环境用电器设备。部分：隔爆型：“d”) |
|
反应釜体 |
釜体容积： 50L； |
|
反应釜盖 |
玻璃釜盖（中间为搅拌法兰口： DN 5 0，滴加口：4 0 #磨口， 氮气接入口 ： 3 4 #磨口，温度计口：法兰口，蒸馏、回流口：DN 5 0球磨口，固体加料法兰口：DN80） |
|
滴加瓶 |
2L |
|
接收瓶 |
1 0L |
|
冷凝管 |
蛇形冷凝器 |
|
分水器 |
选配 |
|
搅拌电机 |
防爆变频电机，可保证长时间运转不发热 |
|
功率 |
370W |
|
电源 |
220V 50Hz |
|
数显变频器
|
防爆变频器调速， 转速数显，无极调速 转速： 1 0 ～ 700 转／ min |
|
数显温度计 |
数字显示反应物料温度，量程 -100 ℃～ 200 ℃ |
|
温度传感器 |
四氟 PT100 |
|
搅拌桨 |
PTFE搅拌桨，内芯304不锈钢，增强扭矩 釜内搅拌。 |
|
搅拌密封方式 |
机械密封 |
|
固体投料口 |
PTFE抗压型 |
|
蒸馏、回流头 |
配有冷凝器，回流装置，回流、蒸馏双功能。 |
|
蒸馏装置 |
可扩展（选配） |
|
放料阀 |
PTFE和玻璃组合放料阀，下展式出料阀 |
|
循环接头 |
全部采用球磨口法兰连接，增加强度，折断，配有缓冲软管 |
|
不锈钢可移动支架 |
304不锈钢喷四氟，不锈钢带刹车脚轮 |
|
操作温度 |
设计温度范围： -150 ℃～ 250 ℃ 实际温度范围： -100 ℃～ 200 ℃ |
|
真空度 |
0.098 Mpa |
|
轴承 |
采用进口四氟陶瓷轴承，防腐蚀，防卡死，生锈 |
