变压器铁芯/夹件接地在线监测系统用于监测变压器铁心及夹件接地故障电流，可实现对铁心接地电流进行连续、在线监测，通过监测可以实时监控设备的绝缘状况，且能及时发现内部绝缘受潮或受损、铁心多点接地、箱体内异物、油箱油泥沉积等故障。对事故做到早预防早处理。更重要的是能为此类设备的状态检修提供可靠的数据依据

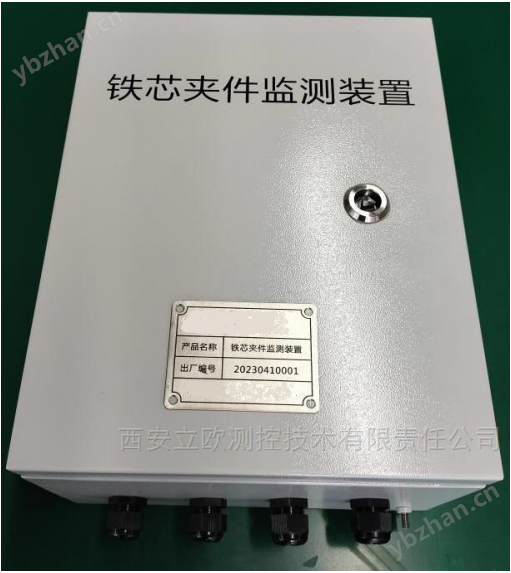

变压器铁芯夹件接地在线监测系统

监测意义

变压器是电力系统中关键的设备之一，它的正常运行是电力系统安全、可靠、稳定、经济运行的重要保证。电力变压器运行时，绕组周围存在着交变的磁场，因电磁感应的作用，高压绕组与低压绕组之间，低压绕组与铁心之间，铁心与外壳之间存在着寄生电容，带电绕组将通过寄生电容的耦合作用，使铁心对地产生悬浮电位，因铁心及其它金属构件与绕组的距离不相等，使各构件之间存在着电位差，当两点之间的电位差达到能够击穿其间的绝缘时，便产生火花断续放电，对变压器油和固体绝缘产生不良影响，故需要把铁心与外壳连接，使它与外壳等电位。若铁心或其他金属构件有两点或多点接地时，接地点就会形成闭合回路，造成环流，会引起变压器本体局部过热，导致油分解，进而导致绝缘性能下降，严重时，会使铁心硅钢片烧坏，造成主变重大事故，故主变铁心必须接地。否则铁心对地会产生悬浮电压或铁心多点接地而产生发热故障，严重威胁变压器以及电网的安全。通过对铁心接地电流的监测，能及时发现铁心多点接地等故障，防患于未然，把故障消灭在萌芽状态。在大型高压电气设备电力变压器中，由于铁心多点接地故障及其它异常情况，绝缘油中会产生多种气体，电力部门惯用的检测手段是检测溶解在绝缘油中的故障气体以及对设备的绝缘油采样后进行气体色谱分析和用钳形电流表测变压器铁心外引接地套管的接地下引线的电流，以便尽快地发现潜伏性故障。然而，在检测铁心多点接地现象时，区分微弱的接地故障电流与强电磁环境干扰等有一定的难度，且不能在线分析，检测精度和实时性都存在问题。

无线变压器铁芯夹件接地在线监测系统 ——监测意义

变压器铁芯/夹件接地在线监测系统用于监测变压器铁心及夹件接地故障电流，可实现对铁心接地电流进行连续、在线监测，通过监测可以实时监控设备的绝缘状况，且能及时发现内部绝缘受潮或受损、铁心多点接地、箱体内异物、油箱油泥沉积等故障。对事故做到早预防早处理。更重要的是能为此类设备的状态检修提供可靠的数据依据。其工作原理为：

系统采用高精度穿心式传感器将铁心及夹件上的接地电流信号转换为电压信号，电压信号进入信号调理电路，信号调理电路根据电压大小自动切换量程，最后进入以DSP为处理核心的信号测量板，该信号测量板选用高性能的32位数字处理芯片DSP为核心处理器。铁心及夹件接地电流中伴有现场的干扰信号，计算时首先要把这些干扰信号剔除掉。传统的方法是使用模拟滤波器将干扰信号除掉，但模拟滤波器易受环境温度、湿度影响，且随着时间的变化易产生零漂等现象，从而引入新的“干扰”。而DSP强大数字计算功能可以使用数字滤波算法代替原来的模拟滤波算法。数字滤波算法不受温度、湿度等环境影响且零漂移，可以解决模拟滤波器带来的各种问题。信号测量板将铁心及夹件的接地电流计算出来后通过数字总线上传到间隔层监测IED。间隔层IED采用统一的嵌入式平台实现分析判断、报警和远传数据等功能。通过监测运行中铁心接地电流的大小，自动判断变压器铁心存在铁心不接地或铁心多点接地现象，从而防止铁心形成悬浮电位及局部过热而引发的一系列故障，确保电力变压器安全运行。

系统特点

l 采用穿心式互感器，与二次回路*隔离，安全性高

l 采用分布式测量结构，即就地测量、数字传输，规约符合DL/T860标准

l 可带电安装，即不需要主设备停电安装，方便、快捷的接入系统

l 采用数字滤波方法，摈除模拟滤波器带来的“零漂问题”

l 采用高精度有源零磁通传感器，根据被测量电流大小智能选择调理电路及放大倍数，有效提高了测量精度

l 具有现场实时温湿度测量功能并能上传后台软件，丰富了监测信息，运行人员在后台能看到现场温湿度的连续变化信息。

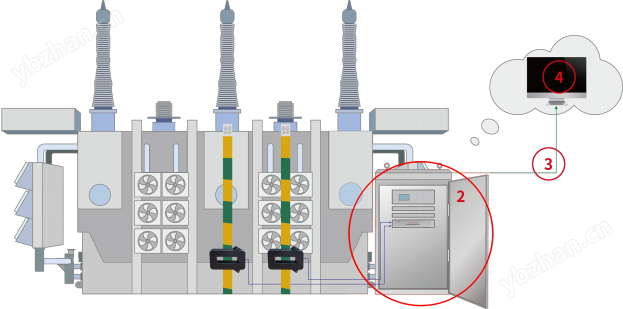

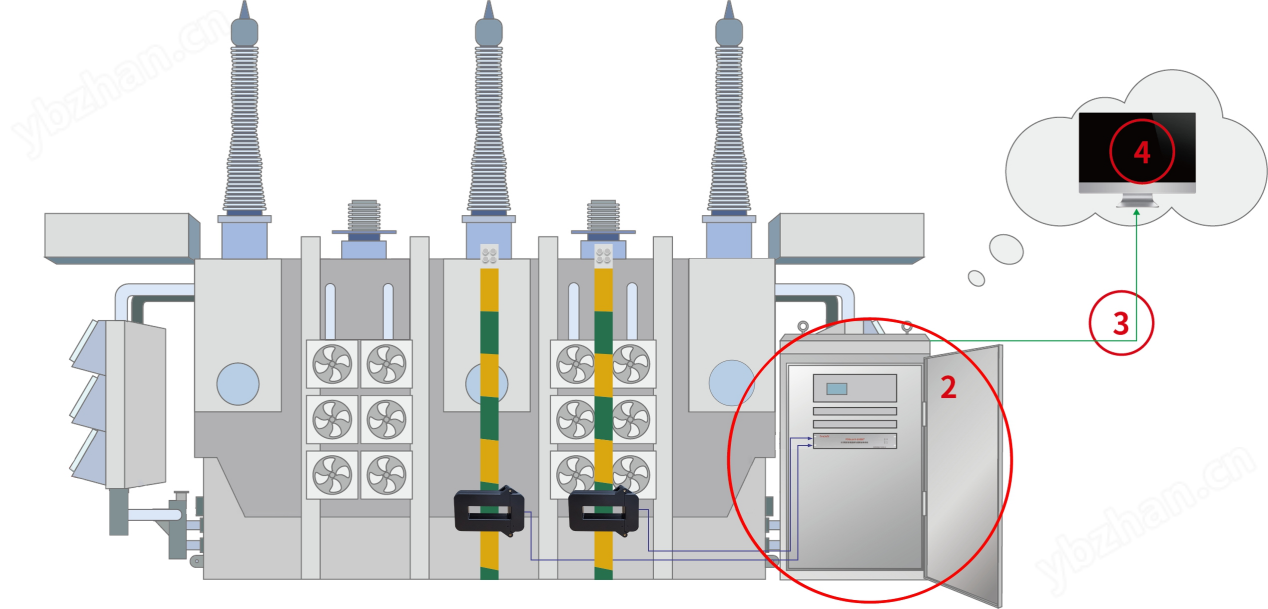

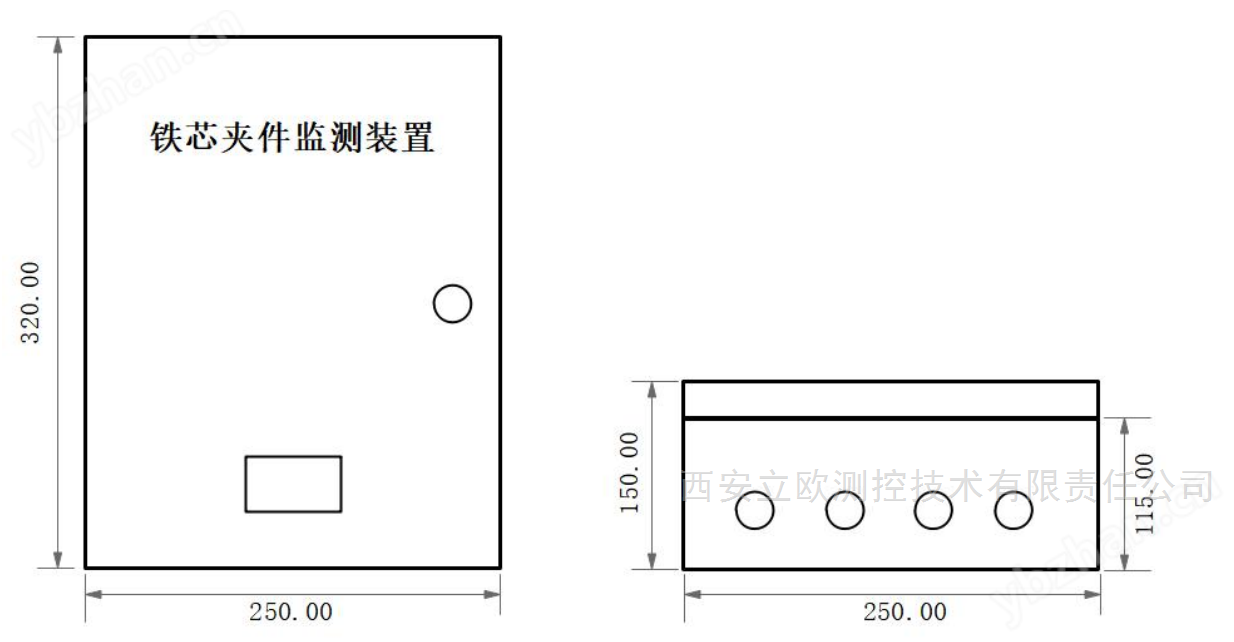

系统示意图

主要技术参数

泄漏电流测量范围：0～10000mA

泄漏电流测量精度：±0.5%或±0.1mA

系统频率：46～60Hz

采样周期：≤5S（可设置）

通信接口：IEC61850、RS485

系统设计使用寿命：10年

LE-TTX200

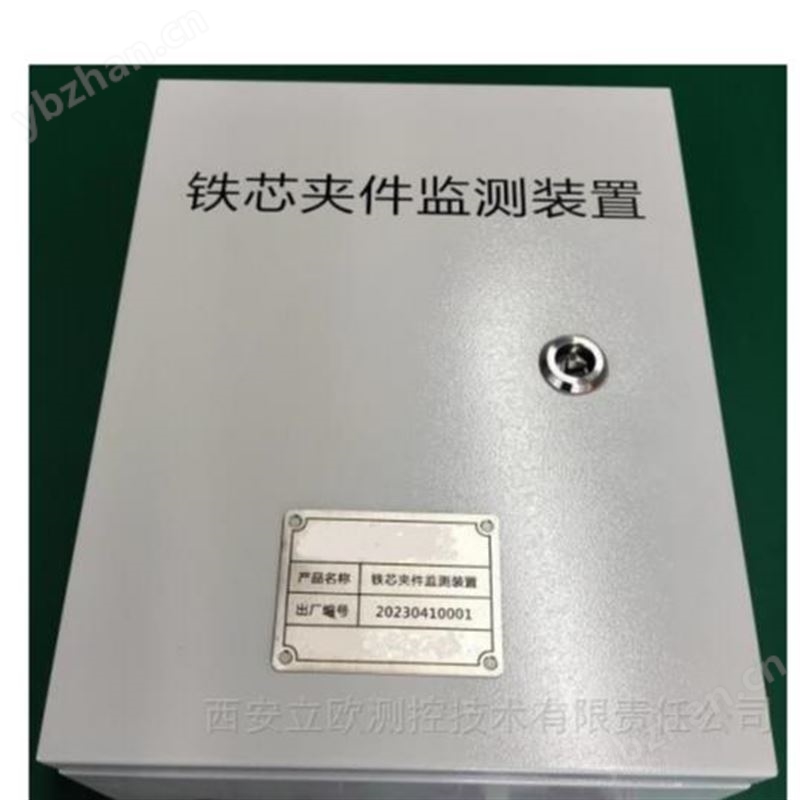

变压器铁芯夹件接地电流在线监测系统

LE-TTX200

变压器铁芯夹件接地电流在线监测系统

供电系统中，电 ⼒ 变压器是电 ⼒ 系统中最重要电 ⽓ 设备， ⼀ 旦出现故障，将会对电 ⼒ 系统造成严 重的后果；正  常运 ⾏ 时，电 ⼒ 变压器的变压器铁芯只有 ⼀ 点接地， ⼀ 旦出现变压器铁芯两点接地或者多点接地， 则电 ⼒ 变压  器的变压器铁芯与 ⼤ 地之间将形成电流回路 ， 电流回路中的最 ⼤ 电流可达 ⼏⼗ 安培，将会造成变压器铁芯局部 过热甚 ⾄ 烧毁。

LIOUSENSOR（立欧测控）LE-TTX200系统专注于通过对铁 芯接地电流的实时监测来反映出变压器是否存在铁  芯多点接地，具有实时性好、精度 ⾼ 的优势，可及时准确的发现故障隐患，避免 ⼈⼯ 巡检导致 的 ⼈⼒ 物 ⼒ 浪费 以及时效性差导致的安全隐。

变压器接地电流监测系统能实现什么？

大型电力变压器的接地电流连续监测

LE-TTX200系统结合了先进的硬件和软件技术，可以 ⼀ 年36 5天实时连续监测电 ⼒ 变压器的接地电流，允许您  全 ⾯ 的了解有关变压器的铁芯及夹件的负 ⾯ 状态，并采取 纠正 ⾏ 动，确保设备安全，可靠运 ⾏ 。

同时监测多台变压器

变压器接地电流监测系统可实现同时监测多台变压 器，所有变压器的监测状态 ⼀ 览 ⽆ 余。

直观的用户界面

变压器接地电流检测系统可以使您远程配置和监测 系统，查看实时接地数据和历史趋势以及分析收集 的原始数据。

全面的项目支持

我们在电 ⼒ 变压器的接地电流监测领域拥有丰富的经验。我们的专业服务 ⼯ 程师团队会在接地电 流监测系统的 设计、安装和调试过程中为您提供完整的指导和 ⽀ 持。

客户收益

• ⼀ 站式在线监测 ⽅ 案避免代价 ⾼ 昂的设 备故障，延 ⻓ 变压器的 ⽣ 命周期；

• 预防性的监测确保操作的稳定性，减少供电中断；

• 基于LIOUSENSOR（立欧测控） 的微安级 ⾼ 精度电流互感器， ⾮ 侵 ⼊ 的安装 ⽅ 式，安装 ⽅ 便，减少停机时间；

• 基于先进的软件系统以清晰的图形显示接地电流，创 ⽴⾼ 准确度的设备状况报告体系 ，降低维护成本；

• 系统可与局放震动等监测系统相互兼容，提 ⾼ 了投资回报率。

系统组成

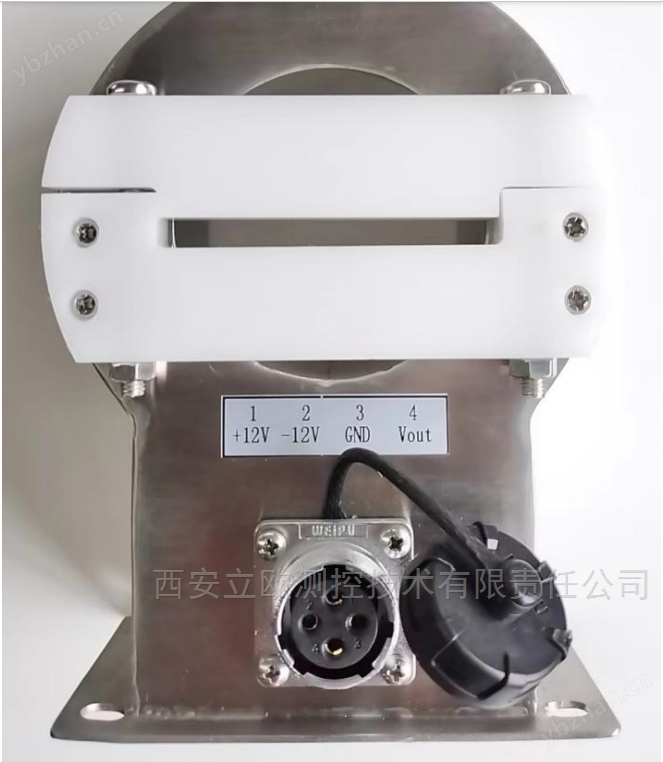

① 微安级开合式高精度电流互感器

• 专为电 ⼒ 变压器安装 ⽽ 设计和制造；

• ⾼ 精度和 ⾼ 灵敏度的测量；

• 双层屏蔽技术。

GMCT-80

② 光纤通讯系统

• 将光信号转为电信号，然后通过相应 接 ⼝ 传输 ⾄ 计算机；

• 可以同时使 ⽤ 单模和多模光纤；

• 实现 ⻓ 距离不间断的数据传输；

• 确保数据采集的同步性。

③ 信号采集及数据处理单元                 ④ 中心计算机及服务器

• 可定制集成第三 ⽅ 传感器； • 最新的数据库系统，上传云端数据存储和检索；

• 采 ⽤ RS485通讯传输接 ⼝ ； • 基于多种软件的数据访问和可视化；

• 采 ⽤ MODBUS通讯规约， ⽅ 便转换为其他通讯规 约与各种接 ⼝ 互联；

• 可采 ⽤ 2U型箱体式或壁挂式，安装 ⽅ 便快捷。

传感器及附件

本系统所采 ⽤ 的传感器是LIOUSENSOR（立欧测控） ⾃ 主研发的先进的微安级电流互感器，其介绍及参数请 访问我们的 ⽹ 站，以了解更多。

GMCT-80 微安级电流互感器参数表

相关使用线材，我们可根据客户的项目实际需 要量身定制。
