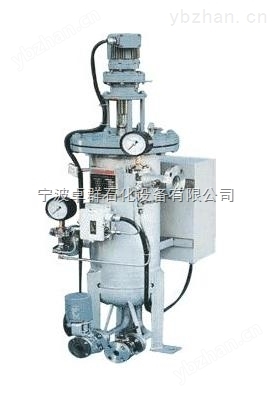

全自动冲洗过滤器（SQD型） 卓群石化
一、功能与用途
本产品采用*样机研制而成，SQD系列全自动清洗过滤器适用于废水处理流程，钢铁厂冲渣水、电厂流程并冷却水，造纸工序及进水，化工生产流程及灌溉，高层建筑供水系统等场合用以滤去水中3500-80微米粒径的各种硬质颗粒，确保系统的安全可靠的运行。
全自动冲洗过滤器（SQD型） 卓群石化
一、功能与用途
本产品采用*样机研制而成， SQD 系列全自动清洗过滤器适用于废水处理流程，钢铁厂冲渣水、电厂流程并冷却水，造纸工序及进水，化工生产流程及灌溉，高层建筑供水系统等场合用以滤去水中3500-80微米粒径的各种硬质颗粒，确保系统的安全可靠的运行。
二、结构与工作原理
全自动清洗过滤器，由主机和电控箱组成。主机结构是由过滤器体，过滤芯，减速机电动排污阀，传动轴，差压控制器等部件构成。过滤器体是一个平盖罐体。罐体上部为浊水腔，中部为清水腔，下部为排污腔。上侧部有进水口，中侧部有出水口，低部有电动排污阀。侧面有压力差控制器。过滤芯是不锈钢密纹平织形滤网。 SQD 系列全自动清洗过滤器构造为尼龙刷及外壳采用优质碳钢简体，具有处理量大、使用寿命长、清洗效率高等特点。本机采用高科技的压差控制器、控制自动清洗过滤网。当过滤器进出口压差达到设定值时，电动控制箱发出信号驱动电机转动，排污阀自动打开。排污口形成真空状态。附吸在滤网上的杂质微粒被转动的尼龙刷清除。污水从自动排污阀排出。当过滤器进出口压差恢复正常，电机停止运转，电动排污阀延时关闭。整个过程中，物料不断流，实现了连续化、自动化生产。
产品结构尺寸：
|
DN |
L |
H1 |
H2 |
H3 |
H4 |
HT |
H |
|
|
50 |
2 |
350 |
600 |
380 |
100 |
460 |
1250 |
720 |
|
100 |
4 |
480 |
840 |
500 |
100 |
660 |
1530 |
1000 |
|
150 |
6 |
560 |
1120 |
660 |
120 |
870 |
1910 |
1320 |
|
200 |
8 |
640 |
1240 |
700 |
120 |
1000 |
2090 |
1480 |
|
250 |
10 |
700 |
1460 |
820 |
140 |
1250 |
2350 |
1700 |
|
300 |
12 |
920 |
1920 |
1040 |
140 |
1550 |
2980 |
2240 |
|
400 |
16 |
1120 |
2360 |
1260 |
160 |
1910 |
3530 |
2760 |
|
500 |
20 |
1400 |
2790 |
1440 |
200 |
2300 |
4150 |
3290 |
|
600 |
24 |
1600 |
3140 |
3140 |
220 |
2600 |
4550 |
3690 |
维修和保养原则与订货须知:
1、过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持*。
2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这是压力降增大，流速会下降，需及时清除过滤芯内的杂质。
3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或 损坏，否则，再装上去的过滤器，过滤后介质的纯
度达不到设计要求，压缩机，泵，仪表等设备会遭到破坏。
4、如发现不锈钢钢丝变形或损坏，需马上更换。
