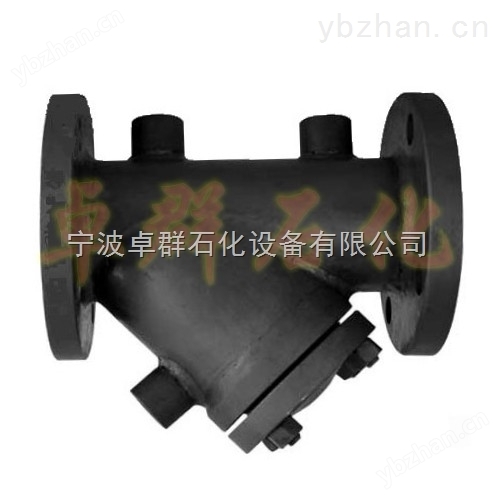

夹套加热Y型过滤器（SRY-IJ型） 卓群石化
宁波卓群石化设备有限公司 拥有成熟的《 Y 型管道过滤器》产品制造|加工|成型技术。目前 卓群 牌过滤器已在各种行业中得到广泛应用包括化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域！
一，
产品概述
：
Y
型过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和其它设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点。
二，
适用介质
：
Y
型过滤器适用于化工、石油化工生产中弱腐蚀性物料如：水、油品、氨、烃类等。
化工生产中的腐蚀性物料如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
制冷中的低温物料如：液甲烷、液氨、液氧和各种冷剂。
食品、制药生产中有卫生要求的物料如：啤酒、饮料、乳制品、糖浆等。
产品结构尺寸：
|
公称直径DN |
安装尺寸mm |
夹 套 |
管塞N |
|||
|
L |
H |
进口a |
出口b |
蒸汽压力 |
||
|
20 |
370 |
235 |
G1/2 |
G1/2 |
≤0.6MPa |
Rc1/4 |
|
25 |
370 |
235 |
G1/2 |
G1/2 |
Rc1/4 |
|
|
32 |
390 |
275 |
G1/2 |
G1/2 |
||
|
40 |
390 |
285 |
G3/4 |
G3/4 |
||
|
50 |
420 |
295 |
G3/4 |
G3/4 |
Rc3/8 |
|
|
65 |
450 |
330 |
G3/4 |
G3/4 |
||
|
80 |
500 |
370 |
G3/4 |
G3/4 |
||
|
100 |
575 |
415 |
G3/4 |
G3/4 |
||
|
125 |
650 |
450 |
G3/4 |
G3/4 |
||
|
150 |
700 |
525 |
DN25 |
DN25 |
Rc3/4 |
|
|
200 |
890 |
610 |
DN25 |
DN25 |
||
维修和保养原则与订货须知:
1、过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持*。
2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这是压力降增大，流速会下降，需及时清除过滤芯内的杂质。
3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或 损坏，否则，再装上去的过滤器，过滤后介质的纯
度达不到设计要求，压缩机，泵，仪表等设备会遭到破坏。
4、如发现不锈钢钢丝变形或损坏，需马上更换。
