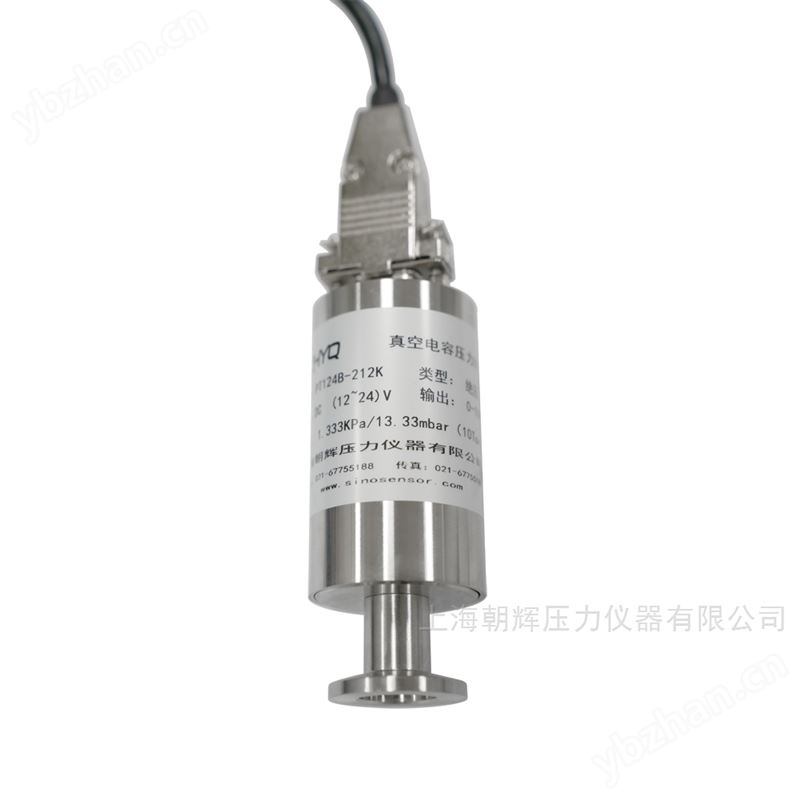

电容式压力计使用高稳定电容敏感元件，具备出色的抗过压能力和优异的长期稳定性，适用于在光伏、半导体及工业市场中对过程控制至关重要的精密真空测量。先进制造技术与工艺，保障了应用场景中的可重复性，本压力计工作电压为24V DC，具有标准的（0~10）V DC模拟输出信号，全刻度测量，可用范围为1Torr（133Pa）至10Torr（1.33kPa）。
主要特点
行业标准接头
高精度：标准±0.5%读数，可选±0.25%读数
精密膜片保证优异的性能
工作温度补偿范围宽
电路噪声低、响应快
不易受环境条件变化影响
出色的抗过压设计
过载和爆破压力额定值
规格参数
| 量程 | 10Torr.A/1.33kPa.A |
| 精度 | ± 0.5%读书; ±0.25%读数（可选） |
| 工作电压 | (18～24)V DC |
| 输出信号 | (0～10)V DC |
| 工作温度 | (10～50)℃ |
| 测量介质 | 气体 |

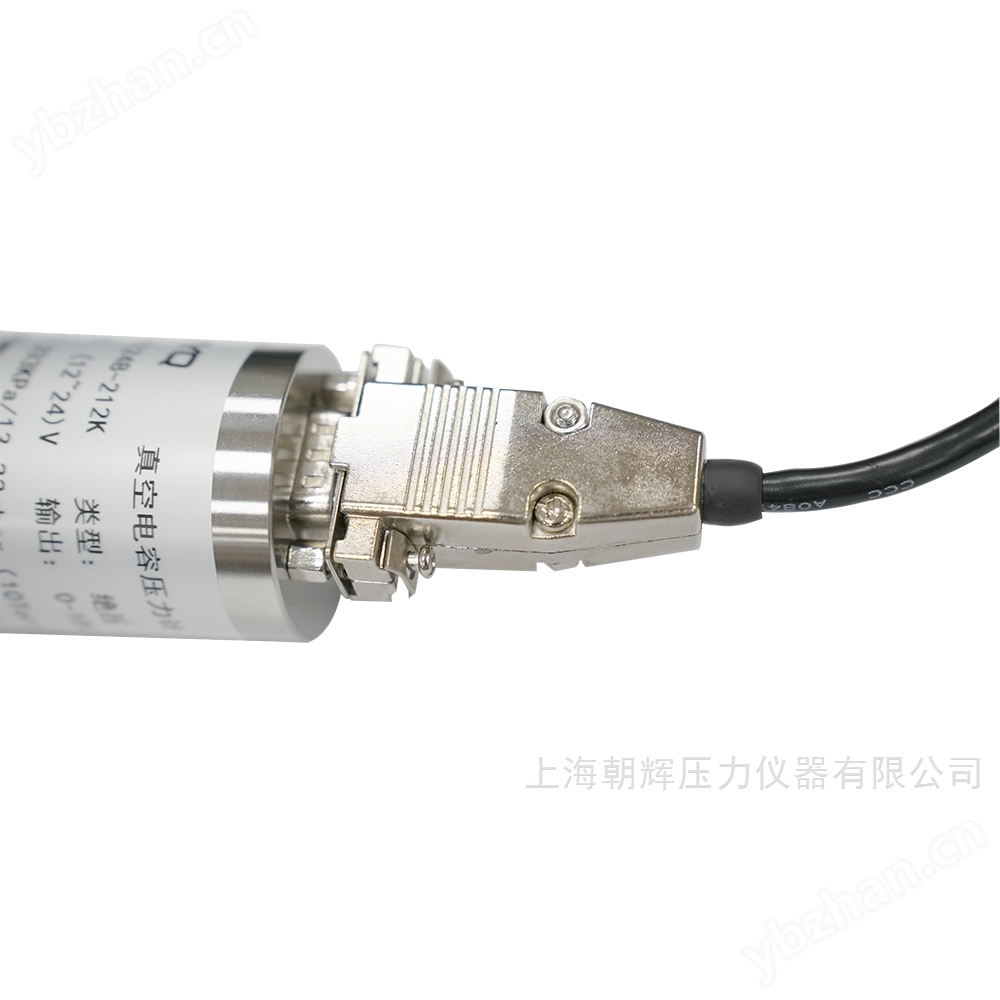

| 电气接头 | 9 pin模拟接口 |

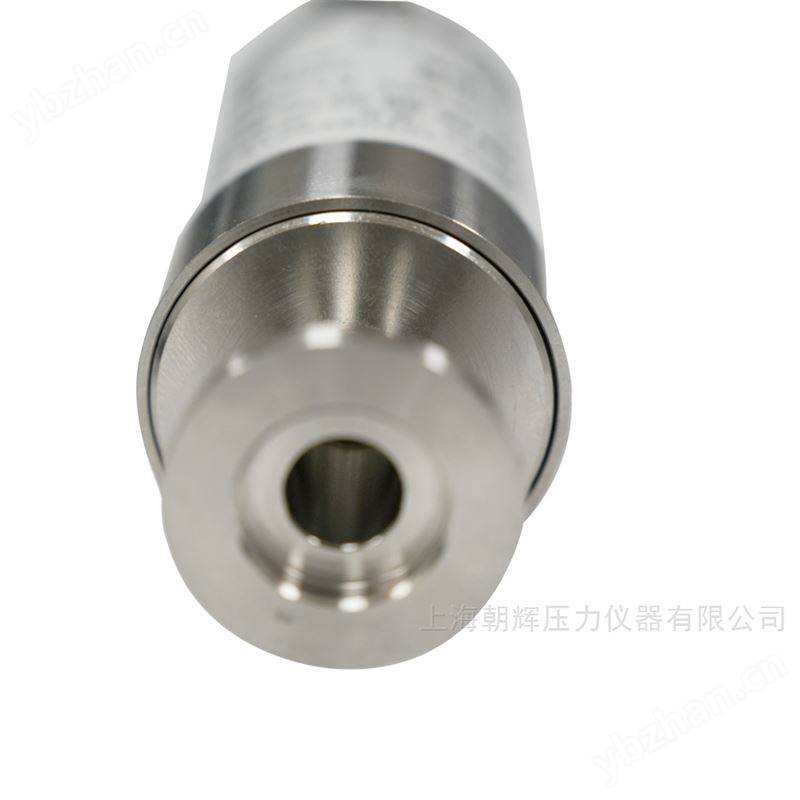

| 过程连接 | KF16 |
| 上电预热时间 | 10min |
| 外壳材质 | 不锈钢 |
| 接液材料 | 镍基合金 |

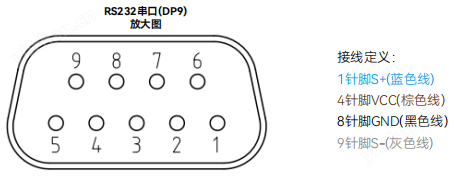

接线定义
电容式压力计 标定操作说明
标定准备
1 将0.5T、5T、10T对应调整窗保护扣取下；
2 准备一字小螺丝刀一把。
标定操作
1 将外部气压调整到0.5T,等待1min气压稳定后，用一字小螺丝刀先顺时针旋转半圈0.5T电位器再回半圈0.5T电位器；
2 将外部气压调整到5T,等待1min气压稳定后，用一字小螺丝刀拨动一下5T按键；
3 将外部气压调整到10T,等待1min气压稳定后，用一字小螺丝刀先顺时针旋转半圈10T电位器再回半圈10T电位器；
4 完成上述三步动作后标定完成。
标定操作注意事项
1 在标定过程中必须等待1min外部气压稳定后才能旋转0.5T及10T电位器或拨动5T按键，10T标定完成后，变送器自动保存记录数据。
2 如需重新标定0.5T或5T压力点,10T压力也需要重新标定（10T电位器同时起着保存的作用）
