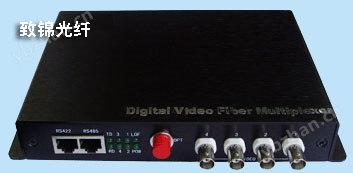

4路数字视频光端机系列

产品概述：

CV-VAD1000-4V 系列数字光端机采用国际全数字视频无压缩传输技术，高质量的视频传输效果。可以在一根光纤上传输 4 路单向视频加 1 路双向数据加 1 路双向音频加 1 路快速以太网。能支持高分辩率的静态和动态图像的高质量传输， CV-VAD1000-4V 系列是高可靠性、高性价比、高传输质量的长距离视频传输系统。

二、产品特性

● 全数字视频无压缩传输技术，可达到很好的视频传输品质
● 支持视频无损再生中继
● 支持高分辨率的视频信号
● 无模拟光端机的交调干扰
● 兼容 PAL 、 NTSC 、 SECAM 制式
● SMT 表面贴装技术
● 广播级传输品质
● 自适应技术，使用时无需进行电气光学调节
● 10Bit 数字视频编码
● 自动增益控制功能 (AGC)
● 所有数据端口均有防雷设计

4 路数字视频光端机

1 、视频指标
● 视频接口 4 个
● 视频接口型式 BNC
● 视频输入 / 输出阻抗 75 Ω（非平衡）
● 视频输入 / 输出电压 典型峰值 1.0V ，值 1.5V
● 视频带宽 8MHz
● 微分增益 <1% （典型值）
● 微分相位 <1 °（典型值）
● 信噪比（加权） >62dB

2 、数据指标
● 数据接口 1 路双向
● 数据接口型式         工业标准接线端子
● 数据接口信号         RS-232 、 RS-485 、 RS-422 、曼码
● 码速率 0~256Kbps
● 误码率 <10-9

3 、音频指标

● 音频接口 1 路双向
● 音频输入输出阻抗 工业标准接线端子
● 音频输入输出电平 0dBm( 典型值 )
● 频率响应 10Hz~20KHz
● 音频数码位宽 24Bit

4 、以太网指标
●网络接口 1 个屏蔽 RJ-45 接口
●支持协议 IEEE802.3u 10/100Base-TX
●工作方式 全双工 / 半双工
●时延 <23Bit
●误码率 <10-9

5 、其它指标
● 平均工作时间 (MTBF) >10 万小时
● 工作温度 -20~70 ℃
● 储存温度 -40~85 ℃
● 工作湿度 5~95% （无冷凝）
● 储存湿度 0~95% （无冷凝）
● 外形尺寸 262(L) × 206(W) × 46(H)
● 电源 外置电源
● 输入电压 220V 或 -48V 可选
● 光接口 ST 、 FC 、 SC 可选

三、４ 路视频光端机部分型号说明
