变压器局方在线监测系统 功能及性能
★ 实时显示局放的峰值图、放电次数 - 相位图、峰值 - 放电次数 - 相位三维图、峰值 - 周期 - 相位三维图。
★ 越值告警：局放信号超过额定的报警门限，数据采集模块进行报警事件记录。
★ 保存数据：能冻结并保存任一时刻的局放波形数据，以进行进一步的分析处理。

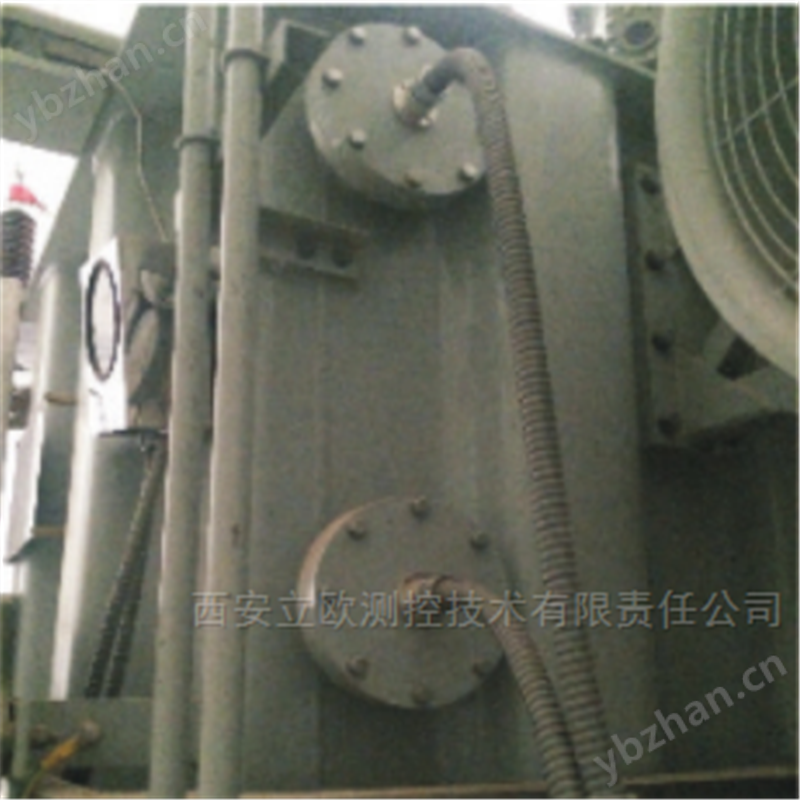

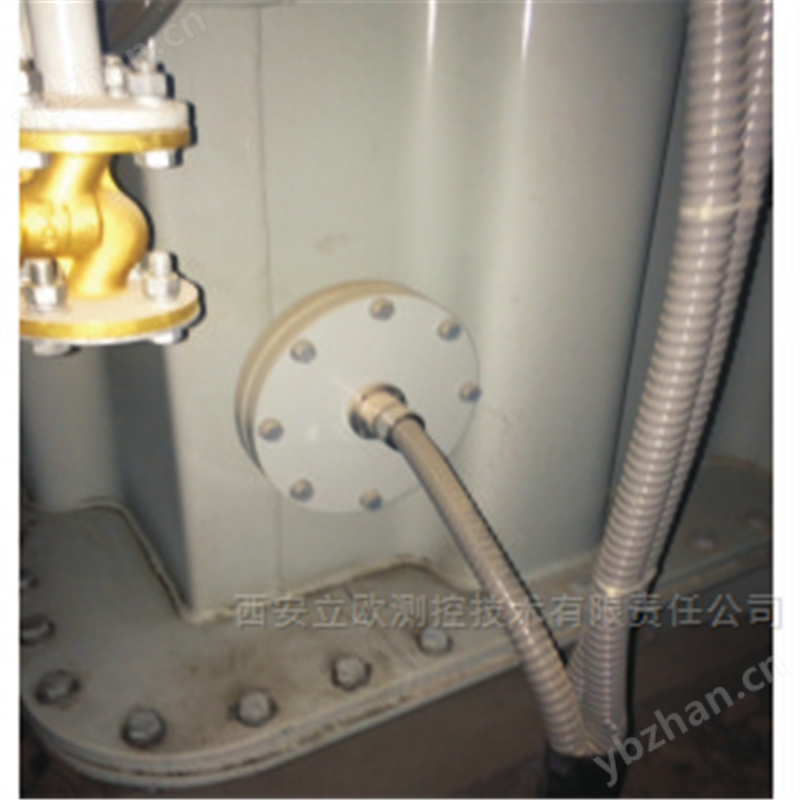

★ 外置特高频传感器采用有源设计，内置信号放大，提高信噪比，抗干扰强

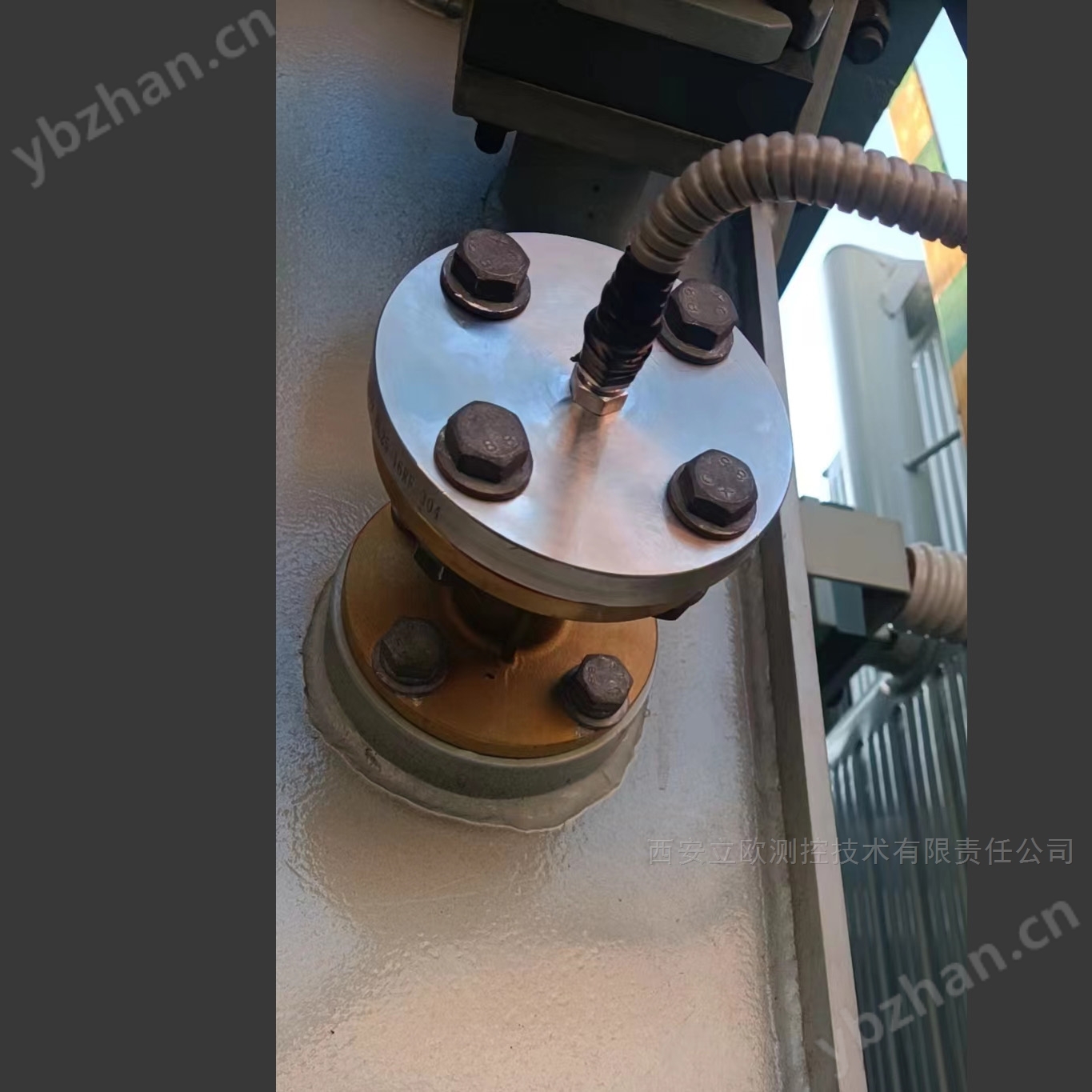

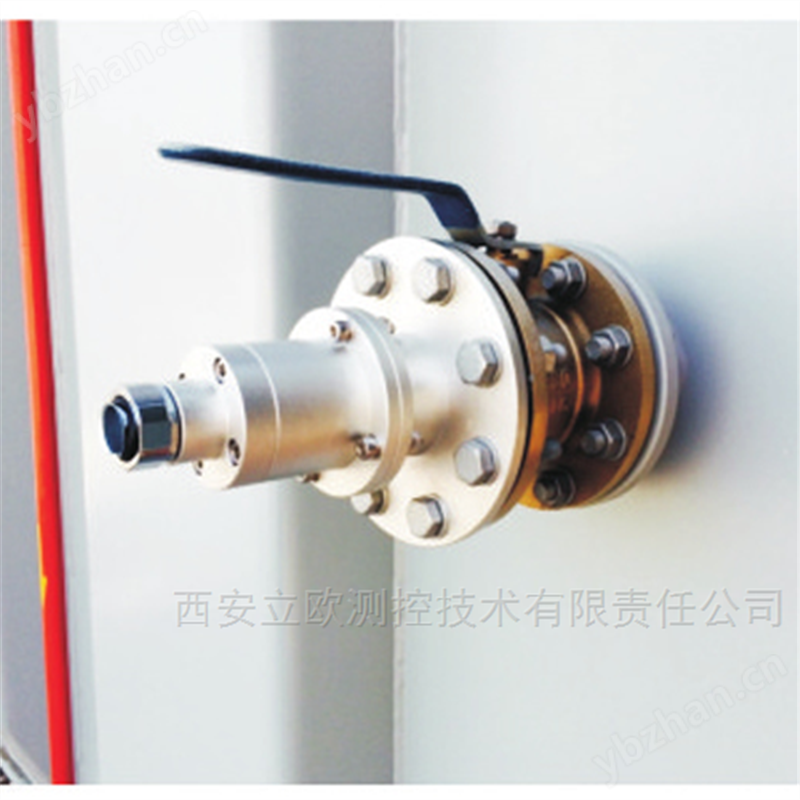

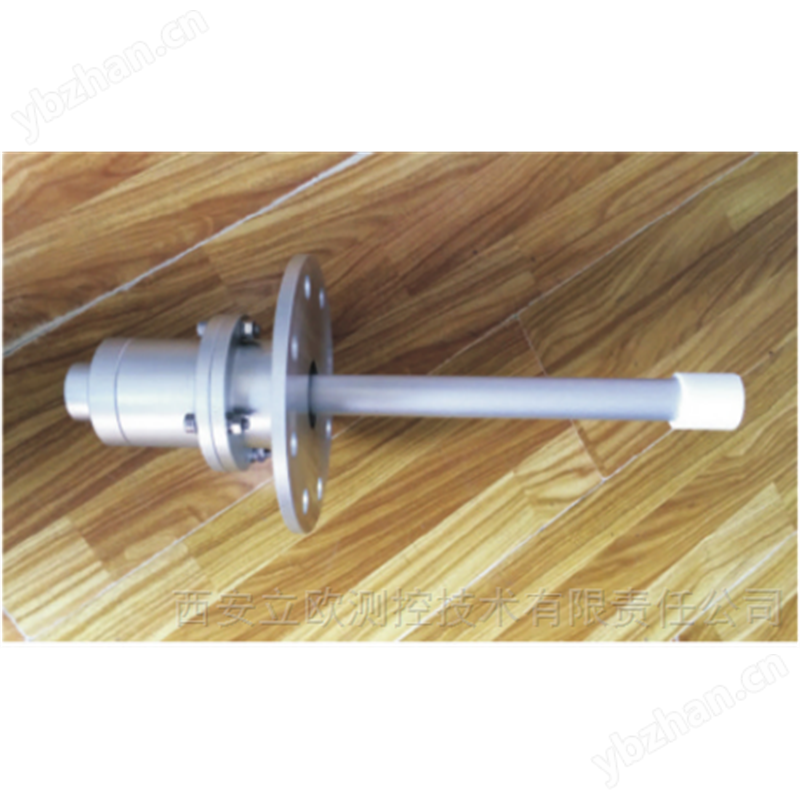

★ 内置特高频传感器采用可维护式设计，后期可以进行带电更换维护。
★ 采用自动双边拼先进变频技术，用45Hz 和55Hz 两种频率进行测量，同时还有多组变频供选择使用。
★ 抗干扰能力强，采用自动变频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
★ 精度高，基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。
系统组成
局放内置传感器、局放在线监测单元、后台屏柜及分析诊断系统软件等。该系统配有**的硬件抗干扰信号技术，并通过脉冲识别、特征谱图分析等多种抗噪手段，最大限度抑制各种干扰，有效提高信噪比；后台专家系统能记录每次放电的时间和特征参数，用于生成二维图谱：（椭圆图、Q-ф、N-ф）和三维图谱：（PRPS、PRPD），并能给出局部放电趋势分析、故障模式分析等信息。
工作原理
传统的变压器监测方法是在定期检修时对变压器进行局部放电检测，而变压器局放在线监测技术的则是对变压器状态进行实时监测和预警，它通过安装在变压器上的传感器，实时采集变压器内部的局部放电信号，并传输到监测系统进行分析和处理，适用于对变压器进行状态监测与缺陷诊断。
变压器局部放电在线监测系统采用分布式结构，可进行现场测量、数字传输，可对变压器的当前运行状态及发展趋势进行分析判断，为后续设备运行和维护提供数据参考，同时也为已有故障或潜在故障提供判断依据。此外系统通过采用模拟滤波、周期脉冲剔除、设置动态阈值、开相位窗口等系列抗干扰措施，可有效保证监测结果的真实可靠性。
变压器局方在线监测系统 技术参数
|
序号 |
技术参数名称 |
提供值 |
|---|---|---|
|
1 |
阻抗测量范围 |
0Ω～200Ω |
|
2 |
分辨率 |
0.001Ω |
|
3 |
测量误差 |
±（读数×2％+0.005Ω） |
|
4 |
抗工频50Hz 电压干扰能力 |
10V |
|
5 |
测试电流波形 |
正弦波z |
|
6 |
测试电流频率 |
自动45Hz/55Hz 双频 |
|
7 |
最大输出电流 |
5A |
|
8 |
最大输出电压 |
400V |
|
9 |
测量线要求 |
电流线铜芯截面积≥2.0mm2 电压线铜芯截面积≥1.5mm2 |
|
10 |
外电 源 |
0-50A（工频大电流）、外接隔离变压器、恒流恒压调压器 |
|
11 |
供电电源 |
AC220V±10％，50Hz |
|
12 |
外形尺寸 |
440×350×210 |
|
13 |
仪器重量 |
10kg |
