一、 产品应用

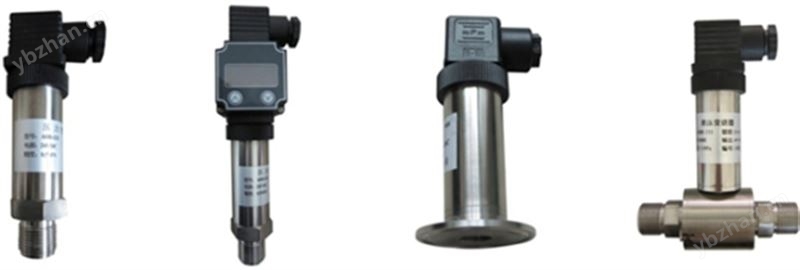

古大GDY9131系列小巧型压力变送器为实现一般场合的 工业压力测量而设计制造的。采用的陶瓷压阻和扩 散硅压力传感器制造，产品由高精度传感器和髙集成化 电路板及不锈钢外壳构成。具有结构紧凑，体积小重量 轻，安装方便免维护，适用于与接触部分材质兼容的气 体和液体介质可以测量表压、绝压和负压可配现场显示。
二、产品参数
电源电压：12～36 VDC
壳体材料：1Cr18Ni9Ti
电气接口材质：聚碳酸酯 聚酰胺
螺纹尺寸：M20×1.5;G1/2
量程： 陶瓷压阻：0.04～10Mpa
扩散硅： 0.01～60 Mpa
测量精度：0.2%、0.5%
输出信号：4～20 mA 或 1～5VDC
过载能力：<1.5倍量程
温度漂移： 0.02%FS/℃
供电电源：12～36VDC
介质温度：-40～85℃
环境温度：-30～80℃
环境湿度：<85%RH
负载电阻：≤1000Ω
测量介质： 对不锈钢不腐蚀的气体、液体
测量对象： 液体、气体和蒸气
三、 GD Y9131 压力变送器选型表
|
GD Y9131 |
选型代码 |
说 明 |
|
等级 |
A |
智能、进口传感器、高精度、高稳定性 |
|
B |
智能、高稳定性 |
|
|
C |
非智能、中等普通工业用 |
|
|
D |
非智能、一般工业用 |
|
|
测压模式 |
GP |
表压 |
|
AP |
绝压 |
|
|
T1 |
特殊要求 |
|
|
传感器类型 |
R |
陶瓷压阻 |
|
S |
扩散硅 |
|
|
T2 |
特殊要求 |
|
|
过程连接形式 |
K |
外螺纹 M20×1.5 内径Ф3 |
|
T3 |
特殊要求 |
|
|
密封材料 |
F |
氟素橡胶 |
|
T4 |
特殊要求 |
|
|
精度等级 |
2 |
0.2 级 |
|
5 |
0.5 级 |
|
|
T5 |
特殊要求 |
|
|
显示类型 |
M2 |
LED 数码管显示 |
|
M3 |
LCD 液晶显示 |
|
|
T6 |
特殊要求 |
|
|
表头显示方式 |
P |
压力 |
|
B |
百分比 |
|
|
T7 |
特殊要求 |
