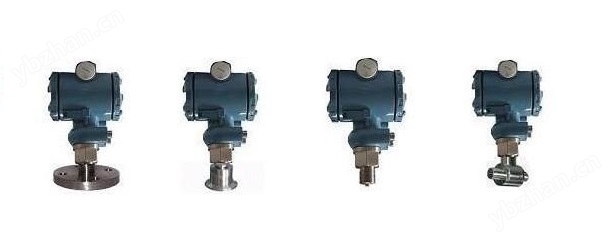

一、 产品信息
古大GDY9800压力变送器采用进口芯片组装，体现压力变送器工艺 结构紧凑，坚固，重量轻，便于安装，使用方便， 免维护。零点，量程可以在外部连续调节，迁移范 围宽。
适用于多种场合全天候恶劣环境和各类腐蚀性 介质。可配置线性 99%指针或液晶显示屏
二、产品参数
量程范围：0-0.2kPa～40Mpa（量程＜1kPa 时只可测量无腐蚀或弱腐蚀性介质）
测量形式： 表压（ G）绝压（A）密封压（S）负压（N）
输出信号：4～20mA；0～10mA；0～5V；1～5V
供电电源：12～36V DC 典型 24V DC
精度等级：0.1，0.2，0.5
长期稳定性：≤±0.2%FS/年
温度范围： －40～125℃
环境湿度： ＜90%RH
工作温度： －40～85℃
补偿温度：-10～70℃
过载压力：120%FS
防爆等级：本安型、防爆型
三、 GD Y9800 压力变送器选型表
|
GD Y9800 |
选型代码 |
说 明 |
|
仪表种类 |
A |
智能、进口传感器、高精度、高稳定性 |
|
B |
智能、高稳定性 |
|
|
C |
非智能、中等普通工业用 |
|
|
D |
非智能、一般工业用 |
|
|
测量范围 |
A1 |
0-100～2000Pa |
|
A2 |
0-1.5～20kPa |
|
|
A3 |
0-1.5～2000kPa |
|
|
A4 |
0-1.5～20Mpa |
|
|
A5 |
0-15～60Mpa |
|
|
T1 |
特殊要求 |
|
|
输出类型 |
E |
4～20mA DC |
|
M |
1～5VDC |
|
|
S |
HTAT 协议 |
|
|
T2 |
特殊要求 |
|
|
测量介质 |
A |
弱碱性介质 |
|
B |
强碱性介质 |
|
|
C |
中性介质 |
|
|
D |
弱酸性介质 |
|
|
E |
强酸性介质 |
|
|
T3 |
特殊要求 |
|
|
附加功能 |
M1 |
无显示 |
|
M3 |
数字指示表 |
|
|
D1 |
M20×1.5 外螺纹 |
|
|
D2 |
1/2-14NPT 外螺纹 |
|
|
D3 |
1/4-14NPT 外螺纹 |
|
|
T4 |
特殊要求 |
|
|
液位变送器扩展选项 |
Y1 |
一般液位变送器 |
|
Y2 |
法兰安装变送器 |
|
|
Y3 |
客户定制液位变送器 |
|
|
XX |
填写专用电缆长度（单位：m） |
