| JH-BSD4多路传感器合力集线盒 |
|
|
产品简介：

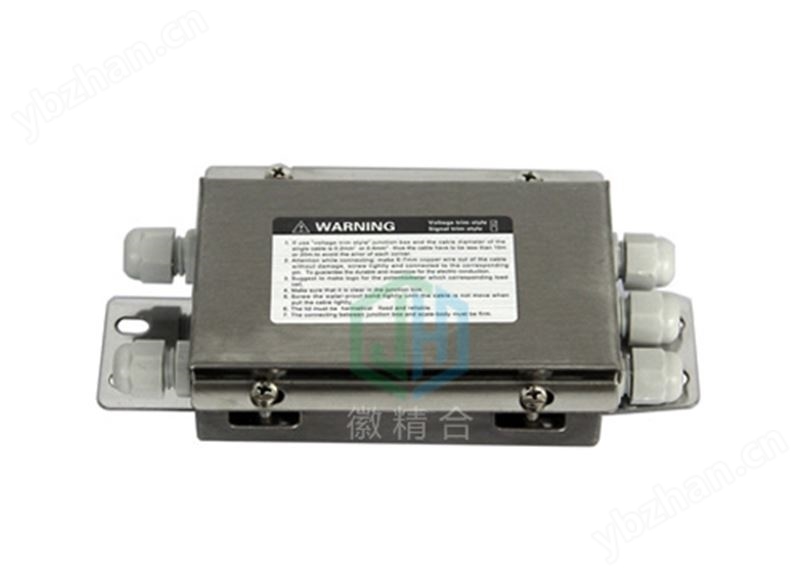

此接线盒为多路传感器合力集线盒，不锈钢外壳，可接两路传感器，三路传感器，四路传感器，汇总传感器并为一路信号输出。 结构简便，接线方便，可分为防水插头型和快速插拔航插型。通过调整输出电压使各传感器有效灵敏系数与传感器输出阻抗之比接近一致，保证输出平衡。 |
|

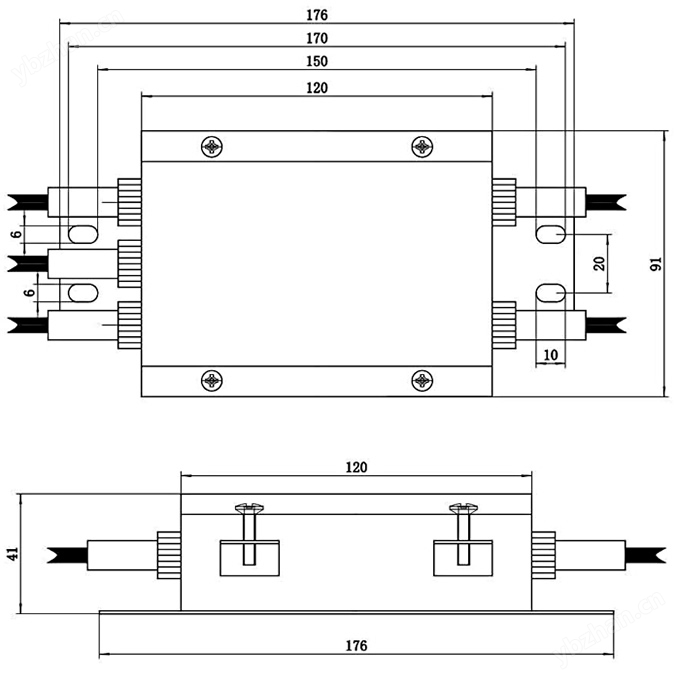

| 1.尺寸：120*60*40mm(四路) 2.可选四路、六路、八路等接入方式（多路请详细说明） 3.不锈钢外壳，专用密封接头，耐用、密封性好 4.采用高精度、低漂移电阻和电位器，保证系统工作的精度和稳定性。 5.PCB板焊有防浪涌及防感应雷的保护性元器件，可有效防止感应雷和浪涌信号对传感器及仪表的损坏。 |

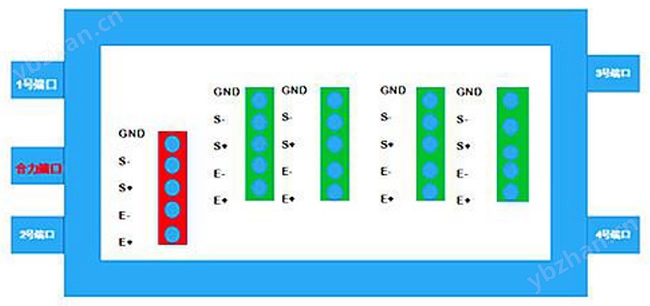

| 接线图（以四线为例） |
|
| 内部接线要点： |
| 1：同列四排接线端子分别接入传感器，分别对应GND接传感器屏蔽线 S-接传感器信号负 S+接传感器信号正 E-接传感器供电负 E+接传感器供电正； 2：每排端子线序色标保持一致，当整套传感器系统出现负值时，S+和S-可对调接入 （四排端子统一调换）； 3：单列集线端子为多种路的合力信号输出端子，线序色标需保持一致，信号线输出至仪表。 |
| 集线盒多路信号平衡误差的调整（出厂前已做传感器系统标定 慎用） |
| 1：工具 高精度四位半万用表 一字型小螺丝刀 2：表调至200Ω档，一支表笔接输出总线端子E+，另一支表笔依次接四路并排接线端子E+， 如偏差值较大，分别调节相对应的右侧电位器，使之相应示值为10Ω（具体根据传感器出厂阻抗， 保持四路基本一致性即可) 3：表调至200Ω档，一支表笔接输出总线端子E-，另一支表笔依次接四路并排接线端子E-， 如偏差值较大，分别调节相对应的右侧电位器，使之相应示值为10Ω（具体根据传感器出厂阻抗， 保持四路基本一致性即可) |
