描述

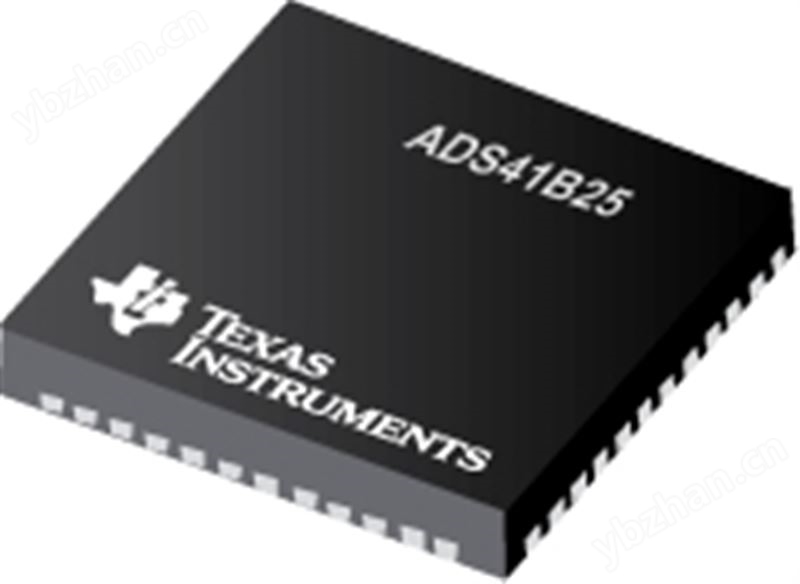

ADS41B25 作为 ADS4xxx 模数转换器 (ADC) 系列成员，采用集成模拟输入缓冲器。 该器件运用创新的设计技术以实现高动态性能，且功耗极低 。 其模拟输入引脚采用缓冲器，具有跨宽频率范围的恒量性能和输入阻抗优势。这类器件非常适合于 PA l 线性化等多载波、大带宽通信应用。
ADS41B25 具有数字增益和偏移校正等功能。 该增益选项可用于在较低的满量程输入范围 （特别是高输入频率条件）下改善 SFDR 性能。 集成的 dc 偏移校正环路可用于评估和消除 ADC 偏移。 在较低的采样速率条件下， ADC 的操作功耗将自动减低，而没有性能损失。
该器件支持双数据速率 (DDR) 、低电压差动信号 (LVDS) 和 CMOS 数字输出接口。 DDR LVDS 接口（ 500MBPS ）的低数据速率实现了对基于现场可编程门阵列 (FPGA) 的低成本接收器的采用。 该器件具有可用于进一步降低功耗的低摆幅 LVDS 模式。 可提高 LVDS 输出缓冲器的强度来支持 50 Ω 差分终端电阻。器件采用紧凑型 QFN-48 封装，而且其技术规格是针对工业温度范围（– 40 ° C 至 +85 ° C ）拟订的。
特性
● 分辨率：12 位 125MSPS
● 集成高阻抗
● 模拟输入缓冲器:
○ dc 输入电容：3.5pF
○ dc 输入电阻：10kΩ
● 采样速率：125MSPS
● 低功耗：
○ 1.8V 模拟功耗：114mW
○ 3.3V 缓冲功耗：96mW
○ I/O 功耗：100mW (DDR LVDS)
● 高动态性能：
○ SNR: 68.3dBFS （170MHz 时）
○ SFDR: 87dBc（170MHz 时）
● 输出接口：
● 支持可编程摆幅和强度的双倍数据速率 (DDR) LVDS：
○ 标准摆幅：350mV
○ 低摆幅：200mV
○ 默认强度：100Ω 终端电阻
○ 2倍强度：50Ω 终端电阻
● 支持 1.8V 并行CMOS接口
● 可编程增益支持SNR/SFDR 平衡
● DC偏移校正
● 支持低输入时钟幅度
