| 产品型号 | 封装 | 温度范围 |
| AD7715ACHIPS-3 | CHIPS OR DIE | -40 至 85至 |
| AD7715ACHIPS-5 | CHIPS OR DIE | -40 至 85至 |
| AD7715AN-5 | 16 ld PDIP | -40 至 85至 |
| AD7715ANZ-3 | 16 ld PDIP | -40 至 85至 |
| AD7715ANZ-5 | 16 ld PDIP | -40 至 85至 |
| AD7715AR-3 | 16 ld SOIC - Wide | -40 至 85至 |
| AD7715AR-5 | 16 ld SOIC - Wide | -40 至 85至 |
| AD7715AR-5REEL | 16 ld SOIC - Wide | -40 至 85至 |
| AD7715ARUZ-3 | 16 ld TSSOP | -40 至 85至 |
| AD7715ARUZ-3REEL7 | 16 ld TSSOP | -40 至 85至 |
| AD7715ARUZ-5 | 16 ld TSSOP | -40 至 85至 |
| AD7715ARUZ-5REEL7 | 16 ld TSSOP | -40 至 85至 |
| AD7715ARZ-3 | 16 ld SOIC - Wide | -40 至 85至 |
| AD7715ARZ-3REEL | 16 ld SOIC - Wide | -40 至 85至 |
| AD7715ARZ-5 | 16 ld SOIC - Wide | -40 至 85至 |
| AD7715ARZ-5REEL | 16 ld SOIC - Wide | -40 至 85至 |
优势和特点
-
电荷平衡ADC
16位无失码
0.0015%非线性度 -
可编程增益前端
增益范围：1、2、32和128
差分输入能力 -
三线式串行接口
-
SPI 、QSPI™、MICROWIRE™和DSP兼容
-
提供模拟输入缓冲
-
工作电压：3 V （AD7715-3）或5 V （AD7715-5）
-
低电源电流：450 µA（值、3 V电源）
-
内置可编程输出更新的低通滤波器
-

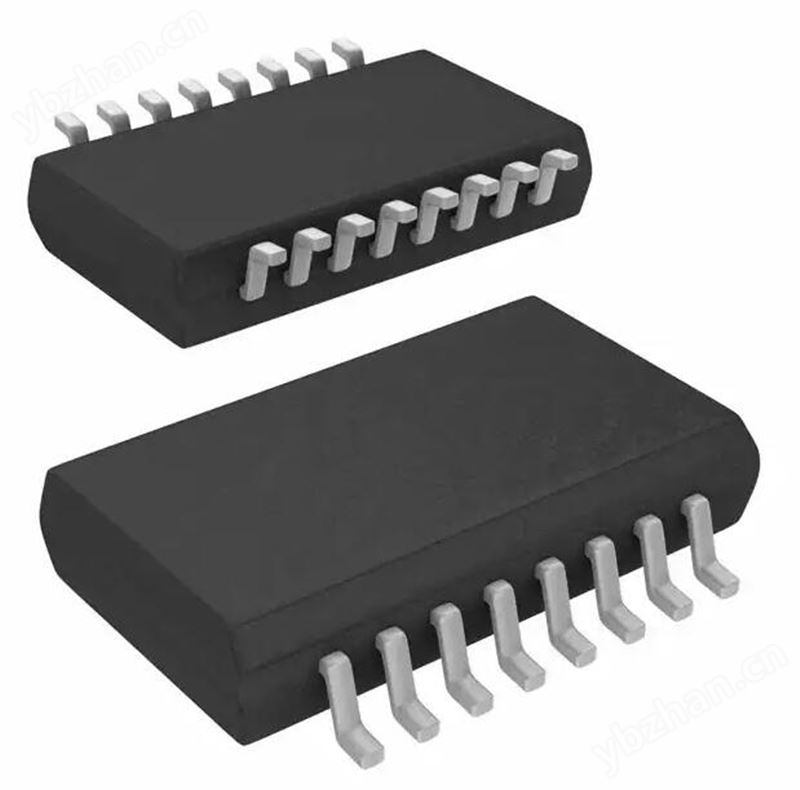

16 引脚SOIC/DIP/TSSOP
产品详情
AD7715 是一款适合低频测量应用的完整模拟前端，可直接接受来自传感器的低电平输入信号，并产生串行数字输出。它采用Σ-Δ转换技术，可实现16位无失码性能。输入信号加在一个以模拟调制器为基础的专有可编程增益前端。调制器输出由片内数字滤波器处理。此数字滤波器的个陷波可通过片内控制寄存器进行编程，以便对滤波器截止和输出更新速率进行调整。
AD7715 具有一个差分模拟输入和一个差分基准电压输入。它采用单电源（+3 V或+5 V）供电，可处理以下范围的单极性输入信号：0 mV至+20 mV、0 mV至+80 mV、0 V至+1.25 V和0 V to +2.5 V；还可处理以下范围的双极性输入信号：±20 mV、±80 mV、±1.25 V和±2.5 V。这些双极性范围都以差分模拟输入的负极输入作为参考电压。因此，AD7715能处理单通道系统所有的信号调节和转换。
AD7715 非常适合基于微控制器或DSP的智能系统应用。它有一个串行接口，可用于三线式模式。利用输入串行端口，可在软件中进行增益设置、信号极性和更新速率选择。该器件包含自校准和系统校准选项，可消除器件本身或系统中的增益和失调误差。
CMOS 结构可确保功耗极低，掉电模式则将待机功耗降至50 µW（典型值）。该器件提供三种封装：16引脚、0.3英寸宽、塑封双列直插式封装(PDIP)；16引脚、0.3英寸宽、宽体小形集成封装(SOIC_W)；以及16引脚TSSOP封装。
产品特色
1.
采用3 V电源、1 MHz主时钟时，AD7715的总功耗小于450μA，因此非常适合低功耗系统应用。待机功耗小于10 μA。
2.可编程增益输入允许AD7715直接接受来自应变计或传感器的输入信号，从而省去大量信号调理电路。
3. AD7715具有三线式串行接口，非常适合微控制器或DSP处理器应用，可减少互连线路以及隔离系统所需光耦合器的数量。利用片内寄存器，可以通过软件对输出更新速率、输入增益、信号极性和校准模式进行控制。
4. 该器件具有出色的静态性能：16位无失码、±0.0015%精度以及低均方根噪声(<550 nV)。片内校准选项可消除端点误差和温度漂移效应，从而消除零电平和满量程误差。
