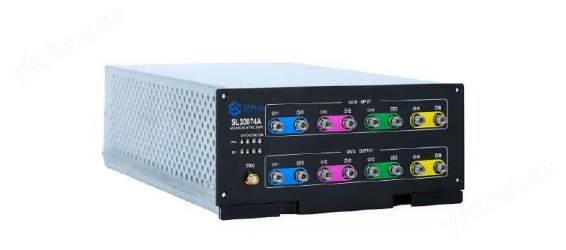

SL3000A为XBERT系列中采用模块可插拔式设计的主机机型,该机型在保障性能指标和原有的高集成度的同时,极大的提升了功能扩 展的灵活性。该机型还支持多种高级功能:通道间延时调节、高压输出、直偏调节、抖动注入等,属于XBERT系列高速串行误码仪中 的实验室级测量仪表。

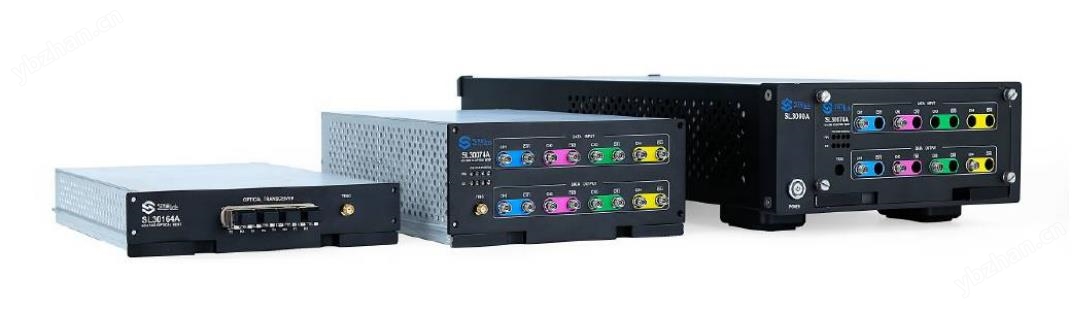

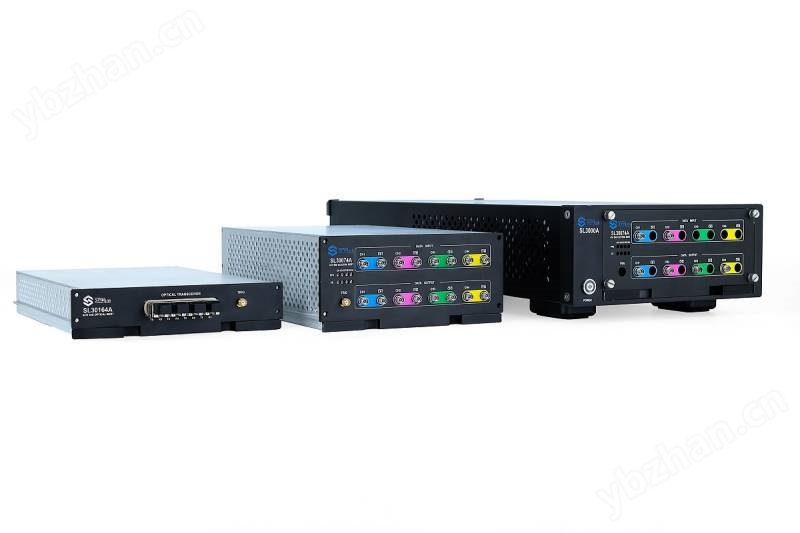

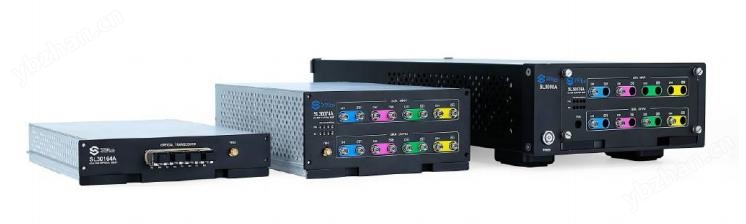

主机选型
同时各主机具有上架结构选件,可以快速地从桌面仪器转换为上架式仪器。
|
SL3000A SL3000A 主机采用2U高度,半机架式设计 。 |
SL3002A SL3002A 主机采用2U高度,全机架式设计, 可通过选件升级windows内置操作系统。 |
SL3004A SL3004A 主机采用4U高度,全机架式设计，可通过选件升级windows内置操作系统。 |
|||
|
外形尺寸（不含脚垫、支架） |
外形尺寸（不含脚垫、支架） |
外形尺寸（不含脚垫支架） |
|||
|
深度 |
492mm |
深度 |
492mm |
深度 |
492mm |
|
宽度 |
220mm |
宽度 |
440mm |
宽度 |
440mm |
|
高度 |
88mm |
高度 |
88mm |
高度 |
176mm |
|
其他 |
其他 |
其他 |
|||
|
槽位数 |
2 |
槽位数 |
4 |
槽位数 |
8 |
|
内置系统 |
无 |
内置系统 |
无/Windows |
内置系统 |
无/Windows |
|
通用指标 |
|||||
|
环境适应性 |
供电 |
||||
|
工作温度 |
0°C 至+55°C |
供电电压 |
100Vac 至240Vac |
||
|
储存温度 |
-20°C 至+70°C |
电压频率 |
45Hz±5Hz |
||
|
工作湿度 |
无水汽凝结, 35°C, 20%至80% |
||||
模块选型
|

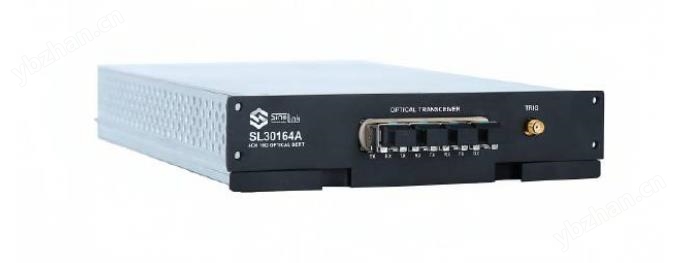

SL30164A 4 通道光口误码测试插卡模块 , 速率范围 1-16Gbps 连续可调 , 速率步进 1kbps 。 |
|||
|
性能指标 |
功能指标 |
||
|
通道数 |
4 |
内置时钟恢复模块 |
支持 |
|
接口形式 |
SFP 光口 |
接收端均衡 |
支持 |
|
速率范围 |
1Gbps 至 16Gbps |
防静电保护 |
支持 |
|
数据码型 |
PRBS7/9/15/23/31/UDP |
|
|
|
SL30174A 4 通道电口误码测试插卡模块 , 速率范围 1-16Gbps 连续可调 , 速率步进 1kbps 。 |
|||
|
性能指标 |
功能指标 |
||
|
通道数 |
4 |
内置时钟恢复模块 |
支持 |
|
接口形式 |
SMA 电口 |
接收端均衡 |
支持 |
|
信号制式 |
NRZ |
防静电保护 |
支持 |
|
速率范围 |
1Gbps 至 16Gbps |
|
|
|
触发输出 |
2/4/8/16 分频比可变 |
|
|
|
数据码型 |
PRBS7/9/15/23/31/UDP |
|
|
|
输出幅度 |
0.1Vpp 至 1Vpp |
|
|
|
幅度步进 |
40mVpp |
|
|
|
耦合方式 |
交流耦合 |
|
|
|
上升 / 下降时间 |
23ps@16Gbps |
|
|
|
输入灵敏度 |
50mV |
|
|
|
输入幅度 |
1.2V |
|
|
|
SL30074B 4 通道电口误码测试插卡模块 , 速率范围 1-32Gbps 连续可调 , 速率步进 1kbps 。 |
|||
|
性能指标 |
功能指标 |
||
|
通道数 |
4 |
内置时钟恢复模块 |
支持 |
|
接口形式 |
2.92mm 电口 |
接收端均衡 |
支持 |
|
信号制式 |
NRZ |
防静电保护 |
支持 |
|
速率范围 |
1Gbps 至 32Gbps |
|
|
|
触发输出 |
2/4/8/16 分频比可变 |
|
|
|
数据码型 |
PRBS7/9/15/23/31/UDP |
|
|
|
输出幅度 |
0.1Vpp 至 1Vpp |
|
|
|
幅度步进 |
20mVpp |
|
|
|
耦合方式 |
交流耦合 |
|
|
|
上升 / 下降时间 |
14ps@28Gbps |
|
|
|
输入灵敏度 |
25mV |
|
|
|
输入幅度 |
1.2V |
|
|
NRZ 码型发生器 25.78125Gbbps 测试结果 (PRBS31)

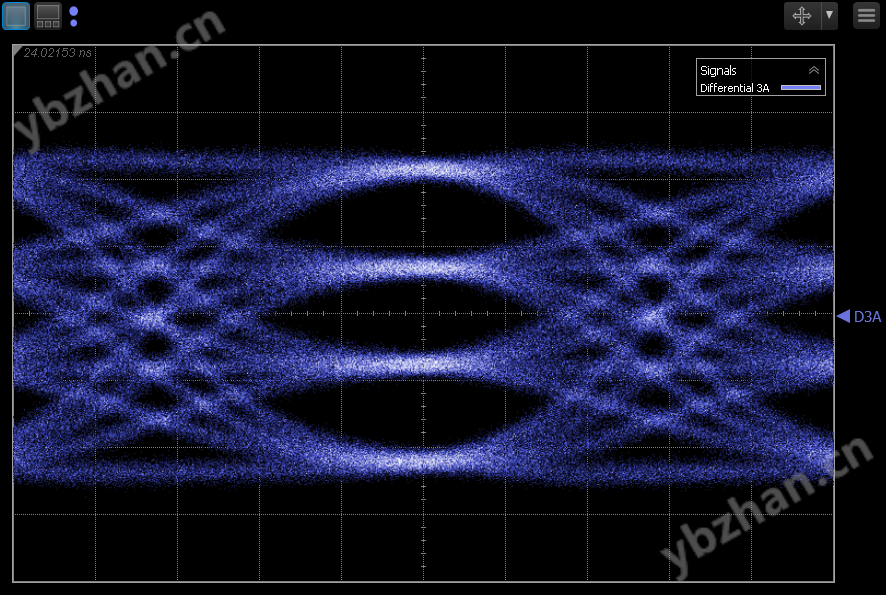

AM4 码型发生器 53.125Gbaud 测试结果 (PRBS13Q)
|
SL30374C 4 通道电口误码测试插卡模块 , 速率范围 25.5GBd 至 29.5GBd,50.2GBd 至 58GBd NRZ/PAM4 连续可调 , 速率步进 1kbps 。 |
|||
|
性能指标 |
功能指标 |
||
|
通道数 |
4 |
内置时钟恢复模块 |
支持 |
|
接口形式 |
2.4mm 电口 |
接收端均衡 |
支持 |
|
信号制式 |
NRZ/PAM4 |
防静电保护 |
支持 |
|
速率范围 |
25.5GBd 至 29.5GBd, 50.2GBd 至 58GBd |
|
|
|
触发输出 |
4/8/16/32/128 分频比可变 |
|
|
|
数据码型 |
PRBS7/9/11/13/15/16/23/31(PPG and ED) JP03A/JP03B/LINEARITY/CID/SSPRQ,64bit UDP (Only in PPG) |
|
|
|
输出幅度 |
0.1Vpp 至 0.8Vpp |
|
|
|
幅度步进 |
＜ 10mVpp |
|
|
|
耦合方式 |
交流耦合 |
|
|
|
上升 / 下降时间 |
10ps@56GBaud |
|
|
|
输入灵敏度 |
25mV |
|
|
|
输入幅度 |
1.2V |
|
|

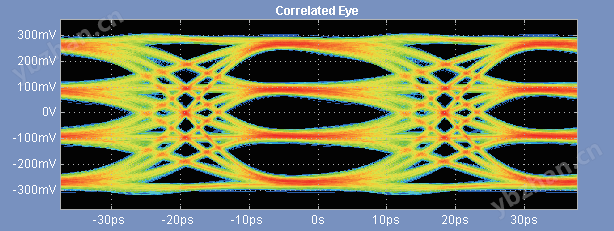

PAM4码型发生器26.5625Gbaud测试结果(PRBS13Q)

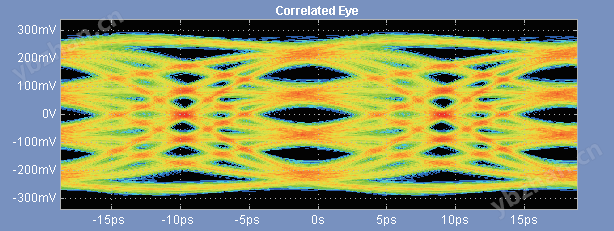

PAM4码型发生器53.125Gbaud测试结果(PRBS13Q)
|
SL33071B 单通道电口数据时钟恢复插卡模块 , 速率范围 1-33Gbps 连续可调 , 速率步进 1kbps, 内置 pickoff-tees 。 |
|||
|
性能指标 |
|||
|
通道数 |
1 |
时钟分频比 |
2/4/8/16/32 |
|
接口形式 |
2.92mm 电口 |
输出幅度 |
0.1Vpp 至 1Vpp 差分 |
|
信号制式 |
NRZ |
幅度步进 |
20mVpp(typ) |
|
速率范围 |
1Gbps 至 32Gbps |
耦合方式 |
交流耦合 |
|
触发输出 |
4/8/16/32/128 分频比可变 |
|
|
|
输入灵敏度 |
50mV 单端眼高 (typ) |
功能指标 |
|
|
数据插入损耗 |
4.0dB(typ)/6.0dB(max) |
接收端均衡 |
支持 |
|
输入幅度 |
1.2V |
防静电保护 |
支持 |
|
均衡范围 |
0 至 20dB |
|
|
|
环路带宽 |
≥ 25MHz |
|
|
|
耦合方式 |
直流耦合 |
|
|
|
SL33171B 单通道电口数据时钟恢复插卡模块 , 速率范围 1-33Gbps 连续可调 , 速率步进 1kbps, 内置 pickoff-tees 。 |
|||
|
性能指标 |
|||
|
通道数 |
1 |
时钟分频比 |
2/4/8/16/32 |
|
接口形式 |
SMA 电口 |
输出幅度 |
0.1Vpp 至 1Vpp 差分 |
|
信号制式 |
NRZ |
幅度步进 |
20mVpp(typ) |
|
速率范围 |
1Gbps 至 16Gbps |
耦合方式 |
交流耦合 |
|
输入灵敏度 |
50mV 差分 (typ) |
|
|
|
数据插入损耗 |
4.0dB(typ)/6.0dB(max) |
功能指标 |
|
|
输入幅度 |
1.2V |
接收端均衡 |
支持 |
|
均衡范围 |
0 至 20dB |
防静电保护 |
支持 |
|
环路带宽 |
≥ 25MHz |
|
|
通用技术数据
|
通用技术数据 |
|
|
除另行说明 , 以下技术数据适用于全系列产品 : |
|
|
环境特性 ( 共性 ) |
|
|
工作温度 |
0°C ～ +55°C |
|
存储温度 |
-20°C ～ +80°C |
|
工作湿度 |
无水汽凝结 , 35°C, 20~80% |
|
供电 |
100-240Vac, 45-55Hz |
功能选件
|
功能选件 |
||
|
产品代码 |
说明 |
备注 |
|
选项 -AP0040A |
幅度扩展选件 |
可扩展输出幅度至差分 2Vpp |
|
选项 -BT0040A |
直流偏置选件 |
可扩展输出至直流耦合 , 偏置电压 -2V 至 +2V |
|
选项 -DL0040A |
相位调节选件 |
延时调节精度 :100fs(typ) ，延时调节范围取决于输出速率 |
|
选项 -REF100D |
精准参考选件 |
支持内外参考切换，参考时钟频率 :10MHz, 时钟稳定度 :≤±5e-8 |
|
选项 -SJ01A |
正弦抖动注入选件 |
支持正弦抖动频率范围 1kHz 至 5MHz, 抖动幅度大于 100UI@100kHz |
|
选项 TB0001A |
USB3.0 测试工装 |
耦合方式 |
|
选项 TB0002A |
SFP28 测试工装 |
|
|
选项 TB0003A |
QSFP 测试工装 |
|
|
选项 C292 |
2.92mm 电缆组件 |
|
|
选项 C240 |
2.4mm 电缆组件 |
|
|
选项 T50 |
50ohm 负载 |
|
|
选项 LTW-08090 |
力矩扳手 |
|
|
选项 HTC |
加固包装箱 |
|
|
选项 W3 |
3 年保修 |
|
|
选项 W5 |
5 年保修 |
|
通用产品配置
|
通用产品配置 |
||
|
产品代码 |
说明 |
配置 |
|
选项 -AP0040A |
幅度扩展选件 |
选件 |
|
选项 -BT0040A |
直流偏置选件 |
选件 |
|
选项 -DL0040A |
相位调节选件 |
选件 |
|
选项 -REF100D |
精准参考选件 |
选件 |
|
选项 TB0001A |
USB3.0 测试工装 |
选件 |
|
选项 TB0002A |
SFP28 测试工装 |
选件 |
|
选项 TB0003A |
QSFP 测试工装 |
选件 |
|
选项 C292 |
2.92mm 电缆组件 |
选件 |
|
选项 C240 |
2.4mm 电缆组件 |
选件 |
|
选项 T50 |
50ohm 负载 |
选件 |
|
选项 LTW-08090 |
力矩扳手 |
选件 |
|
选项 HTC |
加固包装箱 |
选件 |
|
选项 W3 |
3 年保修 |
选件 |
|
选项 W5 |
5 年保修 |
选件 |
