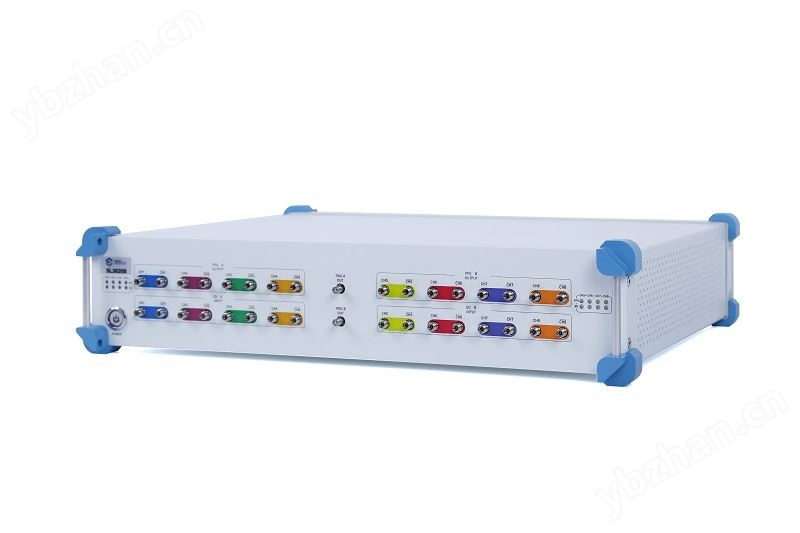

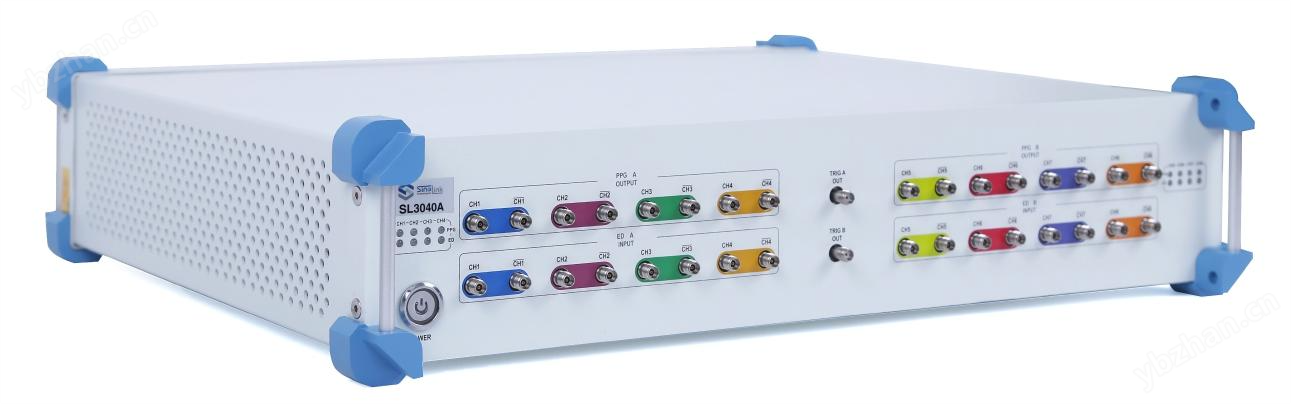

SL3040A NRZ/PAM4 误码仪
• 每一个通道支持 PAM4 和 NRZ 任意切换 ;• 支持 22Gbaud-29.6Gbaud PAM4 收发速率 ;• 支持 9Gbps 到 14Gbps 、 18-29.6Gbps NRZ 收发速率 ;• 通道数支持 4/8 通道 ;• 输出抖动 : 28G 输出下固有随机抖动 Rj 小于 800fs;• PPG 码型发生器输出幅度从 0.5V/1V 可选 ;• 支持各种常用码型 : prbs7/9/11/13/15/23/31, prbs7Q~31Q 、 SSPRQ 、用户自定义码型 ;• 误码仪输入灵敏度 50mV
测试结果概览

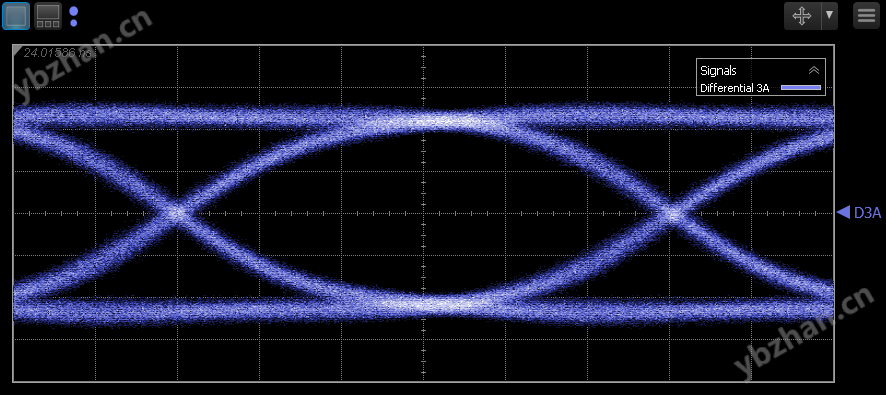

NRZ码型发生器25.78125Gbbps测试结果(PRBS31)

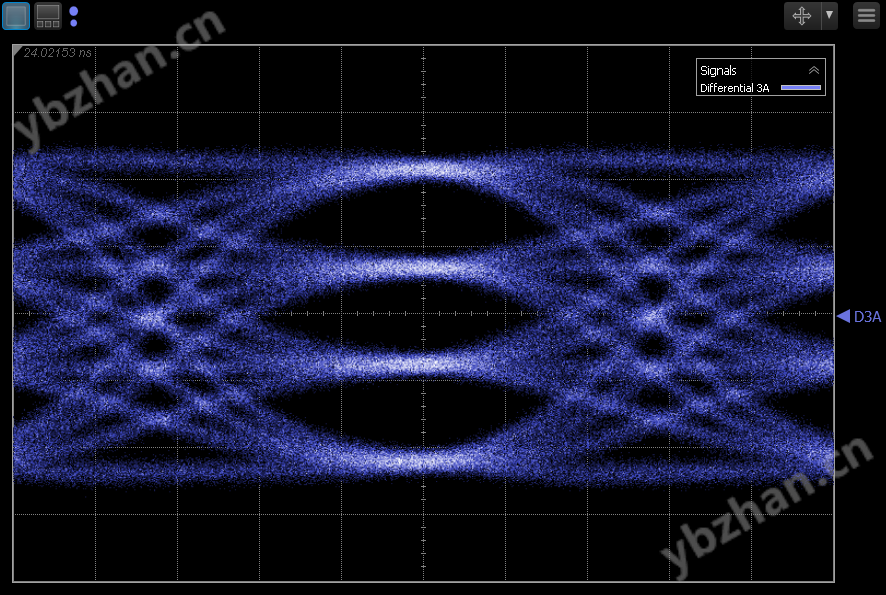

PAM4码型发生器26.5625Gbaud测试结果(PRBS31)
用户将界面把可用性提升到全新高度
• 方便易用的向导功能
• 人性化的布局和操作
• 方便灵活的界面切换
• 丰富的测试相关信息
• 通用的 USB 接口保障传输稳定
产品指标
|
产品指标 |
|
|
码型发生器 |
|
|
输出 NRZ 速率 |
9Gbps-14Gbps,18Gbps-29.6Gbps |
|
输出 PAM4 速率 |
22Gbaud-29.6Gbaud |
|
速率步进 |
1kbps 连续可调 |
|
随机抖动 Rj(RMS) |
≤800fs@28Gbps |
|
上升 / 下降时间 |
15ps(typ)@28Gbps |
|
差分输出幅度 |
500mV/1000mV |
|
polarity 极性反转 |
支持 |
|
去加重 |
最多支持七级去加重 |
|
支持码型 |
PRBS7/9/11/13/15/23/31, PRBS7Q/9Q/11Q/13Q /15Q/23Q/31Q, SSPRQ, 用户自定义码型 |
|
误码检测器 |
|
|
数据速率 |
NRZ:9Gbps-14Gbps,18Gbps-29.6Gbps; PAM4:22Gbaud-29.6Gbaud |
|
差分输入电压 |
1.2V |
|
输入灵敏度 |
50mV |
|
输入码型 |
PRBS7, PRBS9, PRBS10, PRBS13, PRBS15, PRBS23, PRBS31 |
|
其他 |
|
|
输出接口 |
2.92mm female |
|
参考时钟输入 |
50MHz 至 400MHz, 单端 600mV±200mV @ 50Ω |
|
触发分频比 |
4/8/16/32/64/128 |
|
尺寸 ( 不含脚垫 ) |
|
|
宽度 |
444.5mm |
|
深度 |
348mm |
|
高度 |
88mm |
|
重量 |
≤5kg |
通用技术数据
|
通用技术数据 |
|
|
除另行说明 , 以下技术数据适用于全系列产品 : |
|
|
环境特性 ( 共性 ) |
|
|
工作温度 |
0°C ～ +55°C |
|
存储温度 |
-20°C ～ +80°C |
|
工作湿度 |
无水汽凝结 , 35°C, 20~80% |
|
供电 |
100-240Vac, 45-55Hz |
配置和选型
|
配置和选型 |
||
|
产品代码 |
说明 |
备注 |
|
SL3040A |
NRZ/PAM4 误码仪主机 |
主机 |
|
选项 SL3040A-4A |
4 通道 500mV PAM4/NRZ 误码仪 |
选件 |
|
选项 SL3040A-4B |
4 通道 1000mV PAM4/NRZ 误码仪 |
选件 |
|
选项 SL3040A-8A |
8 通道 500mV PAM4/NRZ 误码仪 |
选件 |
|
选项 SL3040A-8B |
8 通道 1000mV PAM4/NRZ 误码仪 |
选件 |
通用产品配置
|
通用产品配置 |
||
|
产品代码 |
说明 |
配置 |
|
选项 -AP0040A |
幅度扩展选件 |
选件 |
|
选项 -BT0040A |
直流偏置选件 |
选件 |
|
选项 -DL0040A |
相位调节选件 |
选件 |
|
选项 -REF100D |
精准参考选件 |
选件 |
|
选项 TB0001A |
USB3.0 测试工装 |
选件 |
|
选项 TB0002A |
SFP28 测试工装 |
选件 |
|
选项 TB0003A |
QSFP 测试工装 |
选件 |
|
选项 C292 |
2.92mm 电缆组件 |
选件 |
|
选项 C240 |
2.4mm 电缆组件 |
选件 |
|
选项 T50 |
50ohm 负载 |
选件 |
|
选项 LTW-08090 |
力矩扳手 |
选件 |
|
选项 HTC |
加固包装箱 |
选件 |
|
选项 W3 |
3 年保修 |
选件 |
|
选项 W5 |
5 年保修 |
选件 |
