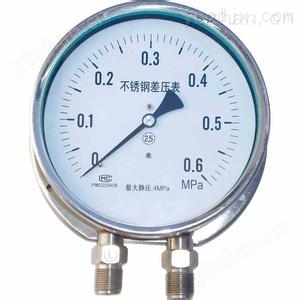

差压压力表是适用于测量同一压力源或不同压力源的非结晶和凝固的液体、气体或蒸汽等介质的压力差， 差压表可对两个测量压力及其压力值分别指示。产品可广泛应用于机械冶金、化工、电力和水利等行业。主要用于过滤器正负端、液体罐液位、泵出入口等压力差的测量。
结构原理： 仪表有两套各自独立的测量系统和指示装置组成。测量压力通过敏感元件的弹性变形 ，通过两个敏感元件（弹簧管）之末段各自产生相应的位移，借助于
差压压力表 是适用于测量同一压力源或不同压力源的非结晶和凝固的液体、气体或蒸汽等介质的压力差， 差压表可对两个测量压力及其压力值分别指示。产品可广泛应用于机械冶金、化工、电力和水利等行业。主要用于过滤器正负端、液体罐液位、泵出入口等压力差的测量。
差压压力表 结构原理
仪表有两套各自独立的测量系统和指示装置组成。测量压力通过敏感元件的弹性变形 ，通过两个敏感元件（弹簧管）之末段各自产生相应的位移，借助于拉杆传动机构的传动予以放大，由固定于齿轮轴上的红、黑指针将所测值分别指示在度盘上，同时中间小盘显示出二压力之差值。
主要技术参数
1、工作介质粘度：＜1×10 ‐ 3m2/s；
2、工作环境温度：-20～+80℃；
3、相对湿度：≤85%；
4、外壳材质：全不锈钢(304)壳体或铸铝壳体任意选择；
5、与介质接触的材料：
1）、接头：碳钢镀铬；不锈钢(1Cr18Ni19T；316L；301；304)任意选择；
2）、膜片：不锈钢1Cr18Ni19T；不锈钢316L任意选择；
3）、波纹管：铍青铜；不锈钢(1Cr18Ni19T；316L；301；304)任意选择；
6、正负接头中心间距：60表面积30mm；100表面积45 mm；150表面积60 mm；
7、接头螺纹：M20×1.5外螺纹；60表面积接头螺纹为M14×1.5外螺纹；
8、接头标记：高压接头为“+”，低压接头为“－”；高低压接口不得接反，否则损坏仪表。
量程范围选型表：
|
序号 |
量程范围 |
序号 |
量程范围 |
序号 |
量程范围 |
|
A |
0～ 3 KPa |
H |
0～1 0 0KPa |
O |
0～ 2.5 MPa |
|
B |
0～ 6 KPa |
I |
0～ 16 0KPa |
P |
0～ 4 .0 MPa |
|
C |
0～1 0 KPa |
J |
0～ 25 0KPa |
Q |
0～ 6 .0 MPa |
|
D |
0～ 16 KPa |
K |
0～ 40 0KPa |
R |
0～ 1 0 MPa |
|
E |
0～ 25 KPa |
L |
0～ 600K Pa |
|
用户 |
|
F |
0～ 4 0KPa |
M |
0～1. 0 MPa |
|
|
|
G |
0～ 6 0KPa |
N |
0～ 1.6 MPa |
|
|
产品特点
仪表为全不锈钢结构，耐腐蚀性能强 控制表为对称设计，耐静压力高，抗过载能力强 采用进口高性能弹性元件，传动误差小，指示控制精度高，测量精准 有*的工作可靠性和稳定性，用户反映良好 控压范围在零点至满量程内连续可调 仪表价格合理，是进口同类产品的理想替代产品
量程范围参考选型表：序号量程范围 可选性大
订货须知
用户在订货时请告之以下技术参数：
1、测量范围(请注明压力单位)
2、zui大静压力 （zui大工作压力）
3、仪表安装方式 （轴向、径向、是否带边）
4、螺纹接口（标准为M20x1.5）
5、其它特殊技术要求。
