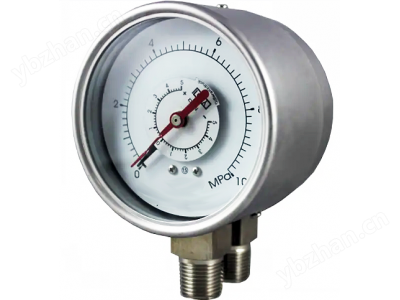

适用于冶金、电力、化工、化纤、核电等工业部门的工艺流程中测量各种液(气)体介质的流量、差压等参数。不锈钢差压表仪表整体结构设计合理、具有体积小、重量轻、稳定性好、使用寿命长、外观新颖、适应性强等优点。

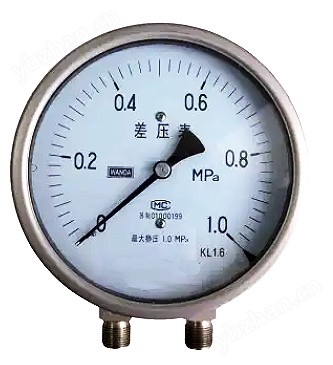

结构原理:
不锈钢差压表采用双波纹管结构。即两只波纹管分别安装在“工”字型支架两侧的对称位置上;“工”字型支架的上下两端分别为活动端和固定端、中间由弹簧片相连接;两只波纹管呈平行状态、分别用导管与表壳上的高低压接头相连接;齿轮传动机构直接安装在支架的固定端、并通过拉杆与支架的活动端相连接;度盘则直接固定在齿轮传动机构上。
主要技术指标:
1.不锈钢差压表差压的测量范围、公称工作压力、精确度等级及接头螺纹尺寸:
差压的测量范围 |
公称工作压力 |
精确度等级 |
头螺纹尺寸 |
||
0~10 0~16 0~25 |
KPa |
60 100 160 |
KPa |
2.5 |
M20x1.5 |
0~0.16 0~0.25 0~0.4 |
MPa |
1 1.6 2.5 |
MPa |
不锈钢差压表零件名称 |
不锈钢差压表材质牌号(代号) |
接头、导管 |
0Cr17Ni12Mo2(316) |
波纹管 |
00Cr17Ni14Mo2(316L) |
表壳、表盖、表环 |
0Cr18Ni9(304) |
3.不锈钢差压表使用环境温度:-40~70℃
4.不锈钢差压表重量:约1.5kg
5.不锈钢差压表外壳防护等级:IP54
6.不锈钢差压表技术性能符合企业标准Q/YXBM831-1997
