一、仪器特点：
贴片陶瓷电容高温寿命自动测试系统是贴片电容寿命试验的专用设备。具有贴片电容的耐久性检测、电容的容值、漏电流值、绝缘值、开路、短路检测。设备分为高温箱和控制箱两部分，并配有安全性能好的测试夹具。采用PLC+电脑控制，智能控制每个样品的老化、以及检测每个样品的各项参数，在电脑显示出来并且保存下来。
二、设备的组成

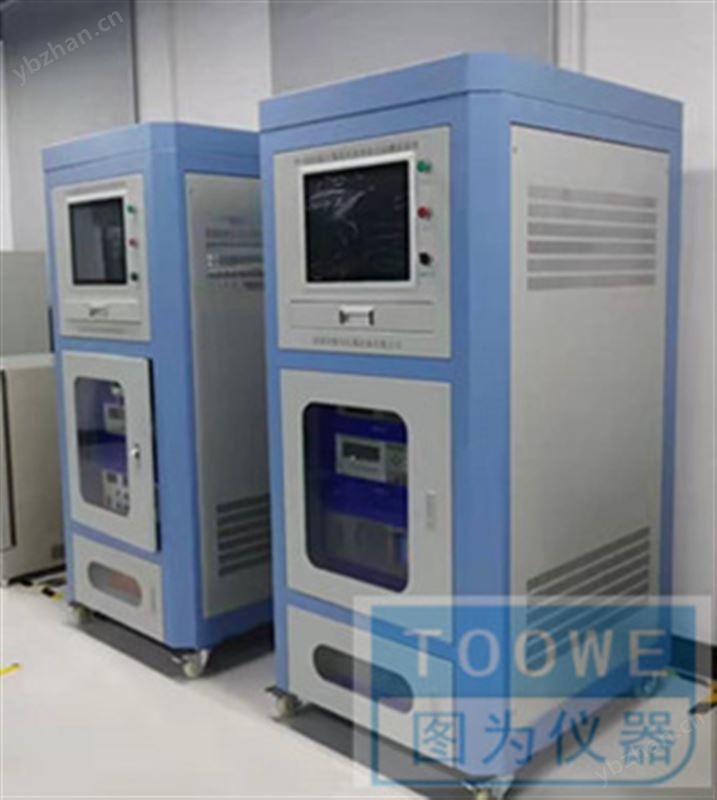

1、控制柜
1）箱体采用钢材焊接+钣金件结构的方法拼装而成，美观高档耐用
2)外形尺寸约 高1700*宽800*长750mm
3)底部装有可固定的脚轮，方便移动和固定；
4)面板有电脑、电源开关、2个直流电源面板，方便监控与调节，电源部分有有机玻璃门罩子。
5)箱内有电脑、PLC、直流电源、电容测试仪、断路器、接触器、继电器等等。
6)有输出端口，可引线到高温箱内部给电容供电。
三、测试功能
(1)样品焊在PCB板上，每个PCB板焊100个，有4块母板，每块母板插5块PCB板，总共可以装2000个样品。
(2)箱内母板通过耐高温的转接线，引出到箱外并连接控制柜的监测设备。
(3)老化前先逐个测一次每个样品的参数：电容的容值、漏电流、绝缘值，全部测一遍后数据保存下来，再进行耐久性测试；
(4)耐久性测试可以设置测试N个循环后，可设定间隔X秒后再测样品的参数，参数测试完再测耐久性，如此循环，直到到达设定时间才停止。
(5)监测设备的采样频率可调：1~999999s。
(6)电脑可保存每一次的测试结果，并且可以根据设置的上下限判断是否合格。
(7)测试完成后可以以报表形式储存结果，也可以打印。
