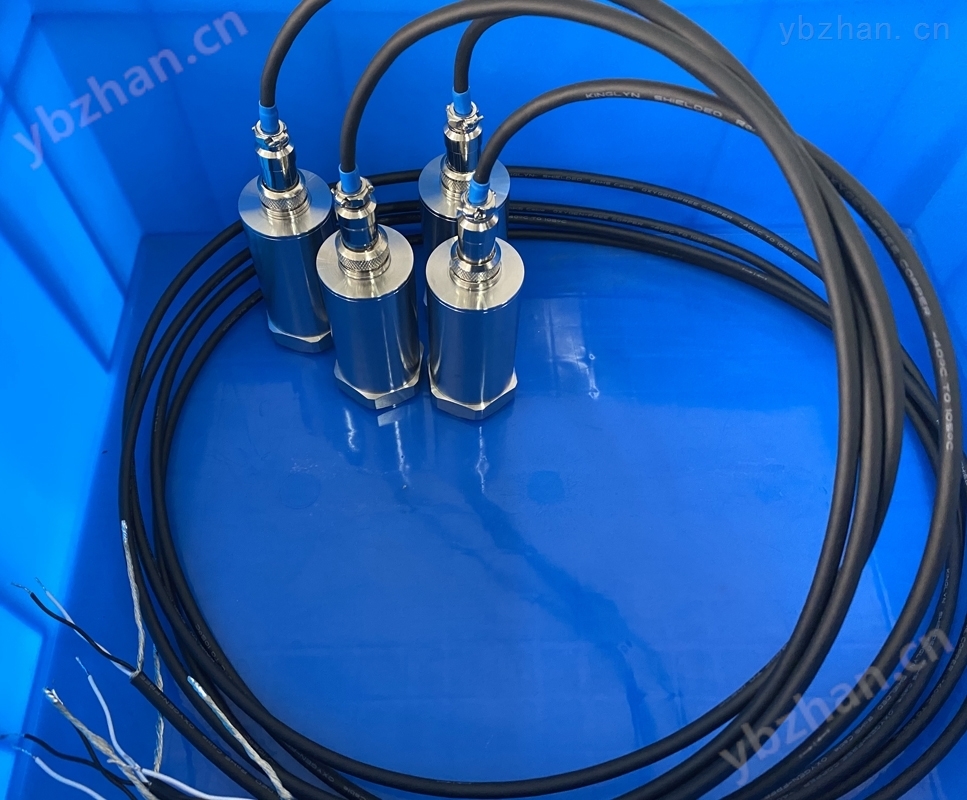

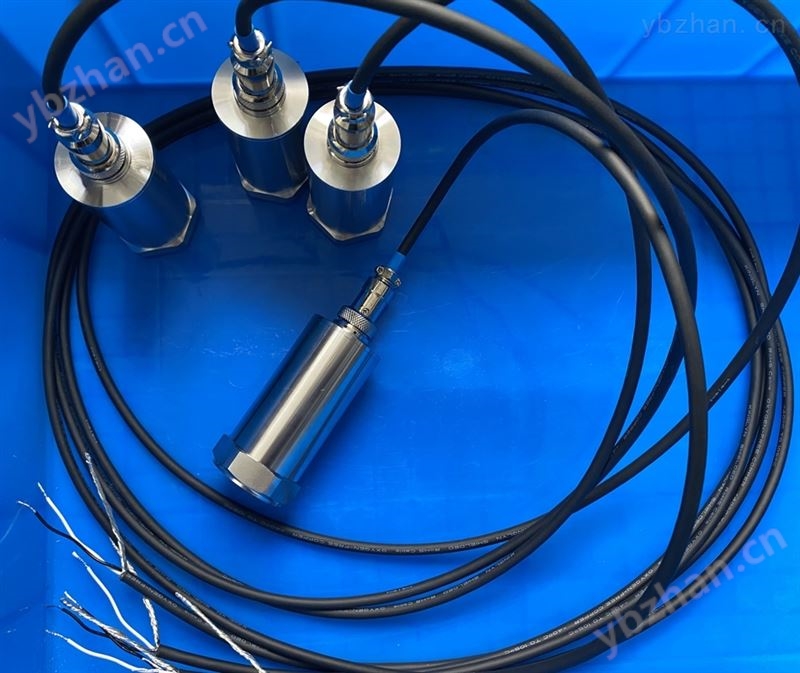

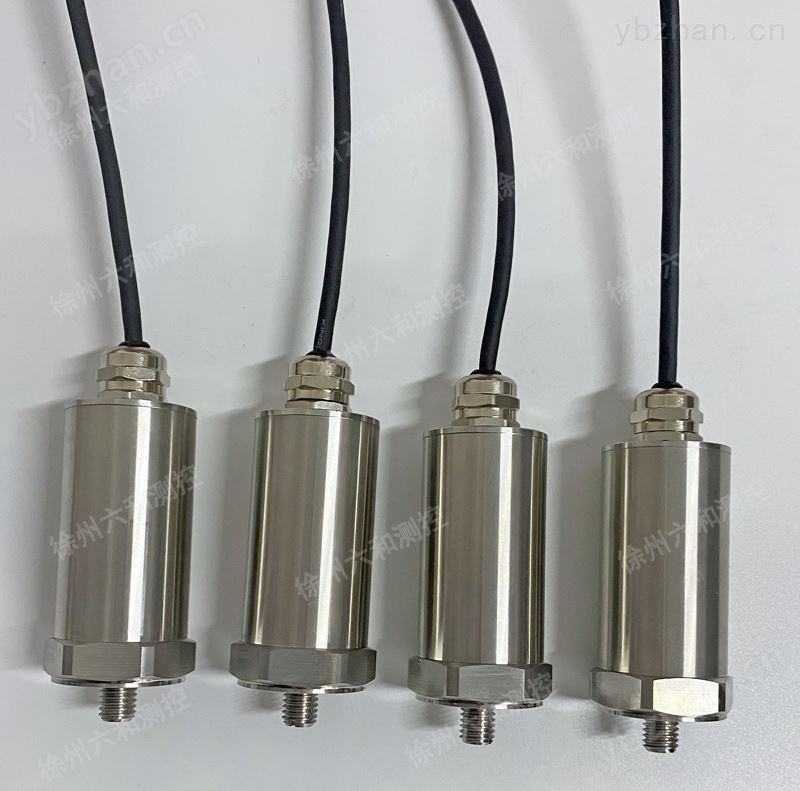

YD9200A 一体化振动变送器传感器震动探头一体化振动变送器/传感器将磁电式振动传感器和信号调节电路集成为一体的变送器,能将现场采集到的振动信号直接变换为4～20mA电流信号输出。对于机壳振动，轴瓦振动，转子的不平衡、不对中，机件松动，滚动轴承损坏，齿轮损坏等原因引起的振动变化能够进行时时测量。输出信号可直接传送至可编程控制器（PLC）,集散控制系统（DCS）监视器、采集器、记录仪或其他监控设备。广泛用于风机、汽轮机组、磨煤机、制氧机、发电机、离心机、压缩机、水泵、电机等旋转机械的轴承座或机壳振动测量与实时监控。
二、技术参数
2．1 监测频率：10～1000 Hz *或者5～500 Hz（特殊说明）
2．2 磁电共振频率：1500Hz
2．3 测量范围：位移量 0-1000μm（可选）
速度量 0-100mm/s （可选）0-20MM/S＊
2．4 输出电流：4～20mA
2．5输出阻抗：≤500Ω
2．6工作电压：DC12-36V±10%
2. 7接线方式：二线制
2．8测量方向：垂直或水平
2．9使用环境：温 度 -25℃～70℃相对湿度 ≤90%
2．10外形尺寸：φ35×75mm
2．11 安装螺纹：M10×1.5×10mm（深度）或磁吸座 （螺钉可定做）
2．12重量： 约300g
2. 13灵敏度：0.8mA/mm/s（量程选定0-20mm/s时）不同的量程灵敏度不同
2. 14绝缘电阻：100M欧
2. 15耐电压：所有端子和外壳间AC1,000V 50/60Hz 1min
2. 16使用最大加速度：50g（1g=9.8m/s2）
2. 17振动耐久：10-1000HZ，单振幅2mm
2. 18冲击耐久：30g
2. 19保存温度：-40℃～70℃
三、安装
3．1安装位置：垂直或者水平安装于被测振动点上，将传感器底部M10×1.5×10螺钉固定在被测壳体上，然后将传感器拧在上面拧紧即可。
3．2安装尺寸及规范：若变送器安装位置受到高温蒸汽等冲刷时，为降低变送器环境温度、需加防护措施，一般情况下可不加防护。
3．3接线说明：棕色导线接DC24V电源正端，蓝色导线接DC24V电源负端，同时棕色和蓝色导线也是4～20mA输出引线。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆。
