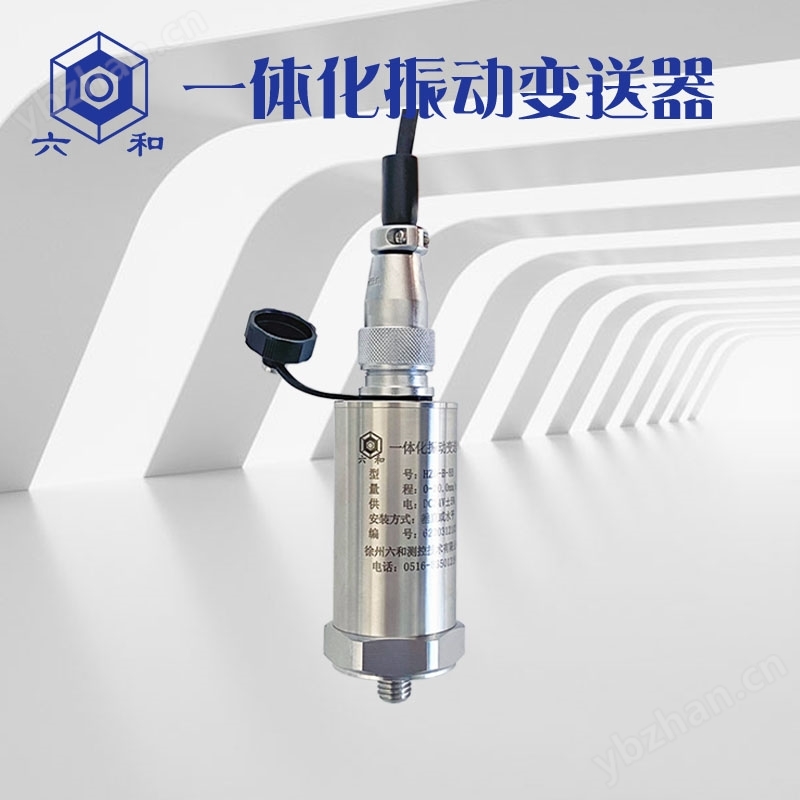

HZD-B-8B-A4一体化振动变送器震动探头
一、概述
HZD-B-8B 一体化振动变送器采样的振动信号经变送器线性化、归一化处理后，直接输出 4-20mA 信号。一体化轴承振动变送器取消了变送器或仪表，减少了接线环节和安装环节，减少了故障率，它将传统的外部前置器和仪表部分的滤波、信号归一化处理、信号输出等功能模块化，增强了系统的集成度，体积小，提高了可靠性。本产品采用采用低功耗器件和电路，内置加速度芯片，两线制输出，提高稳定性和使用寿命。采用先进的贴片工艺，使产品结构紧凑，大大缩小了重量和体积，降低了功耗，同时由于传感器和处理电路集成一体，，避免了信号的长距离传输，从而提高了抗干扰的能力。
HZD-B-8B 型一体化震振动变送器将振动速度传感器、精密测量电路集成在一起，实现传统的 “ 传感器 + 监视仪表 " 模式的振动测量系统功能，适合于构建经济型高精度振动测量系统。该变送器可直接连接 DCS 、 PLC 或其它系统，是风机、 水泵等工厂设备振动测量的理想选择。
HZD-B-8B 型一体化震振动变送器技术参数：
电 源： DC24V±10%
输入信号：取至内置振动速度传感器
灵 敏 度： 20mv/mm/s±5%
频率响应： 5 ～ 300Hz
量 程： 0 ～ 500um （峰 - 峰值）或 0 ～ 50.0mm/s （真有效值）
输 出： 4 ～ 20mA ，无源
输出负载： ≤500Ω
接线方式：两芯航空插座
使用环境： -20 ℃ ～ +65 ℃ , 相对湿度： ≤95%
外形尺寸： Φ35×80mm
重 量：约 500g
订货代号：
HZD-B-8B-A□
HZD-B-8C-A□-B□
选型说明：
量程范围 A□ ：
1 — 0 ～ 100μm 4 — 0 ～ 10 mm/s
2 — 0 ～ 200μm (*) 5 — 0 ～ 20 mm/s (*)
3 — 0 ～ 500μm 6 — 0 ～ 50 mm/s
安装方式 B□ ：
1 — 双头螺钉 2 — 磁座
