一、 产品概述
不锈钢均速管威力巴 流量计是基于皮托管原理设计生产的一种新型插入式流量测量装置。均速管威力巴流量计集中地反映均速管流量计的最新研究成果。传感器形状如弹头 , 符合流体动力学原理 , 能产生精确、稳定、可靠的差压信号 , 强度高、不渗漏、防堵塞。具有测量精度高、可靠性、稳定性好等优点。可用于测量气体、液体、蒸汽和腐蚀性介质等多种流体 , 适应各种尺寸的管道 , 应用于高温高压的场合。
二、 工作原理
不锈钢均速管威力巴 流量计是一种插入式流量测量装置。在管道中插入一根均速管威力巴流量计 , 当流体流过流量计时 , 在其前部 ( 迎流方向 ) 产生一个高压分布区 , 在其后部产生一个低压分布区。流量计在高、低压区有按一定规则排列的多对取压孔 , 分别测量流体的全压力 ( 包括静压力和平均速度压力 )Pl 和静压力 P2 。将 P1 和 P2 分别引入差压变送器 , 测量出差压 △ =P1-P2, △ P 反映流体平均速度的大小 , 以此可推算出流体的流量。
三、 特点
1、特殊工艺的弹头形状， 一体化双腔不锈刚耐磨防腐金属结构 ， 高压孔在探头前部形成较高的高压区，可阻止流体中的微粒进入取压孔，低压孔位于探头侧后两边，在流体与探头的分离点以前，可减少低压孔被堵塞的可能性。
2 、 差压信号稳定 , 测量精度高 , 防堵设计 , 压损极小，能耗低 , 免维护。
3 、 结构特别 , 一体化双腔结构 , 强度高 , 适应高温高压场合。
4 、 应用范围广泛 , 适应各种尺寸的圆管和方管。
5 、 可带温度、压力测量 , 进行密度补偿。
6 、 开孔小、安装方便 , 直管段要求低 , 可在线带压安装和检修。

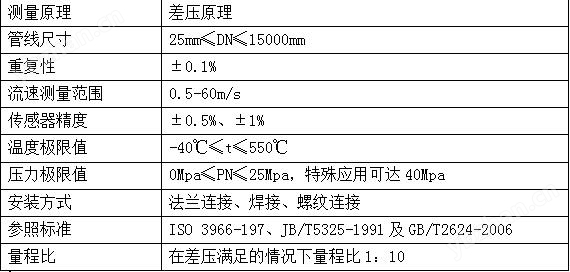

四、 主要技术参数
