一、 产品概述

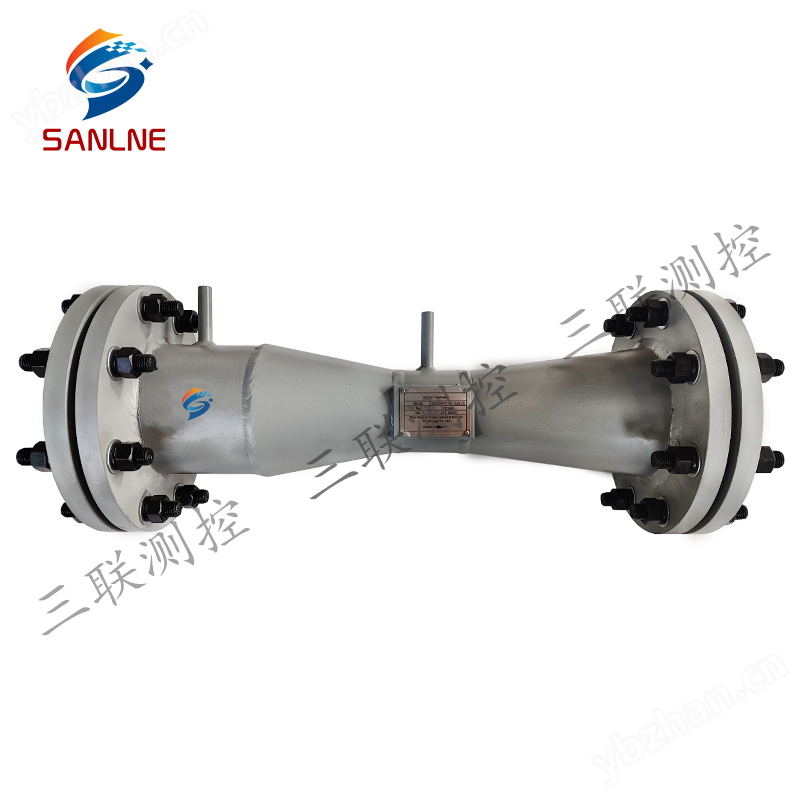

文丘里管是根据文丘里效应研制开发的一种节流式流量传感器，是一种标准节流装置。文丘里管按结构分为标准文丘管和通用文丘里管。
标准（经典）文丘里管 按其制造方法不同分为具有粗铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘里、具有粗焊铁板收缩段的标准文丘里。
标准 文丘里 按国标GB/T2624- 2006 进行设计制造，按国标JJG640-94进行检定。 通用文丘里系列流量传感器除了继承了标准文丘里管准确度高，重复性好，压损小，所需前直管道短等优点，还具备自身装置小，防堵的优点。可用于两向流，混相流，低流速、大管径，异形管道等复杂流量问题的测量。
二、工作原理
充满管道的流体，当它流经管道内的节流件时，流速将在文丘里管喉颈处形成局部收缩，因而流速增加，静压力降低，于是在节文丘里管喉颈前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程 ( 质量守恒定律 ) 和伯努利方程 ( 能量守恒定律 ) 为基础的。
三、 特点
1. 标准（经典）文丘里管是按国标GB/T2624设计制造，按国标JJG640检定的 标准节流装置，无需标定 。
2. 在标准节流装置中，它所要求的上、下游直管段最短，压力损失最小 。
3. 性能稳定、 可靠性高 。
4. 计算准确、能耗小 。
5. 可用于液体、气体、蒸汽及两相流等各种脏污介质。
6. 结构简单，易安装，维护方便。
7. 标准文丘里本体较长大约是管径的 2～5倍。
四、 主要技术参数
|
测量原理 |
差压原理 |
|
管线尺寸 |
50 mm≤DN≤ 3000 mm |
|
孔径比 |
0. 3 0≤β≤0. 75 |
|
重复性 |
±0.1%或更好 |
|
雷诺数范围 |
2 × 10 5 ≤ ReD ≤ 2 × 10 6 |
|
粗铸收缩段： 2 × 10 5 ≤ ReD ≤ 2 × 10 6 |
|
|
机械加工收缩段： 2 × 10 5 ≤ ReD ≤ 2 × 10 6 |
|
|
粗焊铁板收缩段： 2 × 10 5 ≤ ReD ≤ 2 × 10 6 |
|
|
传感器精度 |
0.5级、1级、1.5级、2级 |
|
温度极限值 |
-50℃≤t≤5 0 0℃ |
|
压力极限值 |
PN≤ 4 2Mpa |
|
安装方式 |
法兰连接、焊接 、螺纹 |
|
参照标准 |
GB/T2624- 200 6、 JJG640-94 及 ASME PTC 19.5-2004 |
