一、概述

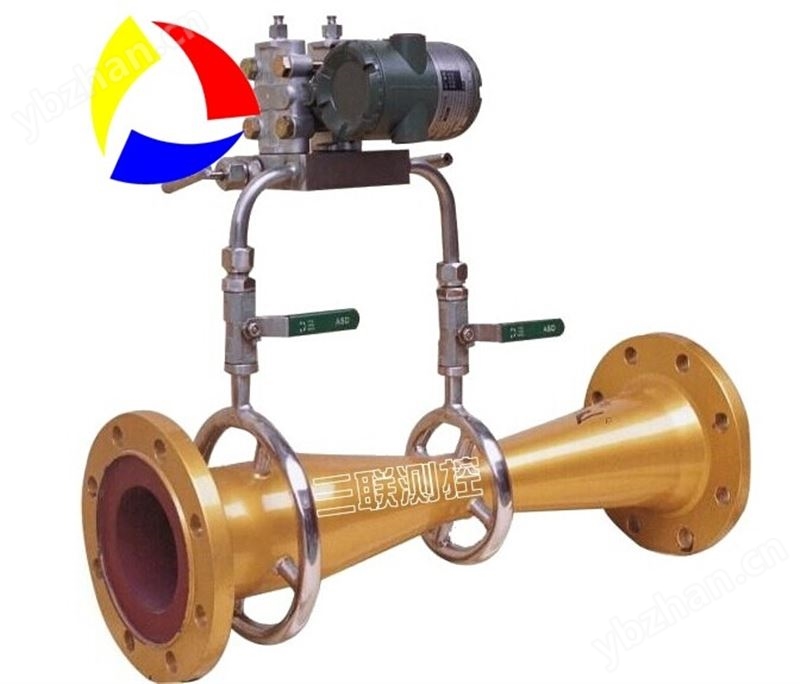

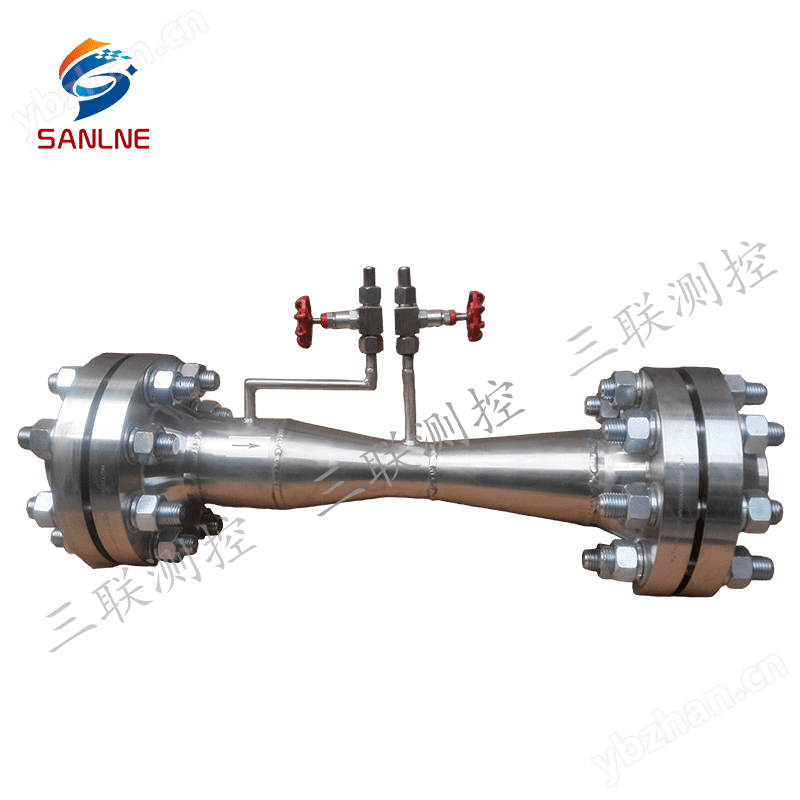

经典文丘里管流量计是根据文丘里效应研制开发的一种节流式流量传感器，是一种标准节流装置。文丘里管按结构分为标准文丘管和通用文丘里管。
标准（经典）文丘里管按其制造方法不同分为具有粗铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘里、具有粗焊铁板收缩段的标准文丘里。
标准文丘里按国标GB/T2624-2006进行设计制造，按国标JJG640-94进行检定。
通用文丘里系列流量传感器除了继承了标准文丘里管准确度高，重复性好，压损小，所需前直管道短等优点，还具备自身装置小，防堵的优点。可用于两向流，混相流，低流速、大管径，异形管道等复杂流量问题的测量。
二、测量原理
充满管道的流体，当它流经管道内的节流件时，流速将在文丘里管喉颈处形成局部收缩，因而流速增加，静压力降低，于是在节文丘里管喉颈前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的
三、特点
1. 经典文丘里管流量计是按国标GB/T2624设计制造，按国标JJG640检定的标准节流装置，无需标定。
2. 在标准节流装置中，它所要求的上、下游直管段zui短，*压力损失zui小。
3. 性能稳定、可靠性高。
4. 计算准确、能耗小。
5. 可用于液体、气体、蒸汽及两相流等各种脏污介质。
6. 结构简单，易安装，维护方便。
7. 流量计本体较长大约是管径的2～5倍。
四、主要技术参数
1. 公称直径： 50mm≤DN≤3000mm
粗铸收缩段：100mm≤DN≤1600mm
机械加工收缩段：20mm≤DN≤250mm
粗焊铁板收缩段：100mm≤DN≤3000mm
2. 节流孔径比β：0.3≤β≤0.75
粗铸收缩段：0.3≤β≤0.75
机械加工收缩段：0.4≤β≤0.75
粗焊铁板收缩段：0.4≤β≤0.7
3. 雷诺数范围： 2×105≤ReD≤2×106
粗铸收缩段：2×105≤ReD≤2×106
机械加工收缩段：2×105≤ReD≤106
粗焊铁板收缩段：2×105≤ReD≤2×106
4. 精度等级：0.5级、1级、1.5级、2级
5. 工作压力：公称压力：PN≤42Mpa
6. 介质温度：-50℃≤t≤500℃
7. 参照标准：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004
8. 连接方式：法兰连接、焊接、螺纹、
安装检查
对于的认识我们所知道的已不再少数，在你流量计的行业中，各种流量计产品对于我们来说都是相对有用的。使用的领域环境不同相对的在流量计的选择也就不同。对于流量计产品我们还要知道，它在使用中还需要注意很多问题。不管是在工作前还是工作后，相应的检查工作是少不了的。现在就和三联测控技术编辑一起看看文丘里流量计的使用于工作前的检查任务。
文丘里流量计是用于测量封闭管道中单相稳定流体的流量，常用于测量空气、天然气、煤气、水等流体的流量计，是通过量测收缩管段与进口管道之间的压差来推算管道流量的仪器。
它是新一代差压式流量测量仪表，其基本测量原理是以能量守恒定律——伯努力方程和流动连续性方程为基础的流量测量方法。内文丘里管由一圆形测量管和置入测量管内并与测量管同轴的特型芯体所构成。特型芯体的径向外表面具有与内表面相似的几何廓形，并与测量管内表面之间构成一个异径环形过流缝隙。
流体流经内文丘里管的节流过程同流体流经、环形孔板的节流过程基本相似。内文丘里管的这种结构特点，使之在使用过程中不存在类似孔板节流件的锐缘磨蚀与积污问题，并能对节流前管内流体速度分布梯度及可能存在的各种非轴对称速度分布进行有效的流动调整(整流)，从而实现了高精确度与高稳定性的流量测量。
文丘里流量计工作前的检查

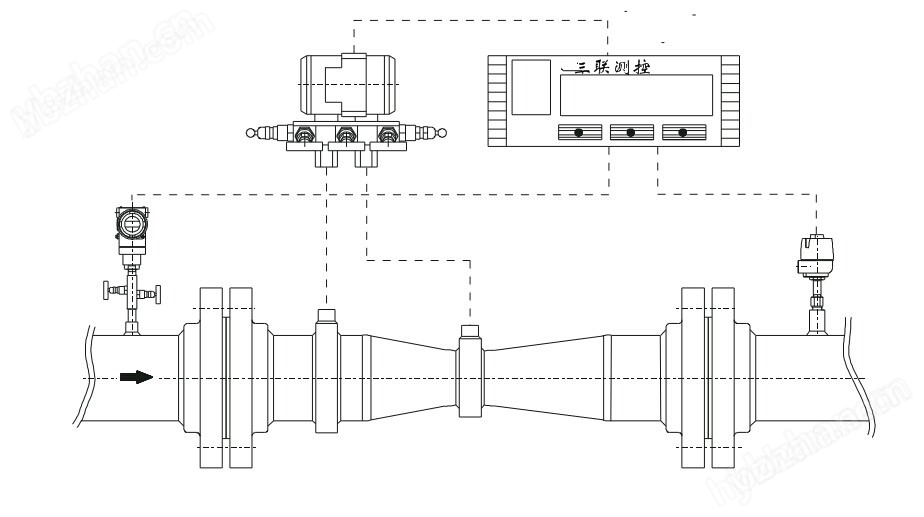

1、检查各变送器(含差压、压力及温度变送器)的配管、安装及接线是否正确。
2、检查所有焊装接口、丝扣接头是否做到严密、不泄露。
3、检查二次仪表接线是否正确，与各变送器之间的接线是否正确，重点检查电源接头位置。
4、上述检查无误后，接通二次仪表供电电源。
