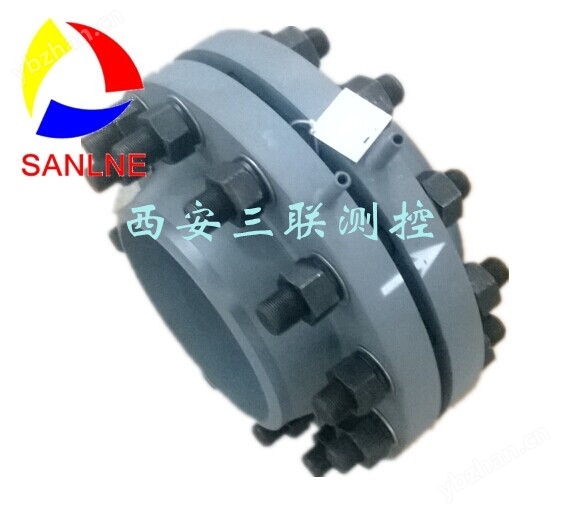

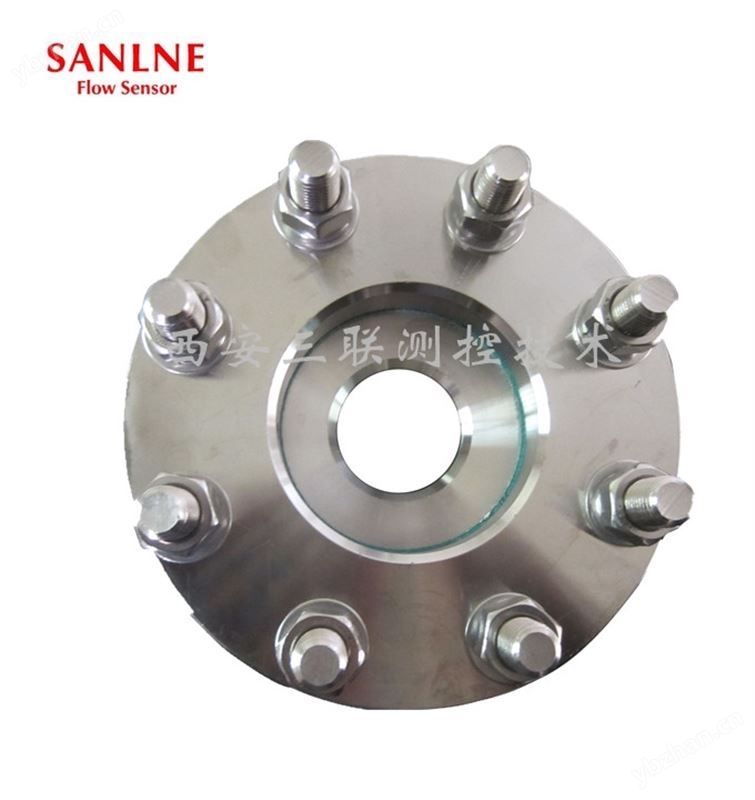

一、产品概述
标准 孔板有 着 悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，精度高。有丰富的设计制造和应用经验。标准化程度高，线性好，可不必进行实流标定。孔板流量计有可靠的实验数据和完善的国际 （ ISO5167-2003） 、国家标准 （ GB2624- 2006） 。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的75%-85%之间。它在蒸汽锅炉、石油、化工、钢铁、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用 。
二、工作原理
充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的 。
三、 特点
1. 试验研究以及资料积累丰富，有国家标准支持。
2. 使用差压范围广。
3. 管道口径使用范围大。
4. 测量精度高，范围宽。
5. 可适用于高温，高压及超低温等各种工况条件。
6. 可适用于各种材质。
7. 现场数显，信号远传兼容。
8. 适用介质范围广，可对各种液体、气体及蒸汽的流量测量。
9. 制造简单，安装方便。
10. 压力损失较大约为差压的一半。
四、 主要参数
|
测量原理 |
差压原理 |
|
管线尺寸 |
2 5mm≤DN≤ 24 00mm |
|
孔径比 |
0.10≤β≤0.75 |
|
重复性 |
±0.1%或更好 |
|
雷诺数范围 |
当 0.10≤β≤0.56时 5000≤ReD |
|
当 0.45≤β≤0.75时 10000≤ReD |
|
|
传感器精度 |
± 1.0 % 、 ±1.5% 、 ± 2.0 % |
|
温度极限值 |
-50℃≤t≤550℃ |
|
压力极限值 |
PN≤42Mpa |
|
安装方式 |
法兰连接、焊接 |
|
|
|
|
|
|
