一、概述
流量孔板流量计有着悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、*使用稳定可靠，精度高。有丰富的设计制造和应用经验。标准化程度高，线性好，可不必进行实流标定。孔板流量计有可靠的实验数据和完善的（ISO5167-2003）、国家标准（GB2624-2006）。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循标准计算与加工、使用灵活方便；国内目前流量测量中应用zui广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的75%-85%之间。它在蒸汽锅炉、石油、化工、钢铁、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用。
二、测量原理
充满管道的流体，当它们流经管道内的标准孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。
标准示意图
环室取压标准PN≤2.5

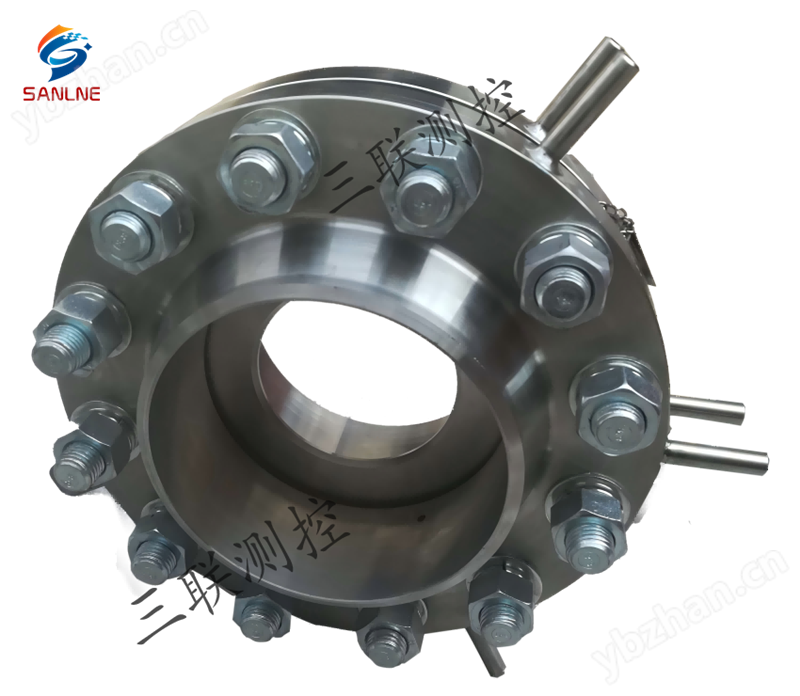

环室取压孔板4.0≤PN≤6.4
钻孔取压孔板PN≤2.5
三、特点
试验研究以及资料积累丰富，有国家标准支持。
使用差压范围广。
管道口径使用范围大。
测量精度高，范围宽。
可适用于高温，高压及超低温等各种工况条件。
可适用于各种材质。
现场数显，信号远传兼容。
适用介质范围广，可对各种液体、气体及蒸汽的流量测量。
制造简单，安装方便。
流量孔板压力损失较大约为差压的一半。
四、主要技术参数
公称直径：25mm≤DN≤2400mm
公称压力：PN≤42Mpa
工作温度：-50℃≤t≤550℃
孔径比：0.10≤β≤0.75
雷诺数范围：当0.10≤β≤0.56时 5000≤ReD
当0.45≤β≤0.75时 10000≤ReD
精度：1.0级，1.5级，2.0级
连接方式：焊接、法兰连接
