标准孔板与各种差压变送器配套使用，可测量各种流体的流量。

流量孔板产品详情

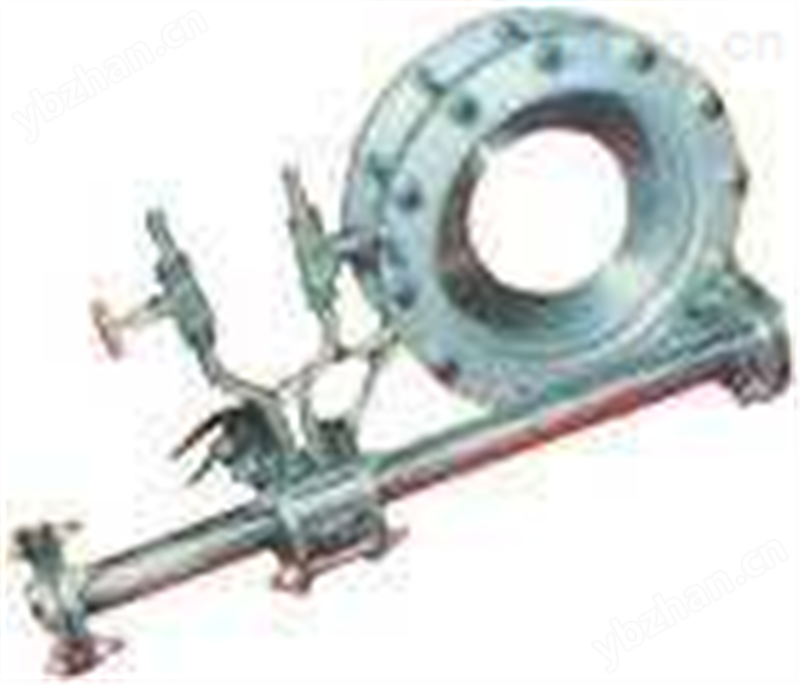

流量孔板

标准孔板与各种差压变送器配套使用，可测量各种流体的流量。配合调节仪还可以对流量进行调节。我厂引进了机械部上海工业自动化研究所依据国标GB/T2624-93研制的<<节流装置设计、计算软件>>，以确保我厂生产的孔板及其配套装置符合GB/T2624-93。目前，我厂按GB/T2624-93生产的各种标准孔板及装置，其结构简单、测量准确、使用可靠、维护方便，且已标准化而无需实流标定。广泛应用于石油、化工、冶金、轻纺、水利、电力等部门

工作原理

在充满流体的圆形管道中安装了节流件后，当被测流体流过节流件时，流束将在节流处形成局部收缩，从而使收缩截面内平均流速增加，在节流件上游侧静压力上升，下游侧静压力下降，于是在节流件的上、下游侧产生静压力差。流体的流速越大，在节流件前后产生的静压力差越大，这个静压力差与流量之间呈一定的函数关系，所以通过测量压差来衡量流体流过节流装置的流量大小。这种测量方法是能量守恒定律和流动连续性方程为基础的。

节流装置附件隔离器FG

测量粘性或腐蚀性液体或气体的流量时，在节流装置与差压变送器之间要安装隔离器，使被测介质不能直接进入差压变送器，而由隔离液将差压信号传送到差压变送器上。

取压方式	公称通径	孔径比范围 β=d/D	雷诺数范围Red	公称压力MPa	材质
					孔板	环空	法兰
环空	50～1000	0.2～0.75	5*10的3次方～10的8次方	0.6～6.3	不锈钢	不锈钢或碳钢	不锈钢或碳钢
法兰	50～1000	0.2～0.75	8*10的3次方～10的8次方

型号规格

名称	型号	公称直径Dg（mm）	公称压力 Pg（MPa）
角接环室取压标准孔板	LGK-H-10 LGK-H-25 LGK-H-64 LGK-H-100	50-400	1 2.5 6.4 10
角接单独钻孔取压标准孔板	LGK-E-6 LGK-E-10 LGK-E-16 LGK-E-25	400-2000	0.6 1.0 1.6 2.5
法兰取压标准孔板	LGK-F-10 LGK-F-25 LGK-F-64 LGK-F-100	50-750	1.0 2.5 6.4 10
径距取压标准孔板	LGK-J-6 LGK-J-25 LGK-J-64 LGK-J-100	50-2000 50-2000 50-1000 50-600	1.0 2.5 6.4 10
小口径孔板	LGX-25 LGX-64	10-50	2.5 6.4
双重孔板	LGS-10 LGS-16 LGS-25	50-2000 50-1600 50-1600	1.0 1.6 2.5
圆缺孔板	LGQ-6 LGQ-16	50-2000 50-1600	0.6 1.6
锥形入口孔板	LGE-10 LGE-16 LGE-25	50-200	1.0 1.6 2.5
四分之一圆弧喷嘴	LGH-10 LGH-25 LGH-40 LGH-64	20-150	1.0 2.5 4.0 6.4
文丘利管	LGW-6 LGW-16	100-2000 100-1600	0.6 1.6
文丘利喷嘴	LGWP-6 LGWP-16	100-2000 100-1600	0.6 1.6
笛形均速管	DJ-16	100-2500	1.6
标准喷嘴	LGP-10 LGP-25 LGP-64 LGP-100	50-500	1.0 2.5 6.4 10
zui大工作压力（MPa）	6.4	6.4
适用范围	被测介质的密度小于隔离液	被测介质的密度大于隔离液
高压透镜垫孔板	LGK-F-220 LGK-F-320	15-120	22 32

关键词：流量孔板标准差压变送器调节仪节流装置
