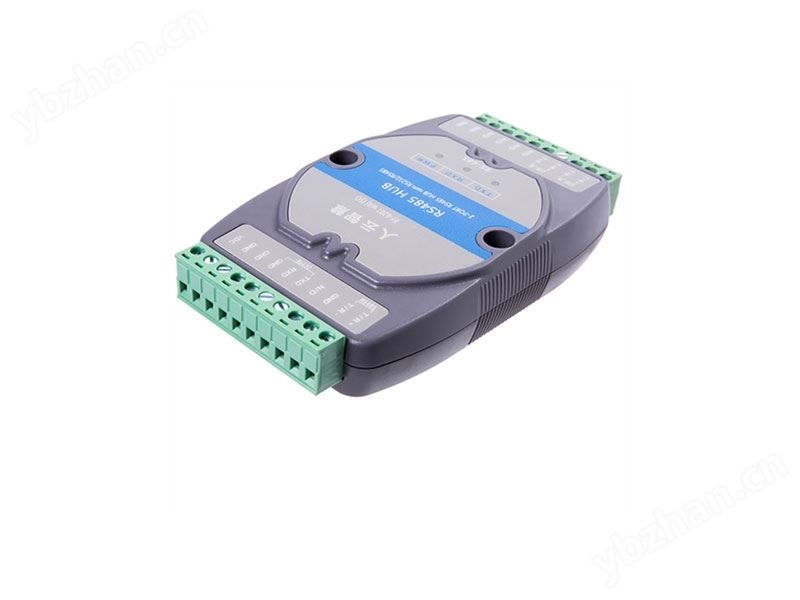

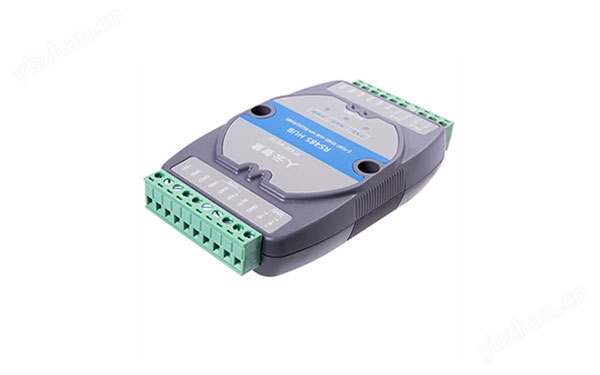

工业 智能RS485集线器 RY-6201H是一种工业通用两端口自适应 RS485中继集线器 ，带一主RS232/RS485端口，专门为需要扩展RS485传输距离和大容量串行通信网络而设计的 RS485集线器 。具备多项自主创新的技术，包括内置数据防碰撞保护控制等。
RY-6201H的RS485集线器工作原理：数据发送通过主端口发送到各个分支（CH A，CH B）。数据接收进入分支后传送到主端口，这时其他分支不会接收其信号。
RY-6201H具有高速光耦隔离保护，直流稳压电源保护外，还拥有RS485端口短路保护和开路保护等功能，即4高速通道中，任何一条通道出现因为RS485终端损坏而造成线路短路，开路等通信故障，内部电路会自动屏蔽此通道，其他通道不受影响，保持正常通信。转换器主要物理接口和数据线采用全线全铜材质，能保证通信的稳定性，特殊的电路设计可以有效的屏蔽外来干扰。
|
技术参数
|
|
|
主RS232信号 |
TX RX GND |
|
主/次RS485信号 |
信号组T/R+(A) T/R-(B) / CH A/ CH B--铜质带螺丝接线柱 |
|
支持终端数 |
支持每组可连接256个RS485节点，;理论值两组共512节点 |
|
传输距离 |
理论值1.5km,9600k/s测试 |
|
RS485数据防碰撞保护控制 |
DCPC |
|
串口保护 |
RS232端15KV ESD；RS485端瞬间电压抑制TVS，每线600W保护 ,光电隔离 |
|
工作温度 |
-25-65℃ |
|
存储温度 |
-20-75℃ |
|
工作湿度 |
5-95%RH |
|
工作电源 |
9-40 VDC 350Ma |
|
电源功耗 |
180Ma@9V |
|
尺寸 |
（W×D×H） |
|
外壳 |
ABS + PC |
|
重量 |
250g |
