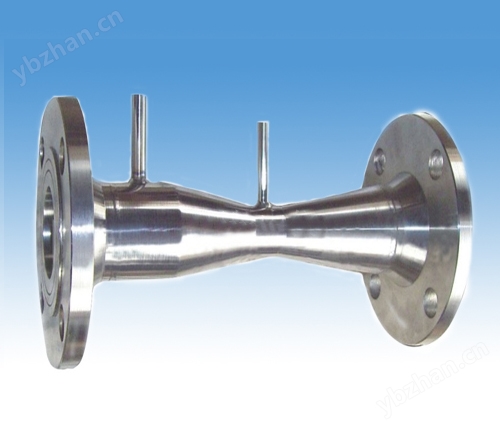

文丘里管是按国标GB/T2624－93设计制造，按国标JJG640－94检定的。在标准节流装置中，它所要求的上、下游直管段最短、压力损失最小、性能稳定、维护方便。因其计算准确、能耗小，已广泛用于石油、化工、电力、冶金行业。
适用范围
1.公称直径： 50mm≤DN≤1200mm ,超过1200mm需标定
•粗铸收缩段：100mm≤DN≤800mm
•机械加工收缩段：50mm≤DN≤250mm
•粗焊铁板收缩段：200mm≤DN≤1200mm
2. 节流孔径比β：0.3≤β≤0.75
•粗铸收缩段：0.3≤β≤0.75
•机械加工收缩段：0.4≤β≤0.75
•粗焊铁板收缩段：0.4≤β≤0.7
3.雷诺数范围： 2×105≤ReD≤2×106
•粗铸收缩段：2×105≤ReD≤2×106
•机械加工收缩段：2×105≤ReD≤106
•粗焊铁板收缩段：2×105≤ReD≤2×106
•4.精度等级：1级
结构形式
经典文丘里管的轴向截面见图。它是由入口圆筒段A、圆锥收缩段B、圆筒形喉部C、圆锥扩散段E组成。圆筒段A的直径为D，其长度等于D；收缩段B为圆锥形，并有21º±1º的夹角； 喉部C为直径d的圆形筒段，其长度等于d；扩散段E为圆锥形，扩散角为7º-15º。
