一、概述

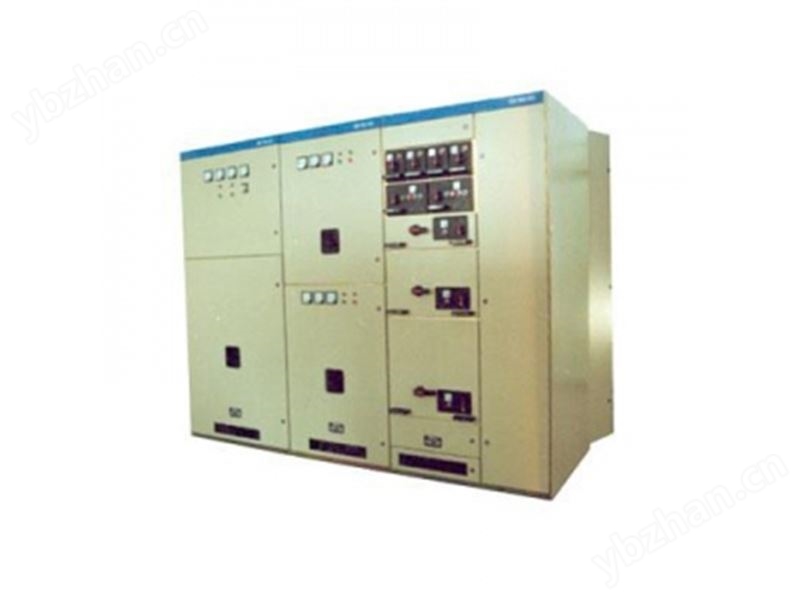

GCD型低压抽出式配电柜，系电力部电力规划设计管理局立项开发的产品，由华北电力设计院与我厂联合研制，专为大型发电机组低压厂用电配套。该柜考虑低压厂用电的特点，选用国内生产的元器件并可配置中性点不接地系统的接地故障检测装置。也可根据用户需要，选用施耐德公司的低压电器元件。该柜抽屉单元采用特制铝合金导轨，具有安全可靠、抽屉灵活、互换性强、美观实用等特点。专家鉴定认为：“该产品结构达到国内生产的同类产品的高水平”。该产品可用于三相交流50～60HZ，380V、660V电力系统。也适用于其它工矿企业的配电使用。
二、使用条件
周围空气温度不高于＋40° C，并且在24h内其平均温度不高于＋35° C，周围空气温度的下限为－5° C。
大气条件：空气清洁，相对湿度在温度为＋40° C时不超过50％，在较低温度时允许有较高的相对湿度，例如：＋20° C时为90％，但允许由于温度的变化偶然地出现适度的凝露。
海拔高度不超过2000m。
设备安装的倾斜度不得超过5度。
开关柜适合于以下温度下运输和储存：－25° C～＋55° C，在短时间内（不超过24h）不超过＋70° C。
对于不符合以上正常使用条件或有特殊要求的，用户应与制造厂协商解决。
三、主要技术参数
该柜采用组装式结构。
主电路额定绝缘电压为500V、1000V。
额定工作电压：主电路为交流380V、660V，辅助电路为交流380V、220V，直流220V、110V。
水平母线额定电流为3150A；受电回路额定工作电流为3150A；馈电回路额定工作电流为630A。
水平母线额定短时耐受电流（有效值、1S）为15KA、30KA、50KA，水平母线额定峰值耐受电流为30KA、63KA、105KA。进线单元、馈电单元、电动机控制单元及垂直母线所能承受的额定短时耐受电流及额定峰值耐受电流不低于水平母线的额定短时耐受电流和额定峰值耐受电流。
本开关柜执行ZBK36001《低压抽出式成套开关设备》标准，也符合IEC439《低压成套开关设备和控制设备》的有关条款。
开关柜的符合等级为IP30，如用户提出更高要求时也可协商解决。
四、结构
本产品的基本框架为组合装配式结构，由侧框和横梁用螺钉联接而成，有较高的机械强度。
框架与零部件均采用螺钉联接，从而可避免焊接变形及应力。
框架的立柱以20mm为模数开孔，各功能单元可根据所装电器元件的情况，其小室高度可以以120（80）mm为模数进行调整。
各功能单元相互隔离，可防止故障的扩大，当抽屉抽出柜外时柜内带电体均不外露，安全可靠。
抽屉导轨采用新型的三节式导轨。该导轨承载能力强，抽屉抽出后不必取下即可维修；配合精度高，能保证一、二次触头准确定位；功能单元时有工作、试验和分离三个明显的位置，各位置均有机械定位装置；功能单元有良好的互换性。
产品分离墙式（双面维护）和靠墙式两种安装。产品的顶部为水平母线室，左前方为功能单元隔室，左后方为垂直母线室，右侧为电缆室。
五、外形及安装尺寸（见图）
离墙式产品的外形尺寸和安装尺寸见表
B C Z
1000 － 1000
800 240 1000
800 240 600
600 0 1000
靠强式GCD开关柜（背后为封板）的基本尺寸见下表：
2为一般抽屉方案，如单元抽屉元件数较多，接线端子数多，建议用2尺寸。
3为装ME－630至1600的方案。
序号 B C Z
1 800 240 600（500）
2 900 340 600（500）
3 1000 400 800
