电缆故障探测仪介绍
电缆故障探测仪是用于对6kv~500kv电力电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，集合直流高压单元，定位仪，故障距离测试仪，路径仪和同步定位仪为一体，全面解决电缆故障查找的难点。
电缆故障测量仪采用电磁原理和滤波技术，解决电磁的干扰，简化测试的难点，产品具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统，高清晰度显示，界面友好。

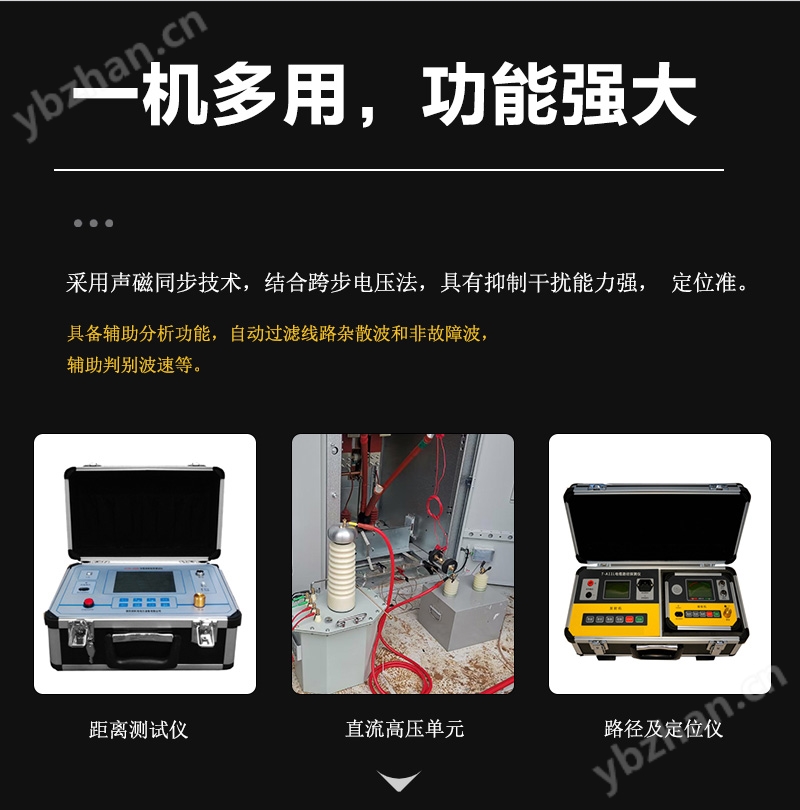

组成结构
故障距离测试仪：有效测量地埋电缆，架空线路的故障距离，全长距离。
高压单元：由油浸式试验变压器和脉冲储能电容组成，为冲闪法提供足够容量的直流试验电源。
定位仪：采用“声磁同步法”，能将故障的现象进行数字转换，便于用户观察，除了满足定位之外，升级版本还可测量电缆的埋深度。
路径仪：对未知电缆的走向可以准确测量，集合多种测量原理，如：圆周法，方向阀，罗盘法等。
产品优势及特点
1. 定位准，不断进行硬件升级，多维度解决电磁的弊端，实现了定位精度小于80cm~1米。
2. 高压单元一体化：高配版本将高压单元集成一体，内置电源容量不便的情况下，用新型材料实现了轻量化。
3. 功能全：一机多用途，满足市面上98%以上故障问题的精确定位。

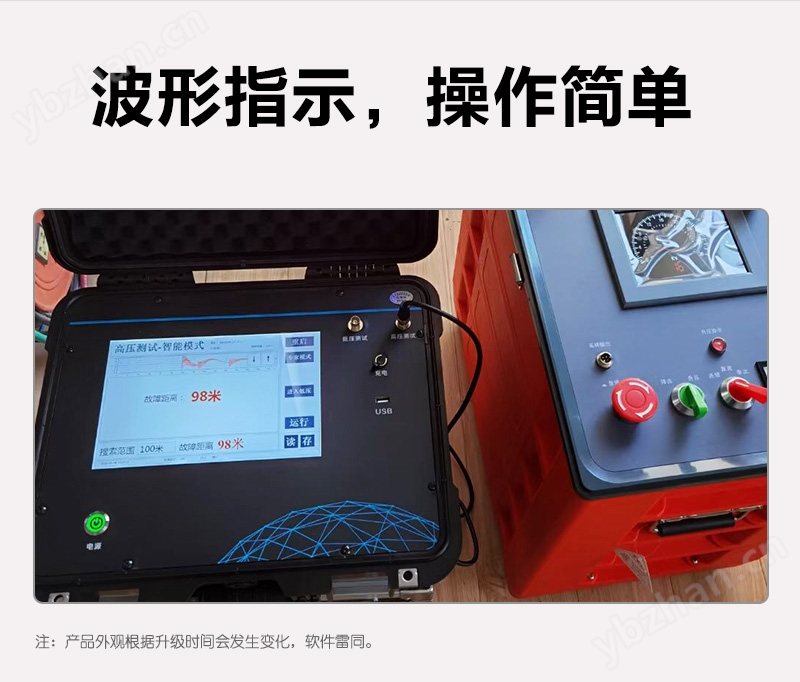

4. 智能程度高：电缆故障测试仪具有辅助分析功能，自动过滤线路杂散波和非故障波，辅助判别波速等。
技术参数
| 路径仪 | 工作方式 | 自带电源或外接24V电源 |
| 测量原理 | 固定频率断续方波信号 | |
| 有效功率 | 100W | |
| 频率范围 | 16.5kHz | |
| 定位仪 | 工作方式 | 自带电源或外接24V电源 |
| 定位误差 | ＜1米 | |
| 电磁通道增益 | >110dB | |
| 灵敏度 | 5μV | |
| 通道增益 | 120dB（可调节） | |
| 未接设备 | 高阻耳机 | |
| 距离测试仪 | 工作方式 | 自带电源或外接24V电源 |
| 测量长度 | ＜35km | |
| 线路识别 | 只针对于10kv及以上或者线路没有分支的电缆 | |
| 发送脉冲宽度与幅度 | 0.2μs，100~120V；2μs，150~160V | |
| 波速范围 | 常用波速和自定义波速 | |
| 准确度 | ＜1米，依赖实物情况和现场条件 | |
| 显示方式 | 液晶屏 | |
| 打印机 | 未配置 | |
| 软件分析功能 | 有 | |
产品详情介绍
