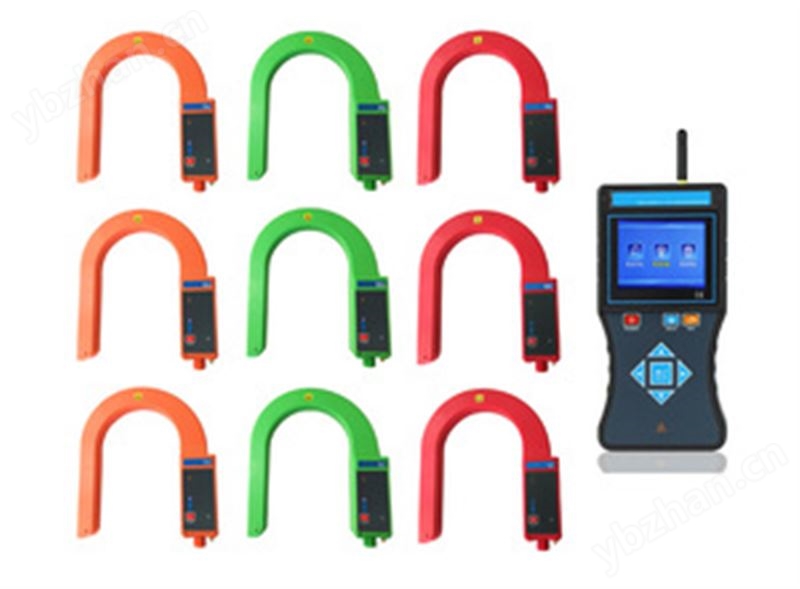

DSQA9000无线多路配网电流测试仪
由超大口径的
钩式检测仪
、
无线接收器
、
伸缩绝缘杆
等组成，能同时在线测试
3
路高压配网（
Ha
、
Hb
、
Hc
），
3
路中压配网（
Ma
、
Mb
、
Mc
）和
3
路低压配网（
La
、
Lb
、
Lc
）的电流、相位，判断相序、核相等。
9
路信号同时检测，无线传输，其无线传输距离约
150
米，电流量程为AC 0～20000A，相位量程为
0
～360°，钩式检测仪可测导线或电缆外径Ф168mm，可测量母排**尺寸
168mm
×
245mm
，能直接测试35kV以下的裸导线或汇流母线，或
110kV
以下具有安全绝缘外皮的线缆。
特点:
●
钩式检测仪分黄绿红三种颜色，连接绝缘杆，可以挂在线路上测试，绝缘杆轻便，节省操作人员体力，还具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。
●
接收器采用
3.5
寸真彩液晶屏，同屏显示，一目了然。仪表还具有数据保持、数据存储等功能。
●
无线多路配网电流测试仪
主要用于配网线路电流、相位测试，判断相序、核相等，是配网线路运维、检修、作业的好帮手。
主要技术指标
：
| 功 能 | 配网线路高中低压（Ha、Hb、Hc ，Ma、Mb、Mc，La、Lb、Lc）9路交流电流、相位、漏电流测试；相序判断，核相等 |
| 电 源 | DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 |
| 测试方式 | 钩式CT，可以挂在线路上测试 |
| 传输方式 | 315MHz ～433MHz无线传输 |
| 传输距离 | 直线传输距离约150m |
| 显示模式 | 3.5寸真彩液晶屏显示，按上下箭头键调整背光亮度 |
| 可测线径 | Ф168mm的导线、电缆，或168mm×245mm的母排 |
| 测量范围 | 电流：AC 0～20000A (50/60Hz自动) |
| 相位：0～360° | |
| 分 辨 力 | 0.01A；1° |
| 电流精度 | ±2%±5dgt (23℃±5℃，80%RH以下) |
| 相位精度 | ±3° |
| 绝缘杆尺寸 | 拉伸后长约5m；收缩后长约1m(5节) |
| 数据存储 | 300组 |
| 采样速率 | 2次/秒 |
| 仪表尺寸 | 钩式检测仪：长宽厚310mm×270mm×52mm 接收器：长宽厚250mm×100mm×40mm |
| 线路电压 | 35kV以下裸导线测试，220kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作) |
| 仪表质量 | 检测仪：496g(含电池)x9 接收器：395g(含电池)x1 绝缘杆：1.45kg x9 |
| 仪表颜色 | 钩式检测仪分：黄、绿、红三种颜色 |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 干 扰 | 无315MHz ～433MHz 同频信号干扰 |
| 绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) 钩式检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间) 接收器：2000V/rms(外壳前后两端之前) |
| 结 构 | 防滴漏Ⅱ型 |
