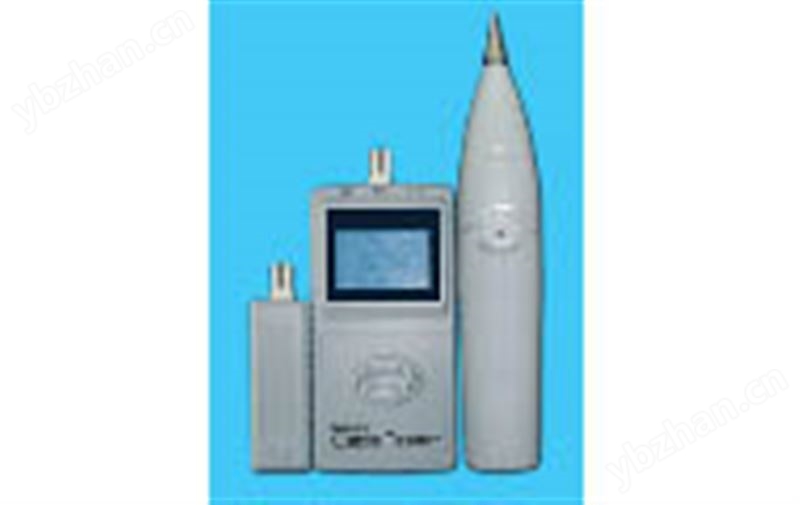

寻址型网线电话线测试仪ABY-696ES

ABY-696ES 寻址型网线测仪

1、寻线功能（能寻找网线、电话线及其它各种金属线）
2、能用M-S、M-R、OPEN三种方法测试网线、同轴电缆线、电话线、USB线的长度
3、LCD显示线路状态功能，能用M-S和M-R两种方式测试LCD直观的显示网线、电话线、BNC电缆、USB线的开路、短路、交叉、乱序等连接情况
4、能判断网线开路在某一端点（左、右、中间）
5、测试长度时各种功能的参数可以调节
6、寻线时接收器的灵敏度可以按需求调节
7、附件（M-R测试时）蜂鸣器有发声功能；查线器的附件有喇叭，寻线时也有发声功能
8、自动延时关机功能（15分钟无任何操作LCD会自动关闭）
9、低电压显示功能（当电池电压低于6.5V时，LCD上会有显示提醒用户）
测试电缆种类： 8P8C:UTP、E6P6C:TELCOM CABL、USB COAXIAL、 F(S)TP BNC:COAXIAL
LCD显示屏特点：点阵式128x64 尺寸： 48x32mm
单位:米（METER）、英尺（FEET）、码（YARDS）
测试电缆长度： 350m
准确率：2% （±0.5m或±1.5ft）
电源规格：DC 9V电池
耗电：工作电流≤15mA
体积：149×66×23mm 净重：200g
包装重量：650g/pc
工作温度/湿度： 0℃－50℃/20％-70 ％
存储温度/湿度： -10℃－60℃/10％－90％

详细说明

警告
1). 测试仪需配用9V的电池
2). 测试仪15分钟以后自动关闭
3). 当电池电力很低时显示屏将会有低电提示，测试仪在低电 是不能正常工作的。此系列测试仪是专门设计测试网络线、电话线、同轴电缆线的，不能用于测试其它相关线材，否则会对测试仪造成性毁坏。

技术规格
1). 显示屏
显示屏点阵128x64（有效视频范围48x32mm）
2). 电源
供电源是9V的叠层电池，耗电量为15 mA。
3). 低电量显示
当9伏的电池量低于6.5伏时将出现低电量提示。
4). 尺寸
149x 66x23 mm
5). 可测试的线材
STP/UTP双绞线、同轴线、电话线、USB信号线。
6). 可测试的接口端子
测试仪可以测试的各种线材端口是：RJ45主端口、回环RJ45端口、BNC端口、外接BNC端口、USB (A)型端口、USB(B)型端口、RJ45远程端口、RJ11转接口。
7). 工作环境温度
-10℃------+60℃.
8). 双绞线长度的测量
范围：1---1200 M
校准精确度：2%（+/-0.5米或+/-1.5英尺）
校准线长>10米
测试精确度: 3%(（+/-0.5米或+/-1.5英尺）(AMP, AT&T Class 5 cable)
显示：米，英尺，码。
9). 长度校准
使用者可以用给定长度的线自我设置校准长度，校准线长度要长过10米。
10).查线序测线误
检查诸如开路、短路、反接、交叉、或干扰冲突。
11).查线
远端无源测试插孔(ID 1 > ID8)
12).延时自动关机功能 ：
15分钟不操作，测试仪便自动关机。
13)可测试和查找5E、6E、同轴线，USB线与电话线。
14)调节音量开关可以改变检测的灵敏度。
