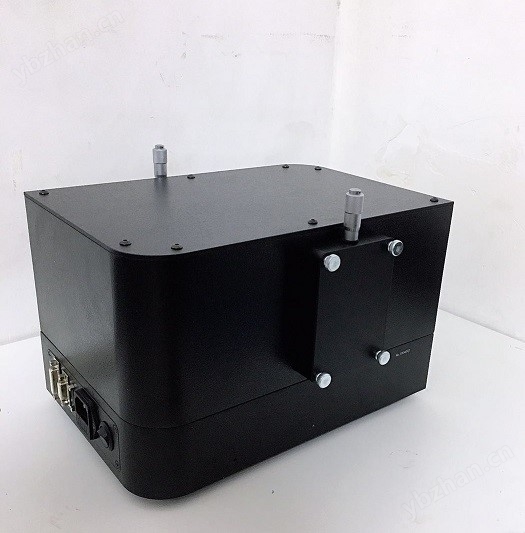

Omno-500 系列三光栅扫描光谱仪
•非对称水平 Czerny-Turner 光路 , 消慧差设计 , 可改善谱线对称性和提高光学分辨率
•消二次色散设计，有效抑制杂散光
•可根据具体需求灵活配置多块光栅
• RS232 接口通过计算机控制光栅转换 , 滤光片更换 , 波长扫描 , 实现全自动宽光谱测试
•入光口可与我公司各种光源配套使用，可配光纤接口
•可连接我公司任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，具有两个可选出光口位置
•精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
•狭缝设计，刃口自动保护，宽度调节对称性，好使用寿命长
•配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
•选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性
•光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染

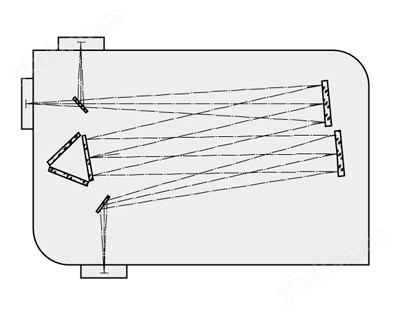

光路图：
基本参数：
|
焦距 (Focal Length) |
500mm |
|
F/# |
F/8 |
|
杂散光 (Stray Light) |
5×10-4 |
|
最小步距 (Minimum Step) |
0.0023nm |
|
光栅名称（ Grating Name ） |
光栅 S55x55x6 |
|
光栅有效使用面积 (Grating Size) |
55mm×55mm |
|
标准配置光栅参数 (Standard 3 Gratings) |
λ1200-300 （ 1200g/mm, λp=300nm ） λ600-750 （ 600g/mm, λp=750nm ） λ300-1250 （ 300g/mm, λp=1250nm ） |
|
狭缝有效尺寸 (Slits Size) |
刃口 10μm 自动保护，宽 10μm-3mm 可调，高 14mm |
|
外形尺寸 (Size) |
560mm×320mm×204mm |
|
重量 (Weight) |
22kg |
选配光栅：
|
光栅型号 |
线色散 (nm/mm) |
准确度 （ nm ） |
重复性 （ nm ） |
分辨率 （ nm ） |
理论光谱 范围 (nm) |
机械光谱 范围 (nm) |
|
λ 2400-250 |
0.8 |
0.1 |
0.05 |
0.03 |
185-500 |
0-550 |
|
λ 1800-250 |
1.1 |
0.15 |
0.08 |
0.04 |
185-500 |
0-730 |
|
λ 1800-500 |
330-730 |
|||||
|
λ 1200-250 |
1.7 |
0.2 |
0.1 |
0.05 |
185-500 |
0-1100 |
|
λ 1200-300 |
200-600 |
|||||
|
λ 1200-500 |
330-1000 |
|||||
|
λ 600-500 |
3.4 |
0.4 |
0.2 |
0.1 |
330-1000 |
0-2200 |
|
λ 600-750 |
500-1500 |
|||||
|
λ 600-1000 |
660-2000 |
|||||
|
λ 600-1250 |
830-2200 |
|||||
|
λ 300-500 |
6.8 |
0.8 |
0.4 |
0.2 |
330-1000 |
0-4400 |
|
λ 300-1250 |
830-2500 |
|||||
|
λ 300-1800 |
1200-3600 |
|||||
|
λ 300-3000 |
2000-4400 |
|||||
|
λ 150-4000 |
13.6 |
1.6 |
0.8 |
0.4 |
2600-8000 |
0-8800 |
|
λ 66-DB |
30.6 |
3.7 |
1.8 |
0.9 |
2500-25000 |
0-20000 |
|
λ 50-12000 |
41 |
5 |
2.5 |
1.2
|
8000-24000 |
0-26400 |
选型说明：
|
型 号 |
特 点 |
|
Omno-501 |
出、入口垂直分布单色仪，出口安装狭缝 |
|
Omno-502 |
出、入口平行分布单色仪，出口安装狭缝 |
|
Omno-503 |
双出口单色仪，均安装狭缝，手动切换 |
|
Omno-504 |
双出口单色仪，均安装狭缝，电动切换 |
|
Omno-505 |
出、入口垂直分布光谱仪，垂直出口安装 CCD |
|
Omno-506 |
双出口光谱仪，垂直出口安装 CCD ，平行出口安装狭缝，手动切换 |
|
Omno-507 |
双出口光谱仪，垂直出口安装 CCD ，平行出口安装狭缝，电动切换 |
