1.产品简介：
ZW32型户外柱上真空断路 （以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于城市、农村电网建设改造及频繁操作的场所。
ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，一体安装均可.ZW32-12G/1250-20，ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。断路器为全新的小型化设计，全封闭结构，*的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。

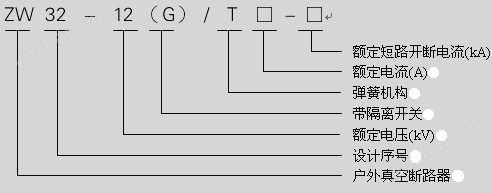

2.产品型号及其含义
3.使用环境
1、海拔：≤2000m及以下；
2、周围空气温度：上限+30℃，下限-40℃；
3、风压不超过700Pa(相当于风速34m/s)；
4、振幅：无常性剧烈震动；
5、防污秽等级Ⅲ级
4.开关结构特点

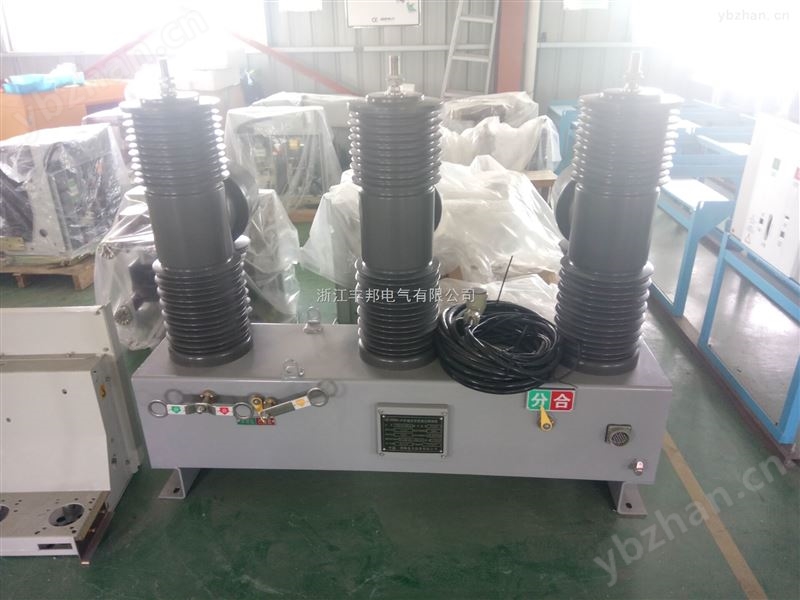

1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命 长等特点。
2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有 耐高低温、耐紫外线、耐老化等特点。
4、操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用真动传输方式，零部件数 量小，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可 以与重合控制器配合组成自动重合器、分段器。
6、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根 据用户要求可加装计量用电流互感器。

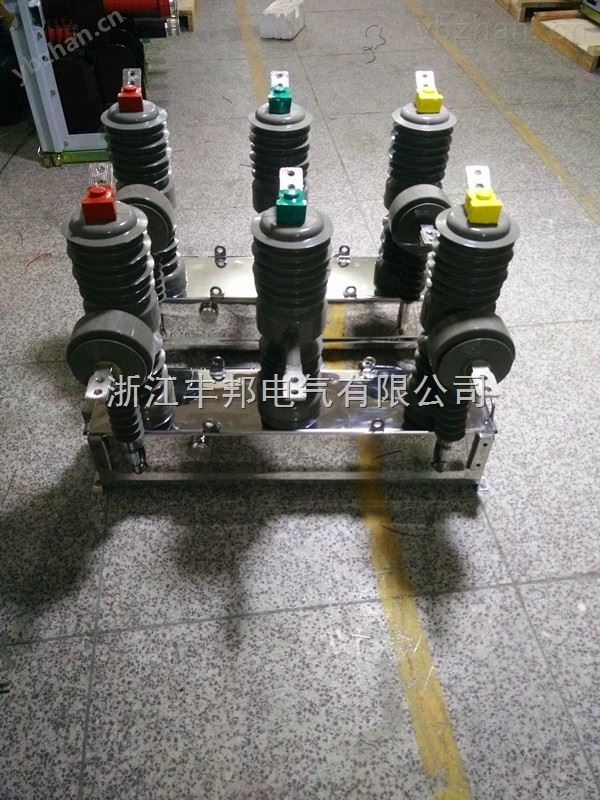

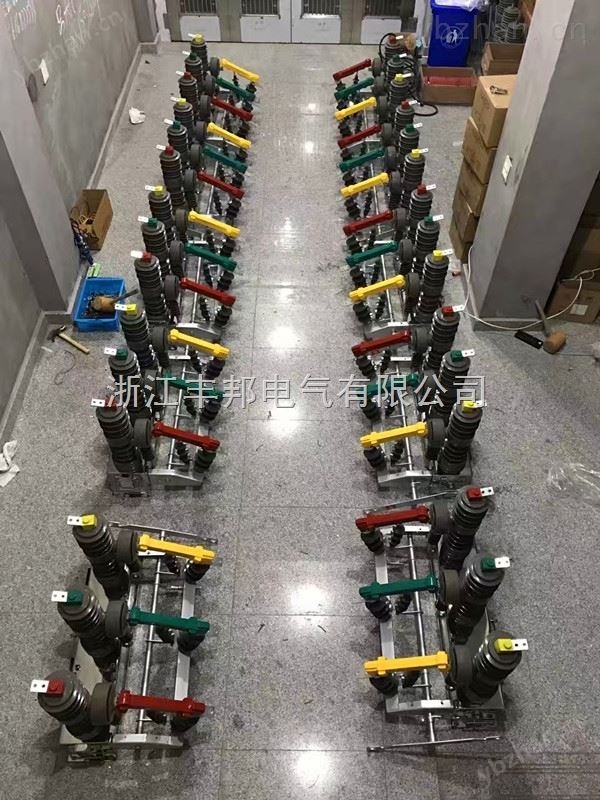

7、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防 误联锁装置，只有在隔离刀*合闸或*分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。
5. 主要参数
|
序号 |
项目 |
单位 |
参数 |
|
|
1 |
额定电压 |
KV |
12 |
|
|
2 |
额定电流额 |
A |
630 |
|
|
3 |
工频耐压（lmin） |
kV |
42 |
|
|
4 |
雷电冲击耐压（峰值） |
kV |
75 |
|
|
5 |
额定短路开断电流 |
KA |
12.5、16、20 |
|
|
6 |
额定短路关合电流（峰值） |
KA |
31.5、40、50 |
|
|
7 |
额定峰值耐受电流 |
KA |
31.5、40、50 |
|
|
8 |
额定短路耐受电流4s |
KA |
12.5、16、20 |
|
|
9 |
额定操作顺序 |
分-0.3s-合分-180s-合分 |
||
|
10 |
额定短路电流开断次数 |
次 |
30 |
|
|
11 |
机械寿命 |
次 |
10000 |
|
|
12 |
储能电机额定电压 |
V |
DC或AC220、110、DC24 |
|
|
13 |
额定操作电压（配弹簧操动机构） |
分闸线圈 |
V |
DC或AC220、110、DC24 |
|
合闸线圈 |
||||
|
14 |
过电流脱扣器额定电流 |
A |
5 |
|
|
15 |
动静触头允许磨损厚度 |
mm |
3 |
|
|
16 |
重量 |
kg |
80、95（带隔离） |
|
|
17 |
极间中心距离 |
mm |
340±1.5 |
|
