ZW7-40.5系列户外高压真空断路器（以下简称断路器）系三相交流50Hz、额定电压为40.5kV的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能、手动分、合闸。
设计性能符合CB1984-89《交流高压断路器》国家标准的要求。并满足IEC—56《交流高压断路器》电工委员会标准的要求。
一、
产品
概述
ZW7-40.5系列户外高压真空断路器(以下简称断路器)系三相交流50Hz、额定电压为40.5kV的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能、手动分、合闸。
设计性能符合CB1984-89《交流高压断路器》国家标准的要求。并满足IEC—56《交流高压断路器》电工委员会标准的要求。

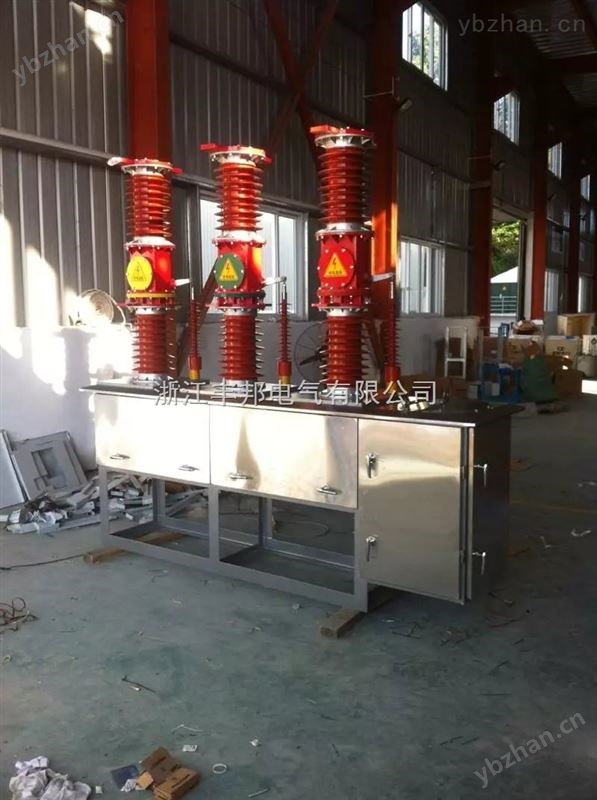

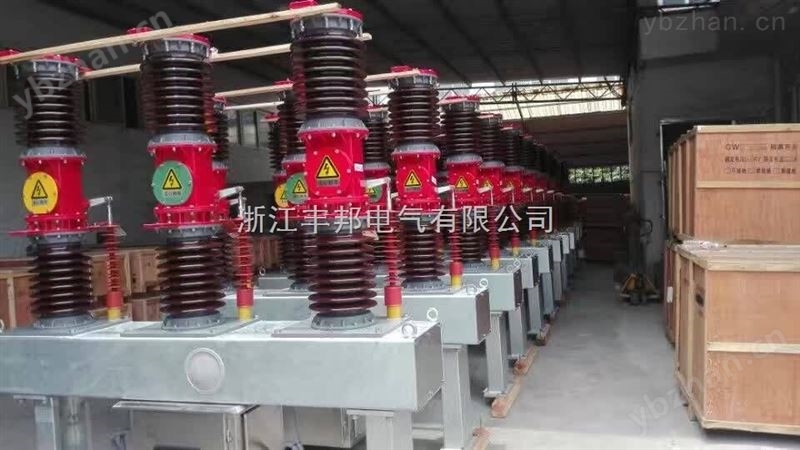

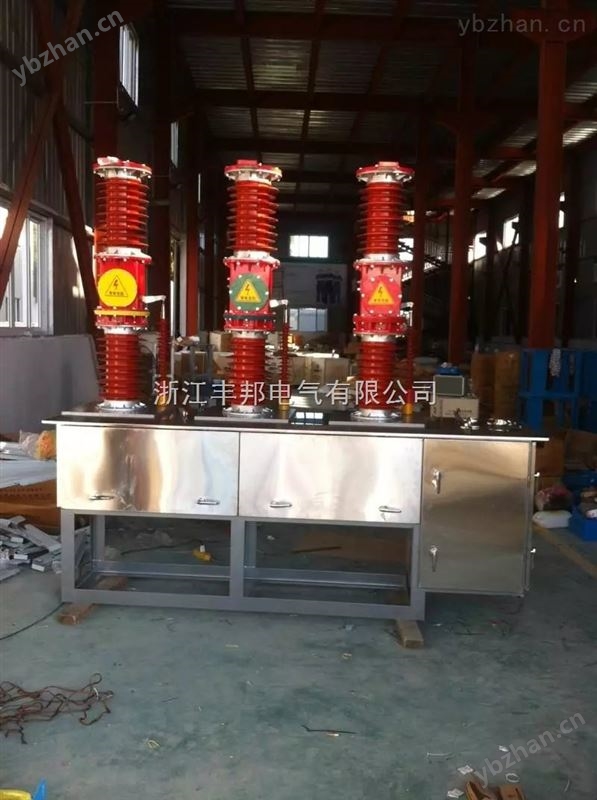

该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点。主要用于户外40.5KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的
二、
使用环境条件
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、zui大日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
三、 公司供应以下型号
铁壳/不锈钢ZW7-40.5/630-20
铁壳/不锈钢ZW7-40.5/630-25
铁壳/不锈钢ZW7-40.5/1250-20
铁壳/不锈钢ZW7-40.5/1250-25
铁壳/不锈钢ZW7-40.5/1250-31.5
铁壳/不锈钢ZW7-40.5/1600-31.5
铁壳/不锈钢ZW7-40.5/2000-31.5
四
.
结构和工作原理
1
.
该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。弹簧机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。
2.
断路器灭弧室
断路器配所配用真空灭弧室，具有*的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。
真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。
五 . 公司主打产品，智能化电网及变电站*高压产品，公司80%产品自己生产，20%产品选用国内优质厂商。
浙江丰邦
电气售后服务承诺书
我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑
重
承诺如下：
1. 我厂出售的所有产品保修期为一年，保修期内免费上门维修（人为因素或不可抗拒的自然现象所引起的故障或破坏除外）。
2. 在接到报修通知后，七个工作日内赶到现场并解决问题。
3. 用户可以通过售后咨询有关技术问题，并得到明确的解决方案。
4. 用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规 另有明确规定的，本公司将遵照相关法律法规执行。
5. 在保修期内，以下情况将实行有偿维修服务;
（1）由于人为或不可抗拒的自然现象而发生的损坏;
（2）由于操作不当而造成的故障或损坏;
（3）由于对产品的改造、分解、组装而发生的故障或损坏。
24小时技术
.
