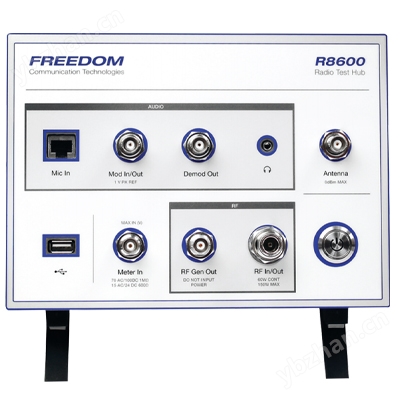

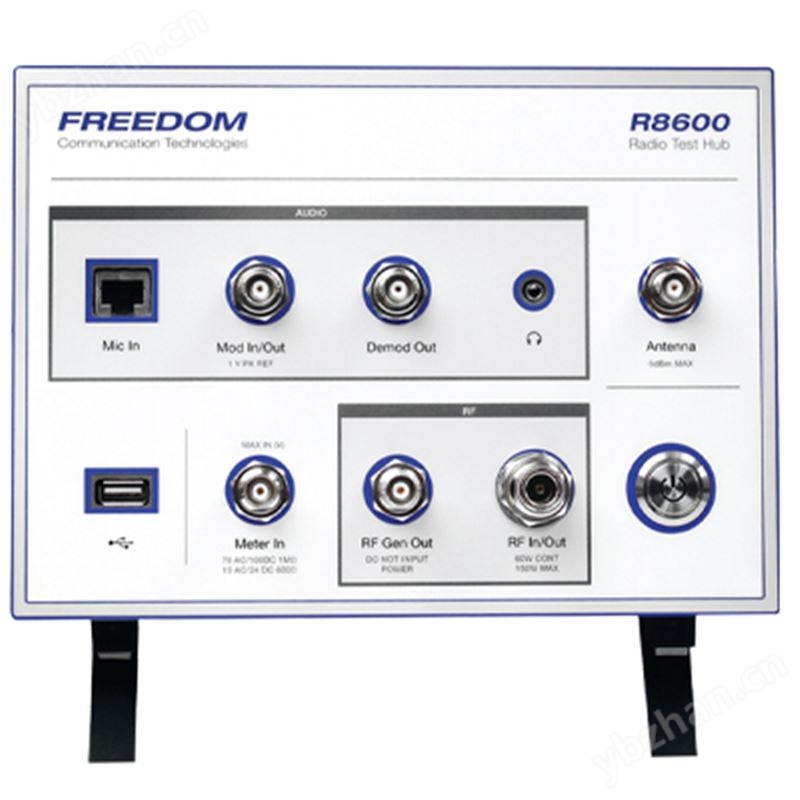

R8600无线电通信系统分析仪
操作/显示模式
| AM/FM双工监测器和发生器 |
音频合成器 |
| 跟踪发生器（可选) | 双显模式（可选) |
| 电缆故障定位仪（可选) |
频谱分析仪 |
| 频率计数器 | 数字电压表 |
| 功率仪 |
信号强度表 |
| 信纳/失真度表 |
|
产品规格
| 平均噪声 |
电平(DANL):-140dBm (50欧姆输入端接) 动态范围:80dB 输入相关杂散:-6OdBc 残余杂散（非输入相关):-70dBm |
| 电源 |
直流电源要求:15-16VDC，8A 交流变压器规格:100-240VAC,2.5A，5O-6OHz |
| 机械与环境 |
重量:16.45磅(约7.46千克) 尺寸:高6.34英寸(16.1厘米)，宽8.82英寸(22.4厘米)，深16.14英寸(41厘米) 使用海拔:10,000英尺（约3048米) 使用湿度:相对湿度80% 使用温度:0至.50°℃ 存储温度:-30°至+80°c |
产品选件
| 信号接收器（发射机测试) |
频率范围:250kHz到1GHz(可选3GHz) |
| 跟踪发生器 | 频率范围:1MHz到1GHz (25Okz到1GHz标准);可选至3GHz |
| 频谱分析仪 |
扫频范围:1MHz到1GHz(25OkHz到1GHz标准);可选至3GHz 频率分辨率:1Hz 跨度精度:5% 更新率:约每秒10次(取决于跨度) |
| 示波器 |
输入阻抗:1兆欧姆/600欧姆(可选) 范围:士7O vDC,士33 vrms AC/ 士24 vDC,主15 Vms AC 精度:满刻度的5% 带宽:0到50kHz |
| 数字电压表(DVM). |
输入阻抗:1兆欧姆/600欧姆(可选) 电压范围:1V,10V，70V满刻度 频率范围:50Hz到20kHz 直流精度:满刻度1%土1 LSB
交流精度:满刻度5%土1 LSB |
| 时间基准 |
输出频率:10MHz 稳定性:老化:土0.1ppm /年 温度:土0.01ppm 输出:50欧姆最小0dBm 预热:3分钟: 士0.1ppm以内
|
| 信号发生器（接收机测试) |
端口保护限制:5瓦30秒 频率范围:1MHz到1GHz(25OkHz到1GHz标准);可选至3GHz 延伸频率范围（可选):1MHz到3GHz(25OkH到3GHz标准) 频率分辨率:1Hz |
| 产生端口输出电平 |
FM范围:2GHz 以下时为+5dBm到-95dBm;2GHz 以上时为+5dBm到-95dBm AM范围:2GHz以下时为-1dBm到-95dBm;2GH 以上时为-11dBm到-95dBm 分辨率:0.1dB
精度:±2dB |
| RFl/O端口输出电平 |
FM范围:2GHz 以下时为-30dBm到-130dBm;2GHz 以下时为-4OdBm到-130dBm AM范围:2GHz 以下时为-36dBm到 -130dBm; 2GHz 以下时为-46dBm到-130dBm 分辨率:0.1dB 精度:1GHz以下为±1dB ; 1GHz以上为士2dB |
| 频谱纯度 |
SSB相位噪声(20kH频偏)∶SSB相位噪声(20kH频偏) 非谐波杂散:-35dBc;<-30dBc在混合产品频率(3227MHZ-载波频率) 剩余FM:4Hz，300Hz到3kHz (1GHz以下);5Hz,300Hz到3kHz(1GH以上) 剩余AM:1.0%,300Hz到3kHz 谐波杂散:-20dBc |
|
FM调制 |
偏差范围:0- 75kHz 偏差分辨率:1 Hz 偏差精度:5%的设置值 RF输出频率范围:0- 40 kHz 调制输出频率范围:0- 20kHz RF输出调制带宽:DC - 100 kHz 调制输出带宽:5 Hz-20kHz IF带宽:>200 kHz 预加重:750us(可选) |
| AM调制 |
偏差范围:0- 90%(AM深度) 偏差分辨率:1% 偏差精度:5%的设置值 RF输出频率范围:0- 40 kHz 调制输出频率范围:0- 20 kHz RF输出调制带宽:Dc - 100 kHz 调制输出带宽:5Hz -20kHz IF带宽:>200 kHz |
| SSB-AM(USB或LSB)调制 |
AM深度范围:0至90% 深度分辨率:1% 调制带宽:300Hz至.20kHz |
